Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien

Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien
Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien

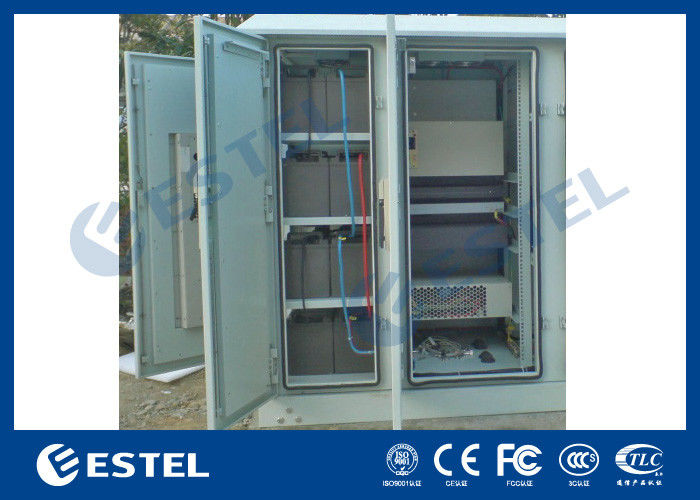

Großes Bild :  Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien

Produktdetails:
Herkunftsort: Shenzhen, China (Festland)
Markenname: ESTEL
Zertifizierung: ISO9001, CE, 3C, FCC, TLC, IP55
Modellnummer: DDTE045-AL
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: negotiation
Verpackung Informationen: Holzetui
Lieferzeit: 10-20 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, Paypal, usw.
Versorgungsmaterial-Fähigkeit: 7.000 Sätze pro Monat
Ausführliche Produkt-Beschreibung
Zubehöroptionen: Umgebungsüberwachungssystem Verschluss: diebstahlsicheres Three-Point-
Material: Aluminium Wärmedämmung: PEF
Beschichtung: rostfeste Pulverbeschichtung im Freien Fans: 12038, DC48V
Markieren:

Straßenkabinetttelekommunikation

,

Datenkabinett im Freien

,

Doppelbasisstations-Kabinett



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien



Schnelle Details:



Ursprungsort: Shenzhen, China (Festland) Außenmaß: H×W×D 2000×1400×800mm

Markenname: ESTEL

Struktur: Aluminium, doppel-wandig, mit Isolierung, Sandwichstruktur.

Vorbildliches Number: DDTE045-AL

Kabinett-Plan: drei Fächer

Produkt-Name: Integriertes Telekommunikations-Kabinett im Freien

Kabinett-Verschluss: diebstahlsicherer Three-Point- Verschluss
Bescheinigung: ISO9001, CER, 3C, FCC, TLC, IP55

Schutz-Niveau: IP55

Anwendung: Telekommunikationsbasisstation im Freien Kabeleinführung: an der Kabinettunterseite
Material: galvanisierter Stahl Beleuchtung: Lampe DC48V LED

Wärmedämmung: PEF

Erdung des Schutzes: kupferne Stange

Farbe: grau (Unterstützung nach Maß)

Abkühlen: DC48V-Ventilatoren

Beschichtung: rostfeste Pulverbeschichtung im Freien

Zusatz-Wahlen: UmweltÜberwachungsanlage



Zahlungs-u. Verschiffen-Ausdrücke:



Mindestbestellmenge: 1 Satz
Preis: Verhandlung
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, Paypal, usw.
Versorgungs-Fähigkeit: 7.000 Sätze pro Monat
Lieferfrist: 10-20 Werktage
Verpackendetails: Holzetui



1. Spezifikationen

(1) technische Parameter



Einzelteil Art Technischer Parameter
Struktur Maß Außenmaß: H×W×D 2000×1400×800mm
Plan Drei Fächer
Geräteeinbau-Methode 19"/21" justierbares Gestell
Tür

Mit zwei Haustüren und zwei Seitentüren;

mit diebstahlsicherem Three-Point- Verschluss für Kabinett im Freien (Stützvorhängeschloß)

Material

Stahl 1.Galvanized;

2.Double Wände, Stärke der äußeren Platte: 3mm, Stärke der inneren Platte: 1.5mm, mit Wärmedämmung zwischen zwei Wänden.

Struktur Zusammengebaut
Eintritt-Schutz IP55
Temperaturüberwachung Abkühlen DC48V-Fans
Beleuchtung LED-Lampe Lampe 48V LED
Temperatur Temperatur Betriebstemperatur: -40°C | +55°C
Lagertemperatur: -50°C | + 70°C
Transport-Temperatur: -50°C | +70°C
Feuchtigkeit Relative Luftfeuchtigkeit 5% | 100%
Druck Luftdruck 62kpa | 101kpa (ähnlich bis 0m | 5000m Höhe)
Strahlungs-Intensität Sonnenstrahlungs-Intensität × 1124 (1±5%) W/m2



(2) Zubehörliste



Nein. Einzelteil (Spezifikt.) Quantität Einheit Anmerkung
1

Telekommunikations-Kabinett im Freien (externe Größe: 2000×1400×800mm H×W×D)

1 stellen Sie ein
2

Fans DC48V 12038

100CFM 3000RPM

4 PC Nutzungsdauer: Stunden >50000; Metallfans
3 LED-Lampe 1 PC Mobile, AC220V, 5W
5 Umwelt-Überwachungsanlage 1 Stellen Sie ein 1U, Modell: SM2400
6 Wasser-Sensor 1 PC
7 Rauch-Sensor 1 PC
8 Tür-Sensor 5 PC Ein für die Kontrolle von LED-Lampe, die anderen vier für Warnung der offenen Tür
9 Temperatur und Feuchtigkeitssensor 2 PC
10 Grundlagen-Bolzen M12*100 4 PC
11 Verpackung 1 Stellen Sie ein



2. Kabinett-Beschreibung

2,1 abkühlende Lösung



2.1.1 zwei zentrifugale Fans 48VDC 12038 für battery&equipment Fach; zwei Fans der Trommel der Zentrifuge 48VDC 12038 für Fach der aktiven Ausrüstung.

2.1.2 mit Lufteinlauf an der Unterseite des Kabinetts, Lüftungsgitter an der Spitze des Kabinetts.

2.1.3 benutzen der Lufteinlauf 20mm Beweisbaumwolle Staubes 40PPI; Die Lufteinlaufkomponenten benutzen die herausziehbare Art, einfach für Freigabe und Wartung.



Diagramm 1: Lufteinlauf und Lüftungsgitter



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 0



Diagramm 2: Wärmeableitung (die grünen Pfeile stehen für Kaltluft, und die roten Pfeile stehen für Heißluft)



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 1



Diagramm 3: Lufteinlauf-Wartung



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 2



Es gibt Staubfilterkomponenten an den Entlüftungen. Am Lufteinlauf der Entlüftung, wird es mit 1mm Edelstahlmasche starker und 16 Masche geschweißt und verhindert Insekten und Nagetier. An der inneren Seite der Entlüftung, ist es starke 20mm und Filter des Staubes 30ppi. Die Filtermasche wird zusammen mit der Faltenart Stützmasche gefaltet, und der Filter wird innerhalb des Aluminiumrahmens geregelt. Der ganze Staubfilter ist mit der Modularbauweise, die für Wartung einfach ist.



2,2 Kabinett-Struktur

2.2.1 allgemeine Struktur



  • Kabinett-Außenmaß: 2000×1400×800mm (H×W×D);

Kabinett-Innenmaß: 1700×1200×600mm (H×W×D)

Höhe der Kabinettbasis: 200mm;

Höhe der oberen Abdeckung: 80mm

  • Kabinettmaterial: Aluminium,

Innere Platten: 1.5mm;

Äußere Platten: 3mm

Isolierung zwischen inneren Platten und äußeren Platten: 20mm Isolierung, Material: PEF

  • Das Kabinett verstärkt Art Kabinett. Das Kabinettdach und -basis können flexibel auseinandergebaut werden.
  • Die äußeren Platten des Kabinetts wird mit speziellem Pulver im Freien gemalt: graues Pulver pal7135 im Freien.
  • Das Kabinett hat drei Fächer (Seitentür MDF, Haustür der aktiven Ausrüstung und Energie u. Batterieraumvordere und Seitentüren).
  • Das Ausrüstungsfach schließt Standard19"/21" justierbares Gestell mit ein.
  • Batterieraum schließt Edelstahl beiseite legt 2 Millimeter passend, beträchtliches Gewicht Batterien zu tragen (Dias oder Verlegenheit) bereit, bis drei Sätze von 100 zu installieren AH mit ein.



2.2.2 Zeichnen und Bilder



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 3

Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 4



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 5



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 6



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 7

Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 8





2.2.3 Tür und Tür-Grenze



(1) Schranktürwahlen: vertikale Scharniertür, horizontale Scharniertür.

(2) kann das Türgrenzgerät die Türposition begrenzen, wenn es offen ist.

(3) ist die Türgrenzfunktion automatisch aktiviert, wenn die Tür offen ist, und sollte manuell annulliert werden, wenn die Tür geschlossen ist.



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 9



(4) wenn die Tür völlig geöffnet ist, ist das größte stumpfwinklige größer als 95°. Wenn es horizontale Scharniertür ist, kann es verhindern, dass äußeres Wasser in das Ausrüstungsfach von der Oberseite fließt. Die Unterkante des Türgrenzgerätes ist- höher als das Scharnierniveau, das genügend Bildbereich anbieten kann.



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 10



(5) nach 1000offenen mal und naher Operation, haben die Tür und das Türgerät gute Funktion und haben keine übermäßige Abnutzung.

(6) am Türgrenzstatus, kann das Türgrenzgerät die statische Belastung tragen, indem es am Wind 22m/s, ohne mechanischen Defekt und Funktionsausfall Türeinstieg und schließt.



2,3 Erdung



Das Kabinett schließen die Erdung kupferner Stange ein, starke 4mm, mit 10×M6 Aufflackern-in den Nüssen, 2×M8 Aufflackern-in den Nüssen, 2×M10 Aufflackern-in den Nüssen. Die Erdungsschiene ist das überzogene Nickel. Die Schraube wird von der kupfernen Stange und mit Passivierungsoberflächenbehandlung hergestellt.



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 11



2,4 Diebstahl-Beweis-Entwurf



  • Diebstahlbeweisverschluß

Der Schadenwiderstand des Diebstahlbeweisverschlusses sich anpassen, um c-Anforderung in GA/T 73-2011 „mechanischer diebstahlsicherer Verschluss“ zu ordnen. Ein Schlüssel für jeden Verschluss, ohne Hauptschlüssel, Stützvorhängeschloß.



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 12



  • Der Diebstahlbeweisverschluß und der Türrahmen benutzen Dreipunkt-, Einwegverschluß.



Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 13

2,5 Verbindung und Befestigung



  • Die Struktur und die Tragenanschlussnutzung verlegten Verbindung mit Schraubensicherung. Die Grundlagenbolzen für das Reparieren des Kabinetts, heiße galvanisierte Bolzen zu benutzen. Die Verbindung ist stark.
  • Die Niete und die Befestigungsnüsse werden ordentlich vereinbart. Die fesselnden Oberflächen ist von konkavem, von der Verformung und vom Schaden frei.

Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 14



2,6 Auftritt und Oberflächenbehandlung



Pulvermantel im Freien, mit grauer Farbe. Der Mantel ist Antischock, Antialtern, Antilösungsmittel, anti-niedrige Temperatur.



2,7 Schutz



Das Kabinett ist Korrosionsbeweis, Wasserbeweis, Staubbeweis, Kondensationsbeweis und Windbeweis.



2,8 Beleuchtung und andere Spezifikt.



  • Die Beleuchtung für das Kabinett kann der Installation und dem Wartungsbedarf genügen.
  • Die Arbeitsspannung der Lampe ist -48VDC oder 220VAC.
  • Ein archiviert Halter im Fach der aktiven Ausrüstung und eins in MDF-Fach
  • Die Lebenszeit des Kabinettdichtungsstreifens ist am leat 10 Jahre, und ist für Ersatz einfach.



3. Verpackung und Versenden


Doppelte integrierte Warnungs-Aluminiumsensoren des Gerätegestell-DDTE045-AL im Freien 15

Unser Lieferungs-Mittel

Die Waren können durch Meer, auf dem Luftweg, durch Kurier auf dem Landweg durch Zug, etc. versendet werden.
Außer dem folgenden Lieferungsmittel können wir nach dem Lieferungsmittel mit dem besten Preis im Porzellan auch suchen, wenn Sie uns benötigen, für Sie zu tun.
