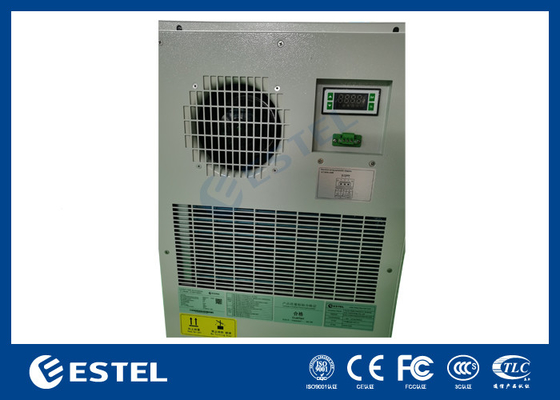

MGA3000/E1 Outdoor Telekommunikationsschrank mit 3000W AC-Stromversorgung, Schutzart IP55, 220V

1.1. Vorwort

Dieses Handbuch führt in die Installation, den Betrieb, die Funktion und die routinemäßige Wartung der Schrankklimaanlage ein. Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch und befolgen Sie die Hinweise zur Verwendung.

Hinweis: Alle Arbeiten an diesem Produkt sind von professionellen Ingenieuren durchzuführen.

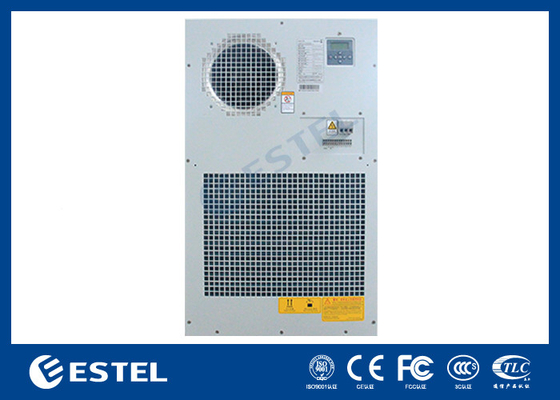

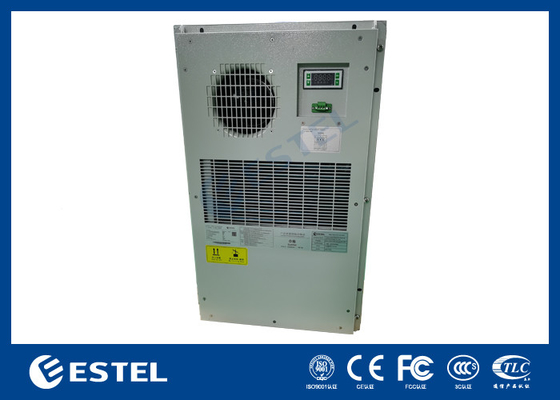

1.2. Produkteinführung

Die Klimaanlage ist eine Art von Kälteprodukt, das selbst für den Schrank entwickelt wurde. Sie ist an Orten einsetzbar, an denen die Wärme im Schrankinneren sehr hoch ist, die elektronischen Geräte im Inneren empfindlich auf die Umgebungstemperatur reagieren und die intern und extern vollständig isoliert werden müssen. Dieses Produkt hat mehrere Funktionen, eine hohe Zuverlässigkeit und die Eigenschaft, dass es nach dem Einschalten ohne komplexe Fehlersuche zu arbeiten beginnt.

Der Lüfter im internen Kreislauf nimmt die heiße Luft von oben auf, um einen Wärmeaustausch durch die Verdampferlamellen zu bewirken, und leitet die gekühlte Luft von der Unterseite der Klimaanlage ab. Dadurch kann die Luft im Schrank zirkulieren, um den Zweck der Temperaturabsenkung zu erreichen. Gleichzeitig nimmt der Lüfter im externen Kreislauf die externe kalte Luft von unten auf und leitet die heiße Luft nach dem Wärmeaustausch von oben ab.

2. Produktparameter



2.1. Technische Produktparameter



Artikel	Name	Einheit	Parameter
Abmessungen und Installation	Außenabmessungen (BreiteHöheTiefe)	mm	784*619*245
	Außenabmessungen einschließlich	mm	/
Flansch (BreiteHöheTiefe)	Gewicht	Kg	40
	Installationsmethode		Bodenmontage
	Installationsmethode		Außenbereich
Umgebung und Schutz	Umgebungstemperatur	°C	-40 bis +55
	Geräuschpegel	dB(A)	65
	Lebenserwartung	Jahre	>10
	IP-Schutzart		IP55
	Kältemittel		R134a
	ROHS-Zertifizierung		ja
	Eingangsspannungsbereich		220±15%VAC/50Hz
Leistung	Kälteleistung (L35/L35)	W	3000
	Nennleistung Kälte (L35/L35)	W	1280
	Nennstrom Kältemittel (L35/L35)	A	5.8
	Maximaler Kältemittelstrom	A	8.5
	Heizleistung (optional)	W	1000
	Luftvolumen Innenzirkulation	M3/h	900

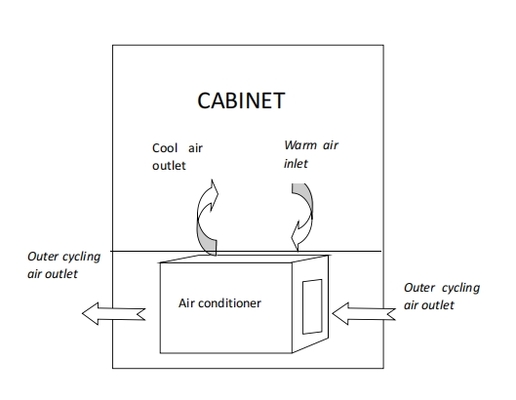

2.2. Installationsdiagramm







Hinweis: Das Installationsdiagramm dient nur als Referenz, das spezifische Installationsschema sollte entsprechend der Umgebung der tatsächlichen Nutzung bestimmt werden.







3. Vorbereitung und Installation



3.1. Auspacken und Überprüfen

1. Bitte bereiten Sie Installationswerkzeuge vor: Messer und Schere, und tragen Sie Schutzhandschuhe.

2. Bitte entfernen Sie die Wickelfolie und das Packband, nehmen Sie dann den Karton ab und nehmen Sie die Klimaanlage heraus.

3. Bitte überprüfen Sie die Zubehörliste und die Zubehörtaschen im Karton und prüfen Sie, ob das Klimaanlagenmodell korrekt ist.





Hinweise:



1. Stellen Sie nach dem Entfernen der Außenverpackung sicher, dass die Klimaanlage aufrecht steht und nicht horizontal oder auf dem Kopf steht.

2. Überprüfen Sie nach dem Entfernen der Außenverpackung sorgfältig, ob das Aussehen der Klimaanlage beschädigt oder mit Öl verschmutzt ist. Wenn das Aussehen der Klimaanlage offensichtliche Verformungen oder Ölflecken aufweist, wenden Sie sich bitte rechtzeitig an den Hersteller.

3. Wenn das Produkt nicht sofort installiert werden muss oder an einen anderen Ort transportiert werden muss, verpacken Sie die Klimaanlage nach der Überprüfung bitte wieder.

4. Es wird empfohlen, die Auspackmaterialien zu recyceln.





3.2. Mechanische Installation

Installationswerkzeug: Kreuzschlitzschraubendreher

Installationsschritte:

1) Wählen Sie die Schnittstelle am Schrank entsprechend dem Lochdiagramm aus, entfernen Sie den Schattenbereich und erstellen Sie das Installationsloch.

2) Bringen Sie den Klimaanlagenflansch an der Schranktür an und befestigen Sie die Klimaanlage mit M5-Schrauben fest an der Montagefläche des Schranks.

3) Überprüfen Sie, ob die Klimaanlage waagerecht und fest installiert ist.

Hinweise:

1) Überprüfen Sie, ob der Klimaanlagen-Ablaufkreislauf glatt ist, falls die Entwässerung blockiert ist.

2) Wenn Sie die Position des Installationslochs im Schrank bestimmen, sollten Sie vermeiden, dass die Ein- und Auslassöffnungen im Schrank durch Komponenten im Schrank blockiert werden, und die beiden sollten einen horizontalen Abstand von mehr als 150 mm einhalten; andernfalls kann es zu einem Kurzschluss der Rückluft und einer schlechten Kühlwirkung usw. kommen;

3) Beim Tragen oder Bewegen der Klimaanlage ist darauf zu achten, dass sie nicht angestoßen und die

Oberflächenbeschichtung nicht zerkratzt wird;





3.3. Elektrische Installation



(1) Stromeingangsanschluss



Artikel	Anschluss	Definition
Live	L	Stromeingangskabel L
Null	N	Stromeingangskabel N
Erde	PE	Erdungskabel





(2) Alarmausgang und Signaleingangsanschluss



Artikel	Anschluss	Definition
+ RS485-Kommunikationsschnittstelle	RS485A	RS485-Kommunikationsanschlüsse (+)
- RS485-Kommunikationsschnittstelle	RS485B	RS485-Kommunikationsanschlüsse (-)
Der öffentliche Alarm-Trockenknoten (NO)	NO	Er ist normalerweise offen, wenn kein Alarm vorliegt
Der öffentliche Alarm-Trockenknoten (COM)	COM	Gemeinsamer Anschluss
Der öffentliche Alarm-Trockenknoten (NC)	NC	Er ist normalerweise geschlossen, wenn kein Alarm vorliegt







4. Produktfunktion



4.1. Kühlung



Wenn die Temperatur im Schrank höher ist als die Kühlstarttemperatur, beginnt er zu kühlen; wenn die Temperatur im Schrank niedriger ist als die Kühlstopptemperatur, stoppt er das Kühlen.



Parameter	Standardwert	Einstellbereich	Einheit	Hinweis
Kühlstarttemperatur	32	[20~40]	°C	Kühlstopptemperatur = Kühlstarttemperatur - Kühlrückdifferenz
Kühlrückdifferenz	5	[3~10]	°C







4.2. Heizen(Optional)



Wenn die Temperatur im Schrank niedriger ist als die Heizstarttemperatur, beginnt er zu heizen;

wenn die Temperatur im Schrank höher ist als die Heizstopptemperatur, stoppt er das Heizen.



Parameter	Standardwert	Einstellbereich	Einheit	Hinweis
Heizstarttemperatur	5	[-10~15]	°C	Heizstopptemperatur = Heizstarttemperatur + Heizrückdifferenz
Heizrückdifferenz	10	[3~15]	°C





4.3. Fernüberwachung



Die Klimaanlage verfügt über eine RS485-Kommunikationsschnittstelle, die das MODBUS-RTU-Kommunikations- Protokoll unterstützt.Die Klimaanlage kommuniziert über die RS485-Kommunikations- Schnittstelle mit dem übergeordneten Monitor. Oder Benutzer können den Betriebszustand der Klimaanlage überprüfen, indem sie direkt auf den Bildschirm schauen und seine Betriebsparameter ändern.



4.4. Die Steuerung des externen Lüfters (Optional)



Gemäß der optionalen Anforderung realisiert der externe Lüfter (Wasserstoffauslass / Notlüfter)19 automatisch die Wasserstoffauslass- und Notlüftungsfunktion.

Wasserstoffauslassfunktion (Optional):Wenn der Wasserstoffauslasszyklus eintritt, startet die Klimaanlage den Wasserstoffauslasslüfter, der Steuerschalter schließt.



Parameter	Standardwert	Einstellbereich	Einheit
Zyklus	24	[0~72]	h
Entladezeit	5	[0~10]	Min







Parameter	Standardwert	Einstellbereich	Einheit
Starttemperatur	45	[28~50]	°C
Stopptemperatur	42	[25~50]	°C







5. Bildschirm



5.1. Anzeigeschnittstelle



NR.	Symbol	Funktion	Funktionserklärung
1	❄️	Kühlen läuft	Gibt an, ob das Kühlen läuft oder nicht
