| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
5U eingebettetes Stromsystem
Einleitung

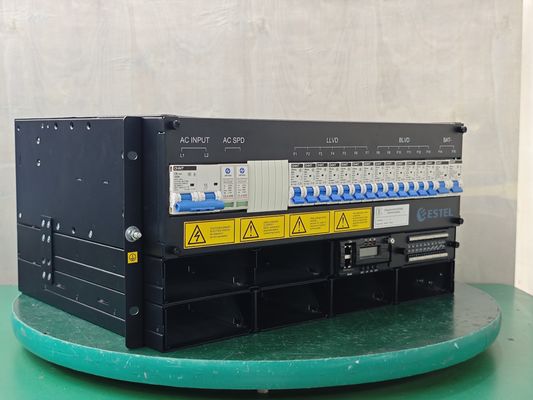

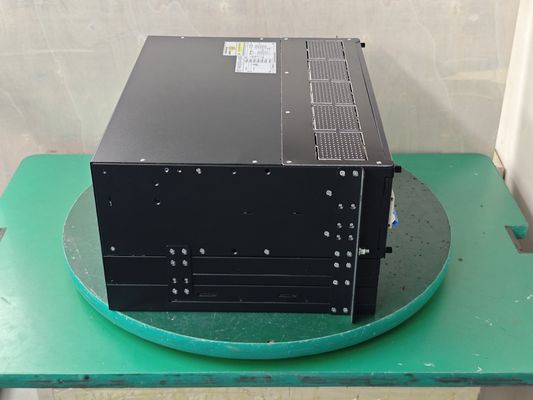

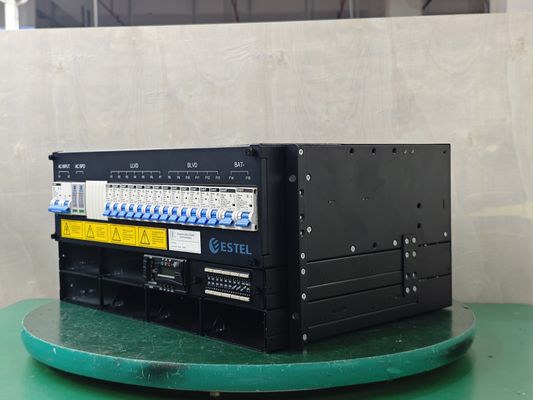

Der ESTEL ET48300 M5E65A ist eine neue eingebettete kompakte Stromversorgung mit einem neuartigen architektonischen Design, das eine geringe Größe und eine hohe Leistungsdichte (bis zu 24 kW in 5U) bietet.Dieses System legt Wert auf die Flexibilität der Kunden.
5U hohe kompakte Konstruktion, um kritische Anwendungsbedürfnisse von Glasfaser- und Mikrowellenübertragung, Zugangsgerät, Schalter zu erfüllen.Die Kabel sind vorne mit MCB und Busbar zugänglichDie Geradliner der MR48-Serie in Verbindung mit dem MC2600-Controller garantieren einen sicheren, zuverlässigen und flexiblen Betrieb.Aufbauend auf der bewährten Technologie von ESTEL, ist die MR48-Serie bereit, zukünftigen Anforderungen gerecht zu werden.
Wesentliche Merkmale
Anwendungsszenarien
Spezifikationen
| Produktmodell | ET48300 M5E65A | ||
| System | Abmessung (mm) | 482.0(W) *350(D) *5U(H) | |
| Gewicht | ≤ 20 kg (ohne Geradliner) | ||
| Kühlmodus | Natürliche Kühlung | ||
| Installationsmodus | Auf einem 19-Zoll-Rack oder im Schrank installiert | ||
| Verkabelungsmodus | Oberste Ein- und Ausgangsanlage | ||
| Wartungsmodus | Frontwartung, Änderung der Stufe des Stützmoduls | ||
| Schutzniveau | IP20 | ||
| Wechselstromverteilung | Eingangsmodus | 220Vac ((L-L) | |
| Eingabekapazität | 1 × 125A/2P | ||
| Eingangsspannungsbereich | 90 ~ 300Vac | ||
| Wechselstrom-SPD | 20kA/40kA, 8/20μs | ||
| Gleichstromverteilung | Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | |
| Höchstkapazität | 18 kW ((6 × 3 kW) | 24 kW ((6 × 4 kW) | |
| mit einer Leistung von mehr als 1000 W | 2 × 125A/1P | ||
| mit einer Leistung von mehr als 1000 W |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen. BLVD: 2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Modul für die Berichtigung | Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC | |
| Effizienz | ≥96% @ Spitzenwert | ||
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen | ||
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | ||
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | ||
| Gewicht | ≤ 2 kg | ||
| Kühlmodus | Zwangskühlung mit Ventilator | ||
|
Steuerung
|
Eingangssignal | 4 AI (3 Batterie-Temperatur, 1 Umgebungstemperatur), 6 DI (SPD, 6 gemeinsame DI) | |
| Ausgang der Alarmanlage | 6 trockener Kontakt | ||
| Kommunikationshafen | LAN/RS232/RS485-Schnittstelle, LAN-SNMP, TCP/IP | ||
| Anzeigemodus | Bildschirm | ||
| Umwelt | Betriebstemperatur | -40°C~+75°C (Bei Volllast ist die Temperatur nicht höher als 50°C) | |
| Lagertemperatur | -40°C bis +75°C | ||
| Betriebsfeuchtigkeit | 0% bis 95% (nicht kondensierbar) | ||
| Höhenstand | 0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) | ||
Diagramm
MR483000HG2B-CS
| ACEingang | Gleichstrom-Ausgang | ||
| Eintrittsspannung (Nennwert) | 110 VAC/220 VAC | Ausgangsspannung | -42 bis -58VDC, eingestuft: -53,5VDC |
| Eingangsspannungsbereich | 85 bis 290 VAC | Höchstwirksamkeit | > 96% |
| Maximale Eingangsströmung | 18A | Höchstkapazität | 3000 W |
| Eingabefrequenz | 45 bis 65 Hz | Maximaler Ausgangsstrom | 56.1A |
| Leistungsfaktor | ≥ 0,99 (220VAC @ 20% bis 100% Belastung) | THD | ≤ 5% @ 50% bis 100% Belastung |
| Kontrolle und Überwachung | Umwelt | ||
| Kommunikationsprotokoll | Kann | EMV | Einheitliche Kennzeichnung für die Verwendung in der Luftfahrt |
| LED-Leuchte | Grün-Normal; gelb-Alarm; rot-Fehler | Sicherheit | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
MR484000SG1-GS
l Höchstwirkungsgrad > 96,5%
L Leistung von 45°C bis 75°C
l Leistung bei < 176 VAC
l Hohe Leistungsdichte
| ACEingang | Gleichstrom-Ausgang | ||
| Eintrittsspannung (Nennwert) | 110 VAC/220 VAC | Ausgangsspannung | -42 bis -58VDC, eingestuft: -53,5VDC |
| Eingangsspannungsbereich | 85 bis 290 VAC | Höchstwirksamkeit | > 96,5% |
| Maximale Eingangsströmung | 26A | Höchstkapazität | 4350 W |
| Eingabefrequenz | 45 bis 65 Hz | Maximaler Ausgangsstrom | 81.3A |
| Leistungsfaktor | ≥ 0,99 (220VAC @ 20% bis 100% Belastung) | THD | < 3% @ ≥ 50% Belastung |
| Kontrolle und Überwachung | Umwelt | ||
| Kommunikationsprotokoll | Kann | EMV | Einheitliche Prüfverfahren für die Prüfung von Schadstoffen und Stoffen |
| LED-Leuchte | Grün-Normal; gelb-Alarm; rot-Fehler | Sicherheit | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
MC2600 Steuerung
Einleitung
Der MC2600 ist der von Megmeet entwickelte Gleichspannungscontroller der neuen Generation. Der Controller verwendet AR 32-Bit Cortex-M4CPU als primären Prozessor.Benutzerfreundlich, und eine einfach zu bedienende Schnittstelle, leistungsstarke HBrid-Strommanagementfunktion einschließlich Dieselmanagement, VRLA- und Ithium-Ionenbatterien und Solarmodule.
Wesentliche Merkmale
Messung
24 x analoge und 9 x digitale Ausgabeanzeigen einschließlich: Systemspannung, Laststrom, Batteriestrom, BatterieTemperatur, 8*Dl, 8*D0, usw.
Kommunikation
Der Controller kommuniziert mit dem Hostcomputer in 2 Modi: Rs485 und Ethernet (WEB oder SNMP).Datenprotokolle und Historienalarm können über den Webbrowser WEB heruntergeladen werdenDie Kommunikation zwischen Steuerung und Korrektur und den Solarmodulen erfolgt über die CAN-Kommunikation.
SNMP-Protokoll unterstützt GET, SET und TRAP 4xRs485-Ports für Batterie-BMS, DG oder Erweiterungsfunktionsgerät
Alarmhistorieprotokoll
1000 Ereignis-Alarmverlauf, FlFO für die Systemanalyse
Systemstatrs Protokoll
1000 Aufzeichnungen der Ausgangsspannungs- und Laststromwerte und 50 Aufzeichnungen der historischen Batterieprüfwerte
LCD und LED
128 x 32 LCD-Bildschirm für den Zugriffszustand, Alarme, Benutzereinstellungen; grüne/gelbe/rote LEDs geben Betriebszustand und Alarme an
Batteriemanagement
Batteriemanagement
Alarme/Ereignisse
MC2900 Steuerung
Einleitung
Mc2900 ist der von Megmeet entwickelte Gleichspannungskontroller der neuesten Generation. Er basiert auf ARM Cortex-A8 CPU, 256Nflash, 512M SRAM und Linux Betriebssystem. Mc2900 bietet eine robustere, benutzerfreundlichere,und benutzerfreundliche SchnittstelleDie Steuerung übernimmt die Funktion der Steuerung des Geräts, des Solarmoduls, des Windmoduls, des DC/DC-Moduls, des HGÜ-Moduls Diesel, der VRLA-Batterie und der Lithium-Ionen-Batterie.
Wesentliche Merkmale
Messung
22 x analoge und 12 x digitale Ausgabeanzeigen einschließlich: Systemspannung, Laststrom, Batteriestrom, BatterieTemperatur, Umgebungstemperatur, Luftfeuchtigkeit, 12*Dl. 8*DO. usw.
Kommunikation
Der Controller kommuniziert mit dem Hostcomputer in 2 Modi: Rs485 und Ethernet (TcP/p, UDp, https und SNMp).Betriebshistorie und Alarmhistorie können im Webbrowser heruntergeladen werdenDie Kommunikation zwischen dem Steuergerät und den Gleichrichter und den Solarmodulen erfolgt über die CAN-Kommunikation.
SNMP-Protokoll unterstützt GET, SET und TRAP 4xRS485-Ports für Batterie-BMS, DG oder Erweiterungsfunktionsplatinen
Alarmhistorieprotokoll
200000 Historienalarme und 100000 Historiereignisse
Systemstatrs Protokoll
5000 Prüfprotokolle für Batterien, 5000 Ladelogger für Batterien, 5000 Entladelogger für Batterien, 5000 Betriebsprotokolle für DG
LCD und LED
128 x 160-LCD-Bildschirm für den Zugriff auf aktuelle Betriebsbedingungen, Alarme, Benutzer-Einstellungen; grüne/gelbe/rote LED gibt Betriebsstatus und Alarme an
Sammlung und Verwaltung
Batteriemanagement
L Boot- und Floatmanagement
L Ladestromgrenzwertmanagement
L Temperaturkompensation
L LVD
l Batterieprüfung
l MittelspannungKapazitätsberechnung
Spitzen-Schnitt
L Lithiumbatteriemanagement
I Wechseln nach Batteriekapazität
Ich wechsle je nach Batteriespannung.
l DG-Prüfung
l Restbrennstoffberechnung
L Prioritätenmanagement für den Energieeinsatz
L Energieeinsparung im Berichtigungsgerät
l Drehzahl des Korrekturgerätes
Alarme/Ereignisse
