| System-Kapazität: | 18 kW/300A | Gleichrichtermodulspitzenleistung: | 3000 W / 50A |
|---|---|---|---|
| Eingangsspannung: | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC | Ausgangsspannung: | -43~-58VDC, Nennwert: -53,5VDC |
| Leistungsfaktor: | >0,99 | Eingabefrequenz: | 45 bis 65 Hz |
| Effizienz: | ≥96% | AC-Eingang: | 63A/4P×1 |
| AC-Ausgang: | 32A/1P×6 (für jedes Geradlinermodul einzeln) | Verbrennungsbremser: | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der in Anhang I der Ve |
| Batterieabschalter: | 125A/1P × 2 | Umgehungsschalter: | 125A/4P × 1 |
| Hervorheben: | Stromversorgungseinheit,Berichtigungssystem für Telekommunikation,6U-Höhen-Telekom-Rectifier-System |
||
8U Hot Pluggable Telecom Rectifier System für Innenraumschränke mit breitem Eingangsspannungsbereich 85-300Vac
1. Überblick
ET48300-001 Unter-Rack-Stromversorgung mit 8U-Höhe kann kritische Anwendungsbedürfnisse von Glasfaser- und Mikrowellenübertragung, Zugangseinrichtung und Schalter erfüllen.mit Wechselstrom/Batterie/Last-MCB.
2. Hauptmerkmale
2.1 Standardbreite von 19 Zoll, die den Vorteil einer breiten Nutzung bietet;
2.2 Perfektes Batteriemanagement, verlängert die Lebensdauer der Batterie, bietet verschiedene Kommunikationsanschlüsse, RS485, Internetanschluss, trockene Kontakte usw.die eine flexible Vernetzung und Fernüberwachung ermöglicht;
2.3 Richter und Steuergerät können warm eingesteckt werden, eine einfache und schnelle Wartung erfolgen kann;
2.4 Breiter Eingangsspannungsbereich ((85-300Vac) ist das Stromnetz anpassungsfähig.
3. Konfigurationsliste des Telekommunikationskorrekturgerätes
| Nein | Beschreibung | Spezifische Angaben | Mengen |

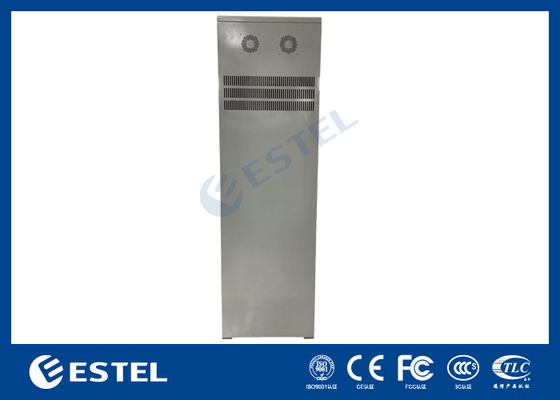

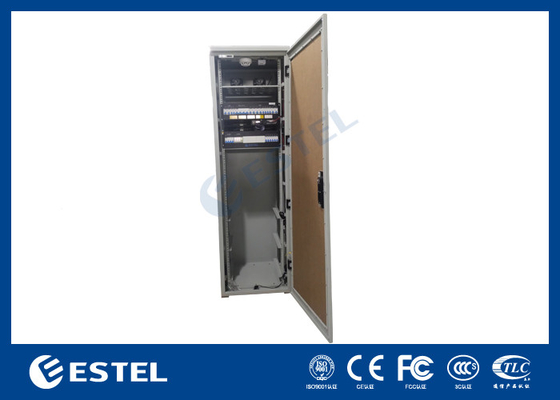

| 1 | Innenraumschrank | (1) Außenabmessung: W×D×H 600×600×2000 mm (2) Ein Abteil: mit 42U 19" Rack (3) Mit einer Haustür (Akrylplatte) und Schranksperre (4) Material: kaltgewalztes Stahl, Einwand (5) Einschließlich zweier 48VDC-Ventilatoren (6) Einschließlich zweier Tabellen |
1 |
| 2 | Richter-System |
System: ET48300-001 (Höhe 19" 8U) |
1 |
| 3 | Rauchsensor | An das Überwachungsmodul des Geradlinersystems angeschlossen | 1 |
| 4 | Wassersensor | An das Überwachungsmodul des Geradlinersystems angeschlossen | 1 |
| 5 | Temperatursensor | An das Überwachungsmodul des Geradlinersystems angeschlossen | 1 |
| 6 | Türsensor | An das Überwachungsmodul des Geradlinersystems angeschlossen | 1 |
| 7 | Paket | Holzgehäuse | 1 |
4. Technische Spezifikation des Berichtigungsmittels
| Kategorie | ET48300-001 | |
| System | Abmessung (mm) | 482.0(W) *350.0(D) *8U(H) |
| Gewicht | ≤ 40 kg (ohne Geradlinermodul) | |
| Kühlmodus | Natürliche Kühlung | |
| Verkabelungsmodus | Oberste Ein- und Ausgangsanlage | |
| Wartungsmodus | Frontwartung, Änderung der Stufe des Stützmoduls | |
| Installationsmodus | Auf einem 19-Zoll-Rack oder im Schrank installiert | |
| IP-Klasse | IP20 | |
| Wechselstromverteilung | Eingangsmodus | 220VAC ((L1-L2-L3 parallel angeschlossen) |
| Eingabekapazität | 63A/4P×1 | |
| Eingabefrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |
| Ausgangsleistung | 32A/1P×6 (für jedes Geradlinermodul einzeln) | |
| Wechselstrom-SPD | 20kA/40kA, 8/20μs | |
|
DC Verteilung
|
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC |
| Höchstkapazität | 18kW (Gelenkermodul MR483000HG2B-GS 3KW×6) | |
| Batterieabschalter | 125A/1P × 2 | |
| Umgehungsschalter | 125A/4P × 1 | |
| mit einer Leistung von mehr als 1000 W |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| Gleichspannung | 40 kA, 8/20 μs | |
| Rectifier | Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC |
| Effizienz | ≥96% | |
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen | |
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | |
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Gewicht | ≤ 2 kg | |
| Kühlmodus | Zwangskühlung mit Ventilator | |
| Leistungsfaktor | ≥ 099 | |
| THD | ≤ 5% | |
| Steuerung | Eingangssignal | 4 AI ((3 Batterie-Temperatur, 1 Umgebungstemperatur), 7 DI ((SPD, 6 allgemeine DI) |
| Ausgang der Alarmanlage | 4 trockener Kontakt | |
| Kommunikationshafen | RS485, SNMP | |
| Anzeigemodus | Bildschirm | |
|
Umwelt
|
Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) |
| Lagertemperatur | -40°C bis +70°C | |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |
| Höhenstand | 0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) | |

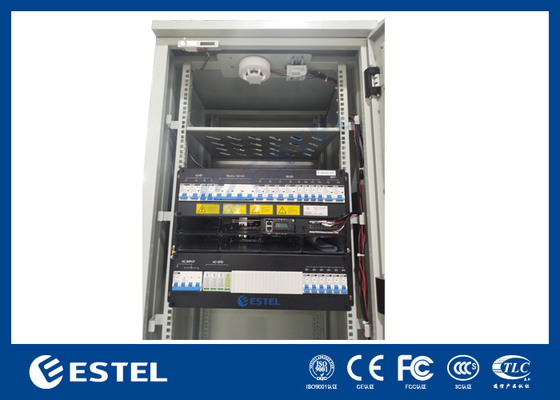

5. Korrektivator Fotos
