| Housing: | Metal (AL5052, SPCC) | Efficiency: | 90% |
|---|---|---|---|
| Output Rated Current: | 20A | Usage: | Automobile |
| Operating Temperature: | -10°C To 60°C | Install: | Pad Mount |
| Battery Input: | 100A*2 | Warranty: | 1 Years |
| Integrated Accessories: | PDU, EMS,sensors for optional | Material: | High quality galvanized steel plate |
| Grounding Protection: | copper bar | Input Capacity: | 1×63A/2P |
| Full Capacity: | 23.2KW | Ip Level: | IP21 |
| Certificates: | CE | Storage Temperature: | -40°C to +85°C |
| Hervorheben: | 5U Subrack DC-Stromversorgung,4-12kW Industrie-Stromversorgung,ET48200-003 DC-Stromversorgung |
||

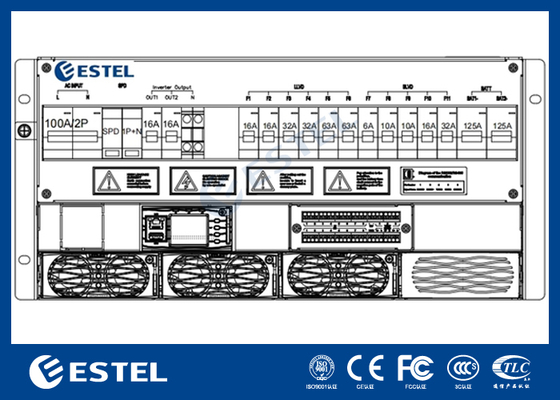

4-12kW 5U Subrack Embedded DC Power System in Weiß oder Schwarz für industrielle Effizienz ET48200-003
Einführung
5U-Subrack-Netzteil, 5U-Höhe, kompaktes Design, um die kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugangsgeräten und Switches zu erfüllen. Das System hat einen maximalen Strom von 200A, mit AC/Batterie/Last-MCBs. Die Kabel sind von vorne zugänglich mit MCB und Sammelschiene.
Hauptmerkmale
Anwendungsszenarien
ET48200-003 Spezifikationen
| Typ | 4~12kW 5U Subrack | |
| System | Abmessungen | 482,0 (B) * 350,6 (T) * 5U (H) |
| Gewicht | ≤20kg (ohne Gleichrichter) | |
| Kühlung | Natürliche Kühlung | |
| Installationsart | Montiert auf einem 19-Zoll-Rack oder im Schrank | |
| Verkabelungsart | Oben rein und oben raus | |
| Wartungsmodus | Wartung von vorne, unterstützt Modulgradänderung | |
| Schutzart | IP20 | |
|
AC Verteilung |
Eingangsmodus | 220VAC einphasig |
| Eingangskapazität | 1×100A/2P | |
| Eingangsfrequenz | 45~65Hz, Nennwert: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Ausgangskapazität | 1×16A/1P, 1×10A/1P | |
|
DC Verteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC |
| Maximale Kapazität | 12kW (4KW*3) | |
| Batterieschutzschalter | 2×125A/1P | |
| Lastschutzschalter |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| DC SPD | 10kA/, 8/20μs | |

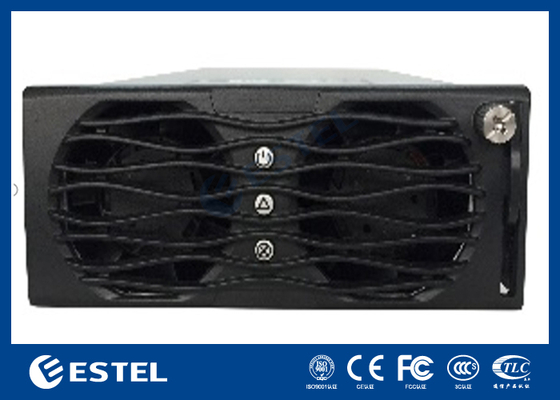

| Gleichrichter | Eingangsspannung | 85VAC～300VAC, Nennwert 220VAC |
| Wirkungsgrad | ＞96,6% | |
| Nennleistung | 4000W (176~300VAC) | |
| Betriebstemperatur | -40℃~+75℃ (volle Leistung unter 50℃) | |
| Abmessungen | 106,5 mm (B)×286 mm (T)×41,5 mm (1U/H) | |
| Gewicht | ≤2,1 kg | |
| Kühlung | Zwangskühlung | |
| Leistungsfaktor | ≥0,99 @220Vac 20-100% Last | |
|
Controller
|
Signaleingang | 3 AI (2 Batterietemp., 1 Umgebungstemp.), 8 DI, 2 RS485. |
| Alarmausgang | 8 potenzialfreie Kontakte | |
| Kommunikationsanschluss | LAN, USB, RS485, SNMP | |
| Anzeigemodus | LCD | |
| Umgebung | Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -40℃~+70℃ | |
| Betriebsfeuchtigkeit | 5%~95% (nicht kondensierend) | |
| Höhe | 0~3000m (Wenn die Höhe im Bereich von 2000m bis 3000m liegt, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200m zunimmt.) | |
