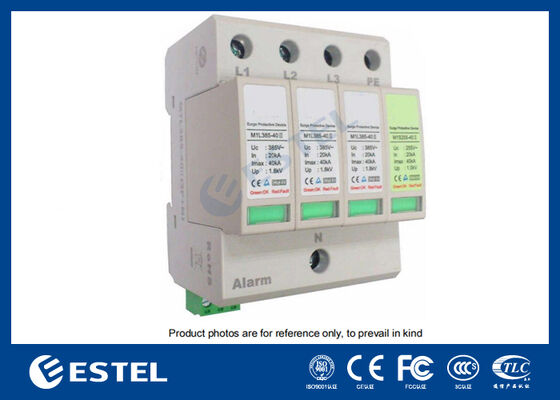

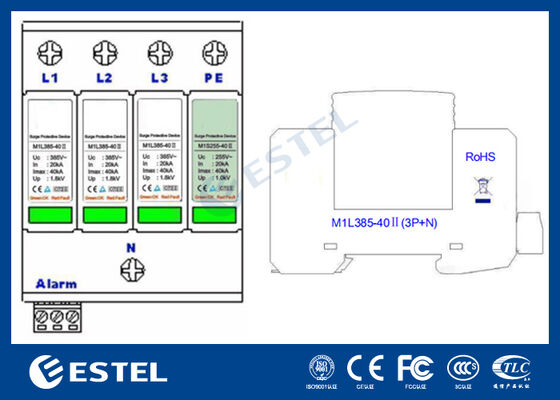

M1L385-40 II Überspannungsschutzgerät (SPD) für die Stromverteilung - 40kA Stoßstrom, 230V/400VAC, Fernalarmanschluss, DIN-Schienen-Montage, IP20, Schutzklasse C

Produktbeschreibung

Das M1L385-40 II Überspannungsschutzgerät (SPD) ist ein hochzuverlässiges elektrisches Schutzsystem, das Geräte vor Überspannungszuständen und Stromstößen in Niederspannungs-Stromverteilungssystemen schützt. Dieses Gerät wurde speziell für Anwendungen entwickelt, bei denen sowohl Überstrom- als auch Überhitzungsschutz unerlässlich sind, und bietet einen robusten Schutz für empfindliche elektrische Systeme und elektronische Geräte.

Das Modell M1L385-40 II entspricht den Schutzstandards der Klasse C und ist in der Lage, Stoßströmen von bis zu 40kA (8/20μs-Test) standzuhalten, wodurch es sich für den Einsatz in Stromverteilungssystemen und Geräten eignet, die anfällig für transiente Überspannungen sind. Es ist mit einem Fernalarmanschluss (nicht-aktiver Kontakt) ausgestattet, der den Benutzern Echtzeit-Überwachungsfunktionen und Warnungen bei potenziellen Fehlern oder Ausfällen bietet und so die kontinuierliche Systemintegrität gewährleistet und Ausfallzeiten reduziert.

Das Gerät ist mit einem integrierten Sockel für einfache Installation und Wartung ausgestattet und wird typischerweise auf einer 35-mm-DIN-Schiene montiert, was eine gängige Praxis für Geräteschalttafeln ist. Diese Installationsmethode stellt sicher, dass das SPD sicher innerhalb des Systems befestigt werden kann, ohne die Gesamteffizienz des elektrischen Aufbaus zu beeinträchtigen. Das Gerät unterstützt auch flexible Verdrahtungsgrößen von 1,5 mm² bis 25 mm² für flexible Anschlüsse und bis zu 35 mm² für starre Anschlüsse, wodurch verschiedene Installationsanforderungen erfüllt werden.

Wichtige Spezifikationen

Modell: M1L385-40 II (3P+N)

Nennbetriebsspannung:

230V/400VAC (L-N / N-PE)

Nennfrequenz: 48Hz bis 62Hz

Maximale Betriebsspannung:

385V (L-N) / 255V (N-PE)

Nennableitstrom (In):

20kA (L-N; N-PE)

Maximaler Ableitstrom (Imax):

40kA (L-N; N-PE)

Spannungsschutzpegel (Up):

1,8kV (L-N) / 1,0kV (N-PE)

Merkmale der vorübergehenden Überspannung (TOV):

5s bei 385V (L-N) / 400V für 5 Sekunden

1200V (L-PE) / 200ms für Fehlerkennwerte

Kurzschlussstrom:

25kArms

Größe für den Anschluss:

1,5 mm² bis 25 mm² (flexibel) / 35 mm² (starr)

Maximaler Strom für den Alarmanschluss:

250V / 0,5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Gehäuse Feuerbeständigkeitsgrad:

UL94 V-0

IP-Schutzart:

IP20

Alarmüberwachungssystem

Das M1L385-40 II SPD verfügt über einen Fernalarmanschluss, der Echtzeit-Rückmeldungen über den Betriebszustand des Geräts liefert. Das Alarmsystem wird über einen nicht-aktiven Kontakt aktiviert und trägt zur Aufrechterhaltung der Betriebseffizienz bei, indem es die Benutzer benachrichtigt, wenn Wartung oder Austausch erforderlich sind, wodurch sichergestellt wird, dass die Ausfallzeiten der Geräte minimiert werden. Die Fernalarmfunktion erleichtert auch die Integration in größere Überwachungssysteme und verbessert die Überwachung kritischer Infrastrukturen.

Installationsanweisungen

Das Gerät ist nur für die Installation durch autorisierte Fachkräfte bestimmt. Es wird typischerweise auf einer 35-mm-DIN-Schiene in einer Geräteschalttafel montiert. Das SPD sollte gemäß den folgenden Anweisungen verdrahtet werden:

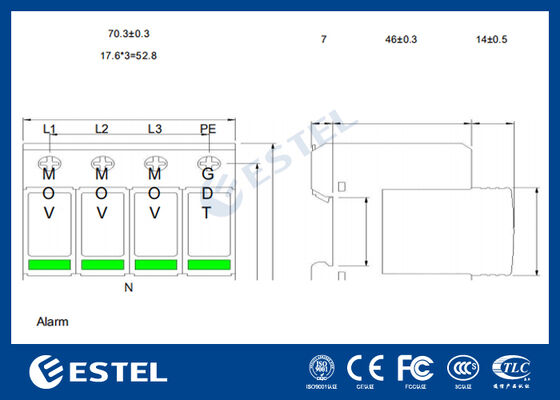

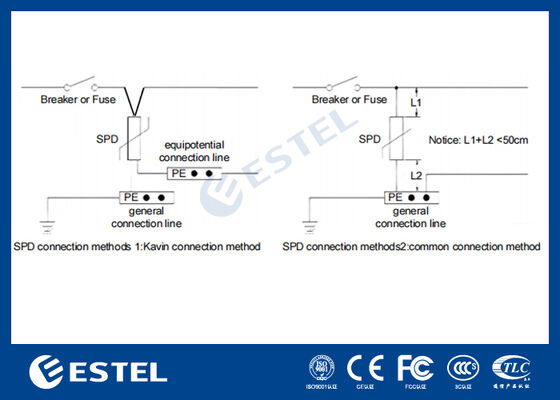

Anschlussmethode: Für die Verdrahtung kann ein üblicher Parallelanschluss verwendet werden, mit einem maximalen 16 mm² mehrdrähtigen Kupferdraht. Die Gesamtlänge der Anschlussleitung sollte 0,5 Meter nicht überschreiten.

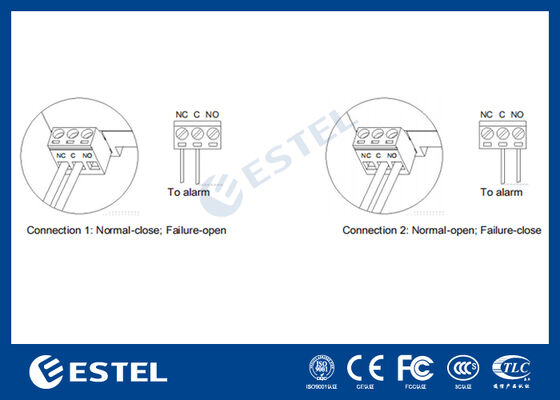

Das Alarmanschluss befindet sich an der Unterseite des Ableiters. Für die Fernüberwachung sollten die Benutzer die Verdrahtungsstecker herausziehen und die Leitungen des Alarms in die entsprechenden Löcher in den Verdrahtungssteckern einführen, dann die Stecker in ihre ursprüngliche Position einsetzen und die Schrauben festziehen.

Durch Befolgen der bereitgestellten Anweisungen kann das Gerät in das elektrische System integriert werden, wodurch ein robuster Schutz vor Überspannungen gewährleistet und ein kontinuierlicher, zuverlässiger Betrieb sichergestellt wird.

Vorteile des M1L385-40 II Überspannungsschutzgeräts:

Hohe Stoßstrombelastbarkeit: Mit einem maximalen Ableitstrom von 40kA kann dieses SPD erhebliche Stromstöße und transiente Spannungen bewältigen und bietet einen hervorragenden Schutz für empfindliche Geräte.

Fernüberwachungsfähigkeit: Der eingebaute Fernalarmanschluss ermöglicht eine einfache Überwachung und Wartung, wodurch sichergestellt wird, dass alle Probleme schnell behoben werden können.

Benutzerfreundliche Installation: Das DIN-Schienen-Montage-System vereinfacht die Installation und erleichtert die Integration in die bestehende elektrische Infrastruktur.

Großer Spannungsschutzbereich: Kann Spannungen bis zu 385V (L-N) und 255V (N-PE) standhalten, wodurch es sich für eine Vielzahl von Anwendungen in Stromverteilungssystemen eignet.

Langlebig und sicher: Das flammhemmende Gehäuse (UL94 V-0) und der IP20-Schutz gewährleisten, dass das Gerät in verschiedenen Betriebsumgebungen sicher und langlebig bleibt.

Anwendungsbereiche:

Stromverteilungssysteme: Schützt Stromversorgungssysteme vor transienten Überspannungszuständen, die empfindliche Komponenten beschädigen könnten.

Telekommunikationsausrüstung: Gewährleistet die Sicherheit von Telekommunikationsgeräten, indem verhindert wird, dass Überspannungen die Leistung beeinträchtigen.

Industrielle elektrische Systeme: Schützt Industriemaschinen und -anlagen vor elektrischen Fehlern, die zu Ausfallzeiten oder Schäden führen könnten.

Systeme für erneuerbare Energien: Schützt Solar-, Wind- und andere Systeme für erneuerbare Energien vor elektrischen Überspannungen, die durch externe Faktoren verursacht werden.

Zusammenfassung

Das M1L385-40 II Überspannungsschutzgerät bietet einen hochwirksamen Schutz für elektrische Systeme und empfindliche Geräte vor Überspannung, Stromstößen und elektrischen Fehlern. Mit seiner hohen Stoßstrombelastbarkeit, den Fernüberwachungsfunktionen und der einfachen Installation über die DIN-Schienen-Montage ist es eine zuverlässige Wahl für industrielle, telekommunikative und Stromverteilungsanwendungen.
