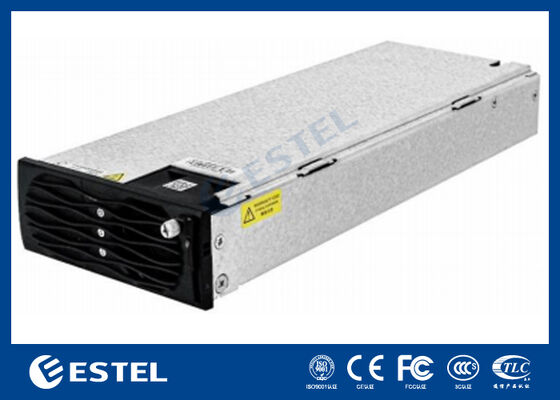

IP123000G2A-Kommunikationsumrichtermodul mit 3 Anschlüssen, AC/DC-Eingang/Ausgang, breiter Temperaturbereich und intelligenter Überwachung für das Netzwerkmanagement

Produktübersicht

Die...IP123000G2A-Kommunikationsumrichtermodulist mitdrei Ports: Wechselstrom-Eingang, Wechselstrom-Ausgang und Gleichstrom-Eingang/AusgangSein Hauptzweck ist es, eine stabile Wechselstromversorgung bei kritischen Belastungen durch intelligente Auswahl der verfügbaren Stromquelle aufrechtzuerhalten:

• Wenn der Stromwechsel normal ist:Das Modul verarbeitet die Wechselstromversorgung durch Rektifizierung und liefert eine stabileWechselstromleistungzur Ladung.

• Bei Nichtverfügbarkeit des Stromwechsels:das Modulautomatisch auf Gleichstrom-Eingang wechseltund wandelt Gleichstrom inWechselstromleistung, um die Stromkontinuität für wesentliche Geräte zu gewährleisten (die Umschaltstrategie hängt von der Systemkonfiguration ab).

Es entspricht den einschlägigen elektrischen Normen und Branchenvorschriften und bietetNetzwerkmanagement + intelligente ÜberwachungDie Kommission unterstützt auch die Entwicklung vonParallelbetrieb von bis zu 3 Modulen, die eine Kapazitätserweiterung und eine höhere Verfügbarkeit ermöglichen.

Wesentliche Merkmale

• Automatische Übertragung der AC/DC-Quelle:Wechselstrom-Erstbetrieb mit Gleichstrom-Ersatzumkehrung bei Ausfall, wodurch das Ausfallrisiko verringert wird.

• Drei-Hafen-Integriertes Design:AC-Eingang/Ausgang und DC-Eingang/Ausgang in einem Modul vereinfachen die Systemintegration und -wartung.

• Netzwerkmanagement und intelligente Überwachung:Fernsichtbarkeit des Betriebszustands, der Alarme und der wichtigsten Parameter (genaue Punkte hängen vom Überwachungsprotokoll und -system ab).

• Einhaltung der Normen + EMV-Bereitschaft:entworfen, um elektrische Normen und Anforderungen der Industrie zu erfüllen, geeignet für den Einsatz im Telekommunikationsbereich.

• bis zu 3 Module parallel betrieben:unterstützt Lastteilung und skalierbare Leistungsarchitektur; kann je nach Systemdesign für Redundanz (z. B. N+1) verwendet werden.

• Fähigkeit zur Bewältigung von rauen Umgebungen:breiter Temperatur-/Feuchtigkeitsbereich und Höhenanpassungsfähigkeit für Außenplätze und Randanlagen.

Hauptmerkmale

Umweltbedingungen

• Betriebstemperatur: -20°C bis +75°C (Leistungsschwellen von 45°C bis 75°C)

• Lagertemperatur: -40 °C bis +75 °C

• Relative Luftfeuchtigkeit: 5% bis 95% RH,nicht kondensierbar

• Höhenlage: ≤ 4000 m (Temperaturen sinken um 1 °C pro 200 m Höhe als Referenz für die Anpassung an große Höhen)

Elektrische Eingabe (Einphasen)

• Eingabe: TT/TNIT(Einphasen-Eingang)

• Eingangsspannungsbereich: 176 bis 265 Vac

• Nennspannung der Eingabe: 220 VAC

• Maximale Eingangsspannung: 300 VAC

• Maximaler Eingangsstrom: 22 A

• Start-Inrush-Strom: ≤ 15 A

Ausgangswerte (Wechselstrom-Ausgangsspannung/Frequenz, Gleichstrombusbereich, Effizienz, Schutz, Kommunikationsschnittstellenart, Abmessungen, Gewicht,Kühlmethode) sollte durch das amtliche Datenblatt/das Namensschild bestätigt werden.

Typische Anwendungsfälle

• Telekommunikationsstandorte / Basisstationen:Gewährleistung einer ununterbrochenen Wechselstromversorgung von Übertragungsgeräten, Switches, Routern und Standortcontrollern.

• Netzwerk- und Randinfrastruktur:Mikrodatenräume, Randschränke, verteilte Knotenpunkte, insbesondere dort, wo die Fernüberwachung die Besuche vor Ort reduziert.

• Privatnetze und industrielle Kommunikation:Eisenbahntransit, öffentliche Sicherheits-/Notfallnetze, Stromversorgungskommunikation, wo Kontinuität und Compliance von Bedeutung sind.

• Batteriebetriebene kritische Belastungen:Systeme, bei denen Gleichstrom-Batterienstränge oder Gleichstrom-Busse zur Sicherung der Stromversorgung verwendet werden und eine zuverlässige Umwandlung von Gleichstrom in Wechselstrom bei Netzausfällen erforderlich ist.

Einrichtung und Parallelbetrieb (praktische Anleitung)

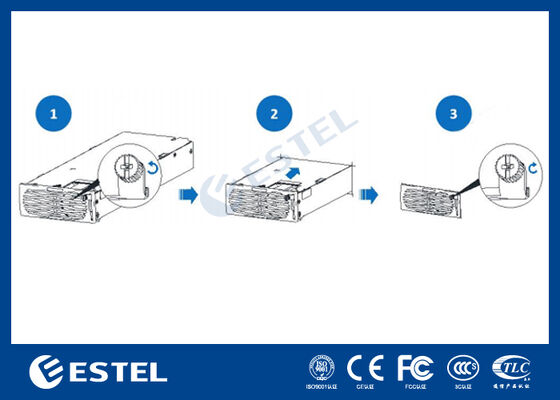

Anbringungsort:Gewährleistung einer ausreichenden Belüftung und Abstand zu direkten Wärmequellen und Feuchtigkeit.Verwenden Sie die vom Hersteller festgelegten Montagebahnen/Löcher und Drehmoment-Spezifikationen.

Leitungsgrundsätze (typische bewährte Verfahren):

1. Bereitstellung eines konformen Schutzes vorWechselstrom-Eingang(Schalter/Verteiler und Erdung).

2. VerbindenWechselstromleistungan den geschützten Ladebus oder die verteilte Einheit.

3. VerbindenGleichstrom-Eingang/Ausgangdem Gleichstrombus oder dem Batteriesystem je Polarität und Kabelgröße.

4. Verwendungzuverlässige Erdungund Routenüberwachung/Kommunikationskabel mit Abschirmung und Trennung von Stromkabeln zur Verringerung von EMI.

Parallelbetrieb (bis zu 3 Module):

• Verwenden Sie das gleiche Modell/die gleiche Version für Parallelsätze.

• Befolgen Sie die angegebenen Parallel-/Kommunikationsverkabelungs- und Adressregeln (falls zutreffend).

• Halten Sie die Kabellänge und die Impedanz so gleich wie möglich, um eine stabile Lastverteilung zu gewährleisten.

• Überlegen Sie die Planung der Redundanz (z. B. Kapazitätsspanne oder N+1) auf der Grundlage der Kritikalität des Standorts.

Betriebsbeschreibungen / Vorsichtsmaßnahmen

• Abwärmung über 45°C:in heißen Räumen einen anhaltenden Betrieb ohne ausreichenden Luftstrom ohne volle Belastung vermeiden; die Filter/Wärmeabwassersäule sauber halten.

• Nicht kondensierende Luftfeuchtigkeit:Vermeidung von Kondensation in Umgebungen mit großen Temperaturschwankungen; gegebenenfalls sollten Schrankenheizungen/Entfeuchtung berücksichtigt werden.

• Überlegungen zur Höhe:Verringerte Luftdichte beeinflusst die Kühlung; Reserveleistungsspanne und thermische Leistung in der Nähe von 4000 m.

• Stromnetzfluktuation und Überspannungsschutz:Wenn sich das Angebot nähern kann300 VACoder blitzgefährdet ist, einen geeigneten Überspannungsschutz und eine vorgelagerte Leistungskonditionierung einführen.
