DC-Stromversorgungssystem mit integriertem Fernmanagement für Telekommunikationsnetze

Produktübersicht

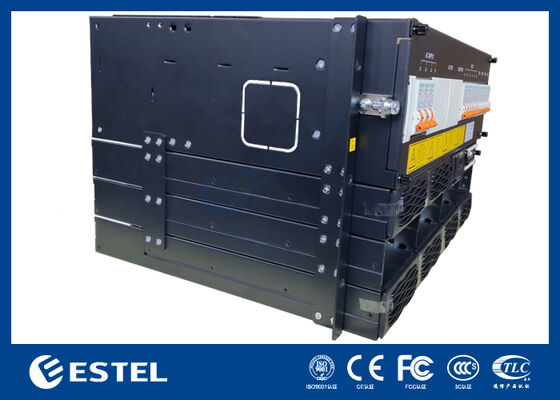

Das ET48400 Das DC-Rack-Stromversorgungssystem bietet eine hochkapazitive, robuste DC-Stromversorgungslösung, die speziell für Telekommunikationsinfrastrukturen, Rechenzentrumsbetriebe und industrielle Anwendungen entwickelt wurde, die eine zuverlässige DC-Stromverteilung benötigen. Es akzeptiert 380VAC-Dreiphaseneingang und liefert einen stabilen DC-Ausgang, der zwischen –43VDC und –58VDC einstellbar ist, mit einem Nennbetriebspunkt von –53,5VDC. Mit einer maximalen Ausgangsleistung von 24 kW unterstützt dieses System zuverlässig Installationen mit hohem Bedarf und erreicht gleichzeitig einen Wirkungsgrad von über 96 %.

Mit einem modularen und redundanten Design unterstützt das System bis zu 8*3000W-Gleichrichtermodule, die für N+1-Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt. Die Gleichrichter verwenden eine Zwangsluftkühlung, erreichen einen nahezu eins-Leistungsfaktor (≥0,99) und halten die Gesamtklirrfaktor (THDi ≤5 %) niedrig, um eine effiziente und saubere Stromumwandlung zu gewährleisten. Mit Frontzugriffswartung, Top-Panel-Verkabelung und IP20-Schutzart unterstreicht das 6HE-Rack-montierbare Gehäuse die Betriebssicherheit, die einfache Wartung und die unkomplizierte Integration in Standard-19-Zoll-Schränke.

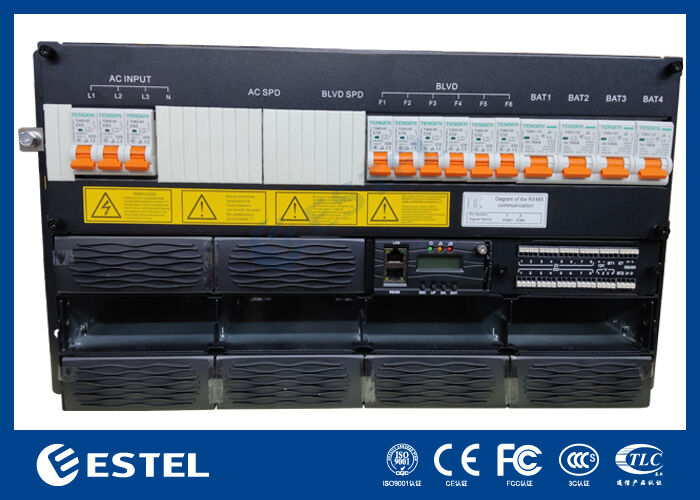

Die DC-Verteilerplatine ist mit 4*100A/1P-Batterieschutzschaltern ausgestattet und enthält 2*skalierbare LLVD und eine Batterie-Niederspannungsabschaltung (BLVD)-Funktionalität für ein sicheres und flexibles Energiemanagement. Systemintelligenz wird durch einen dedizierten Controller bereitgestellt, der 3 analoge Sensoreingänge, 8 digitale Statuseingänge und 8 konfigurierbare potentialfreie Alarmausgänge bietet. Fernüberwachung und -verwaltung werden über RS232/485- und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusanzeige und -konfiguration ermöglicht.

Das System wurde für den Einsatz unter anspruchsvollen Bedingungen entwickelt und arbeitet über einen erweiterten Temperaturbereich von –40℃ bis +65℃, toleriert eine relative Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend) und behält die volle Leistung in Höhen bis zu 3000 Metern bei. Durch die Kombination einer skalierbaren modularen Architektur mit bewährter Zuverlässigkeit ist dieses 24-kW-DC-Stromversorgungssystem eine robuste und skalierbare Energielösung für kritische Infrastrukturen, in denen die Stromverfügbarkeit von größter Bedeutung ist.

System

• Abmessungen: 482,0 (B) × 350,0 (T) × 6HE (H)

• Gewicht: ≤25 kg (ohne Gleichrichter)

• Kühlung: Natürliche Kühlung

• Installationsmodus: Installation auf einem 19-Zoll-Rack oder im Schrank

• Verkabelungsmodus: Obere Ein- und obere Ausgänge

• Wartungsmodus: Frontwartung, Unterstützung des Modulgradwechsels

• Schutzart: IP20

AC-Verteilung

• Eingangsmodus: 380VAC dreiphasig, 3*63A/1P+N

• Eingangsfrequenz: 45–66 Hz, Nennwert: 50 Hz/60 Hz

DC-Verteilung

• Ausgangsspannung: –43 ~ –58VDC, Nennwert: –53,5VDC

• Maximale Kapazität: 24kW (8*3 kW, N+1-Redundanz)

• Batterieschutzschalter: 4*100A/1P

• Lastschutzschalter:

• LLVD*2: Verwendung mit Verteilerkasten

• BLVD: 2*16A/1P+4*32A/1P

Gleichrichter

• Eingangsspannung: 85VAC ~ 300VAC, Nennwert 220VAC

• Wirkungsgrad: >96%

• Nennleistung: 3000W (176–300VAC)

• Betriebstemperatur: –40℃ ~ +75℃ (volle Leistung unter 50℃)

• Abmessungen: 106,5 mm (B) × 286 mm (T) × 41,5 mm (H) (1HE/H)

• Gewicht: ≤2 kg

• Kühlung: Zwangskühlung

• Leistungsfaktor: ≥0,99

• THD: ≤5%

• DC-Ausgang: –43 ~ –58VDC, Nennwert –53,5VDC, maximal 55A

Controller

• Modell: MC2600

• Signaleingang: 3 AI (3 Umgebungstemperatur), 8 DI

• Alarmausgang: 8 potentialfreie Kontakte

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umgebung

• Betriebstemperatur: –40℃ ~ +65℃ (volle Leistung unter 50℃)

• Lagertemperatur: –40℃ ~ +70℃

• Betriebsfeuchtigkeit: 5 % ~ 95 % (nicht kondensierend)

• Höhe: 0 ~ 3000 m (Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200 m zunimmt.)
