Telekommunikationssystem DC48V-Rektifikator mit fortgeschrittenem Fernmanagement

Produktübersicht

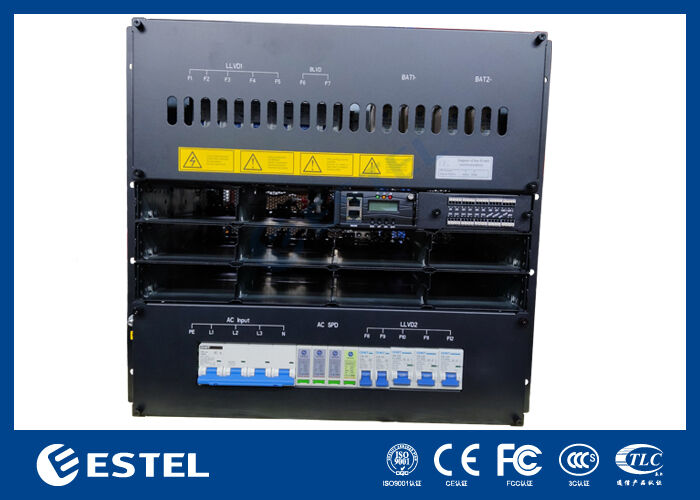

Die ET48750-M7E1010Das Gleichstrom-Rack-Stromversorgungssystem bietet eine leistungsfähige, widerstandsfähige Gleichstromlösung, die speziell für Telekommunikationsinfrastruktur, Rechenzentrumbetriebe,und industrielle Anwendungen, die eine zuverlässige Gleichstromverteilung erfordern. Es akzeptiert einen dreiphasigen 380VAC-Eingang und liefert eine stabile Gleichstromleistung, die zwischen ¥43VDC und ¥58VDC verstellbar ist, mit einem Nennbetriebspunkt von ¥53,5VDC.Dieses System unterstützt zuverlässig Anlagen mit hohem Bedarf und erzielt gleichzeitig eine Leistungsumwandlungseffizienz von mehr als 96%.

Mit einem modularen und redundanten Aufbau unterstützt das System bis zu 10*3000 Watt Geradliner-Module, die für N+1 Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt.Die Gleichrichter nutzen Luftkühlung, erreicht einen Leistungsfaktor von nahezu einer Einheit (≥ 0,99), und eine geringe Gesamtharmonische Verzerrung (THDi ≤ 5%) für eine effiziente und saubere Energieumwandlung erhalten.und IP20 Eintrittsschutz, das 10U-Rack-montierbare Chassis betont Betriebssicherheit, einfache Bedienung und einfache Integration in Standard-19-Zoll-Schränke.

Das Gleichstromverteilpanel ist mit einer 2*250A/2P-Batterie-Schaltanlage ausgestattet und umfasst 2LLVD und aBLVD-Funktionalität für ein sicheres und flexibles Strommanagement.und 6 konfigurierbare Trockenkontakt-AlarmrelaisFernüberwachung und -verwaltung werden über RS232/485 und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusansicht und -konfiguration ermöglicht.

Das System wurde für die Leistung unter anspruchsvollen Bedingungen entwickelt und arbeitet in einem erweiterten Temperaturbereich von 40 °C bis +65 °C. Es toleriert eine relative Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend).und hält die volle Leistung in Höhen bis zu 3000 m aufrechtDie Kombination einer skalierbaren modularen Architektur mit bewährter ZuverlässigkeitDieses 30 kW Gleichstromsystem ist eine robuste und skalierbare Energielösung für kritische Infrastrukturen, bei denen die Stromverfügbarkeit von größter Bedeutung ist..

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 10U ((H)

• Gewicht: ≤ 35 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingabe:380VAC dreiphasig, 125A/4P

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstkapazität:30kW ((10*3kw, N+1 Redundanz)

• mit einer Leistung von mehr als 10 W2*250A/2P Sicherung

• mit einer Leistung von mehr als 100 W

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD:2*100A/1P

• Gleichspannung: 10kA/20kA, 8/20μs

Rectifier

• Eingangsspannung:85VAC ~ 300VAC, Nennwert 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Modell: MC2600

• Signalanzug: 3 AI (3 Umgebungstemperatur), 7 DI

• Alarmausgang: 6 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
