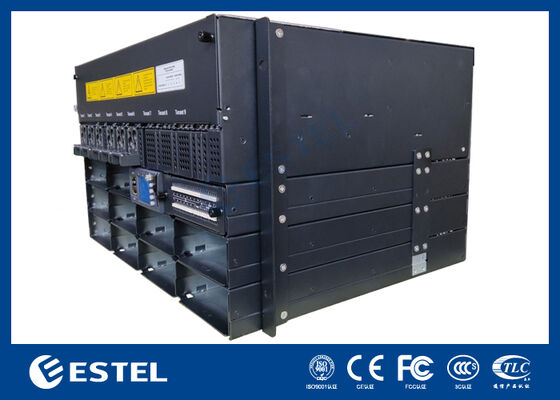

6U Rack-Mount Telecom DC48V-Rektifikator-Leistungssystem mit Fernsteuerung

Produktübersicht

Die ET481050-M7E106Das Gleichstrom-Rack-Stromversorgungssystem bietet eine leistungsfähige, widerstandsfähige Gleichstromlösung, die speziell für Telekommunikationsinfrastruktur, Rechenzentrumbetriebe,und industrielle Anwendungen, die eine zuverlässige Gleichstromverteilung erfordern. Es akzeptiert Eingaben von L1*3, L2*2, L3*2, N*6 und liefert eine stabile Gleichstromleistung, die zwischen 43VDC und 58VDC eingestellt werden kann, mit einem Nennbetriebspunkt von 53,5VDC.,Dieses System unterstützt zuverlässig Anlagen mit hohem Bedarf und erzielt gleichzeitig eine Leistungsumwandlungseffizienz von mehr als 96%.

Mit einem modularen und redundanten Aufbau unterstützt das System bis zu 10*3000 Watt Geradliner-Module, die für N+1 Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt.Die Gleichrichter nutzen Luftkühlung, erreicht einen Leistungsfaktor von nahezu einer Einheit (≥ 0,99), und eine geringe Gesamtharmonische Verzerrung (THDi ≤ 5%) für eine effiziente und saubere Energieumwandlung erhalten.und IP20 Eintrittsschutz, das 6U-Rack-montierbare Chassis betont Betriebssicherheit, einfache Bedienung und einfache Integration in Standard-19-Zoll-Schränke.

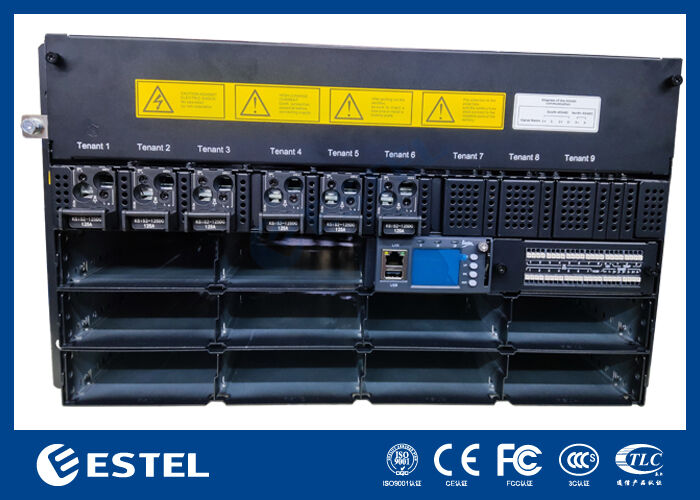

Das Gleichstromverteilfeld ist mit RTN+ und BATT-Busbar ausgestattetund beinhaltet beideLLVD undBLVD-Funktionalität für ein sicheres und flexibles Strommanagement.und 7 konfigurierbare Trockenkontakt-AlarmrelaisFernüberwachung und -verwaltung werden über RS232/485 und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusansicht und -konfiguration ermöglicht.

Das System wurde für die Leistung unter anspruchsvollen Bedingungen entwickelt und arbeitet in einem erweiterten Temperaturbereich von 40 °C bis +65 °C. Es toleriert eine relative Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend).und hält die volle Leistung in Höhen bis zu 3000 m aufrechtDie Kombination einer skalierbaren modularen Architektur mit bewährter ZuverlässigkeitDieses 30 kW Gleichstromsystem ist eine robuste und skalierbare Energielösung für kritische Infrastrukturen, bei denen die Stromverfügbarkeit von größter Bedeutung ist..

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingabe:L1*3, L2*2, L3*2, N*6, intelligenter Leistungsschalter

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstkapazität:30kW ((10*3kw, N+1 Redundanz)

• mit einer Leistung von mehr als 10 WRTN+ und BATT-Busbar

• mit einer Leistung von mehr als 100 W

• (Das ist nicht der Fall.)Ein intelligenter Schaltkreislaufschalter): 6*125A/1PN + reserviert 3*≤125A/1PN

• BLVD:RTN+ und BATT-Busbar

Rectifier

• Eingangsspannung:85VAC ~ 300VAC, Nennwert 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Modell: MC2900

• Signalanzug: 4 AI (3 Umgebungstemperatur), 8 DI

• Alarmausgang: 7 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
