ET48300-005 Eingebettetes Stromversorgungssystem für ununterbrochene Stromversorgung und Außenschrank

ET48300-005 Eingebettetes Stromversorgungssystem für unterbrechungsfreie Stromversorgung und Außenschränke

ET48300-005 Einführung in das eingebettete DC-Stromversorgungssystem

Die Subrack-Stromversorgung ET48300-005 verfügt über ein kompaktes 5U-Höhendesign, um den kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugangsgeräten und Switches gerecht zu werden. Das System hat eine maximale Leistungskapazität von 300A mit AC-, Batterie- und Last-MCBs. Kabel sind von vorne zugänglich mit MCBs und Sammelschienen.

Hauptmerkmale

• Standard-19-Zoll-Breite: Gewährleistet Kompatibilität für breite Anwendung.
• Kompakte 5U-Höhe: Spart Platz und reduziert Installationskosten.
• Frontbedienung und Kabelzugang: Bietet ästhetische Anmutung und sichere Wartung.
• Fortschrittliches Batteriemanagement: Verlängert die Batterielebensdauer und bietet verschiedene Kommunikationsports (RS485, Internetport, potentialfreie Kontakte) für flexible Vernetzung und Fernüberwachung.
• Hot-Swap-fähiger Gleichrichter und Controller: Ermöglicht einfache und schnelle Online-Wartung.
• Breiter Eingangsspannungsbereich (85-300Vac): Passt sich an verschiedene Stromnetzbedingungen an.

Anwendungsszenarien

• Funkbasisstationen
• Übertragungsnetze
• Kommunikationsnetze für Unternehmen

Spezifikationen

AC-Verteilung

• Eingangsmodus: 220VAC einphasig
• Eingangskapazität: 1 × 100A/2P
• Eingangsfrequenz: 45~65Hz (Nennwert: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

DC-Verteilung

• Ausgangsspannung: -43 bis -58VDC (Nennwert: -53,5VDC)
• Maximale Kapazität: 18kW
• Batterieschutzschalter: 2 × 125A (1-polig)
• Lastschutzschalter:
  • LVD: 32A (1-polig) × 2 + 40A (1-polig) × 2 + 63A (1-polig) × 3
  • BLVD: 6A (1-polig) × 2 + 10A (1-polig) × 2 + 16A (1-polig) × 2
• Gleichrichtereingangsspannung: 85VAC bis 300VAC (Nennwert 220VAC)
• Wirkungsgrad: >96%
• Nennleistung: 3000W (176~300VAC)
• Arbeitstemperatur: -40℃ bis +75℃ (volle Leistung unter 50℃)
• Abmessungen: 106,5mm(B) × 286mm(T) × 41,5mm(1U/H)
• Gewicht: ≤2kg
• Kühlmodus: Zwangskühlung
• Leistungsfaktor: ≥0,99
• Klirrfaktor (THD): ≤5%

Controller

• Signaleingang: 4 AI (3 Batterietemp., 1 Umgebungstemp.), 7 DI (SPD, 6 allgemeine DI)
• Alarm-Ausgang: 6 potentialfreie Kontakte
• Kommunikationsport: RS485, SNMP
• Anzeigemodus: LCD

Umgebung

• Betriebstemperatur: -40℃ bis +75℃ (volle Leistung unter 50℃)
• Lagertemperatur: -40℃ bis +70℃
• Betriebsfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Höhe: 0 bis 3000m (Für Höhen zwischen 2000m und 3000m verringert sich die maximale Betriebstemperatur um 1℃ für jede 200m Höhenzunahme.)

Diese Übersicht bietet ein umfassendes Verständnis des eingebetteten DC-Stromversorgungssystems ET48300-005, das für Zuverlässigkeit und Effizienz in verschiedenen Telekommunikationsanwendungen entwickelt wurde.

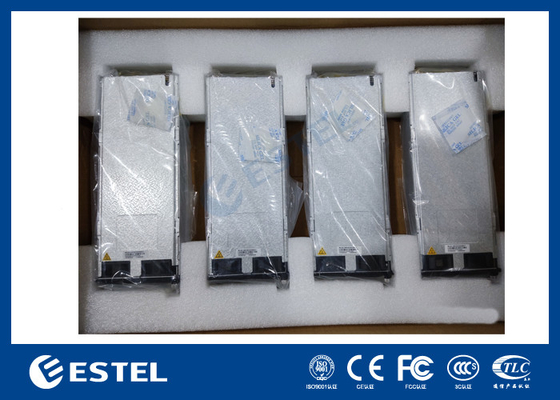

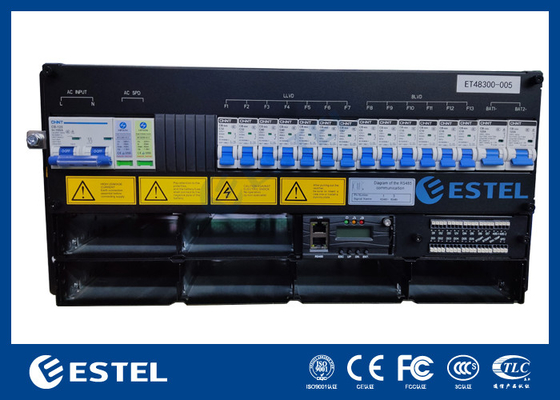

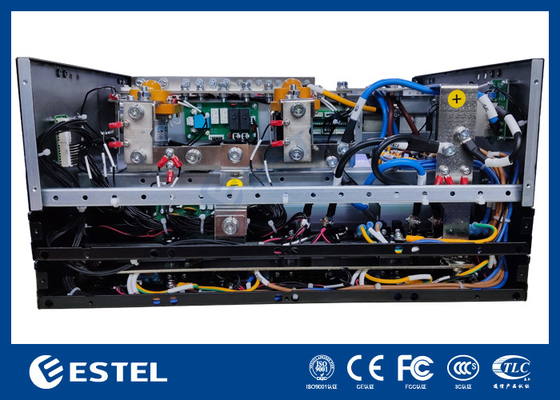

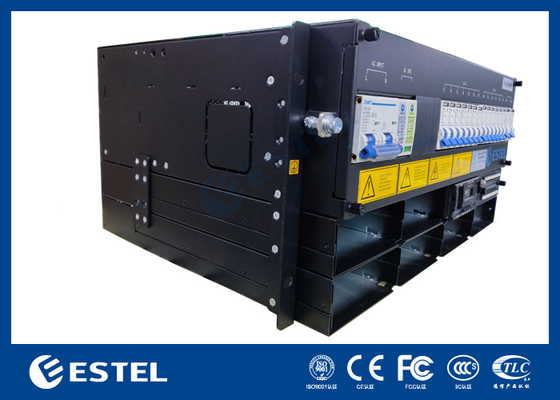

ET48300-005 Bilder des eingebetteten Stromversorgungssystems:
