Schmale Rack-Montage-DC-Stromversorgungseinheit für Telekommunikationsschränke und Netzwerkausrüstungsräume mit geschlossenem Metallgehäuse
Produkt-Details
schmale Rack-Montage-DC-Stromversorgungseinheit
,Stromversorgung für Telekommunikationsschränke
,Stromversorgungseinheit für Netzwerkausrüstungsräume
Schlankes DC-Netzteil zur Rackmontage für Telekommunikationsschränke und Netzwerkgeräteräume mit geschlossenem Metallgehäuse
Produktbeschreibung des Gleichstrom-Netzteils

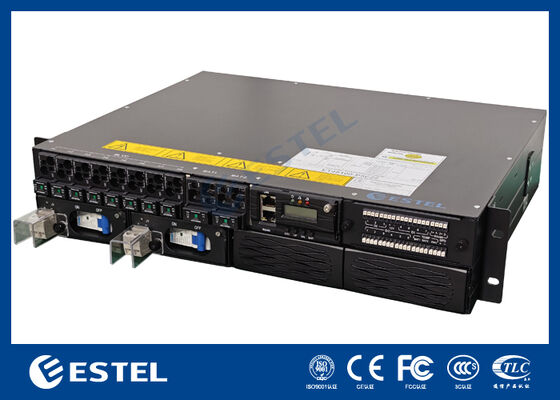

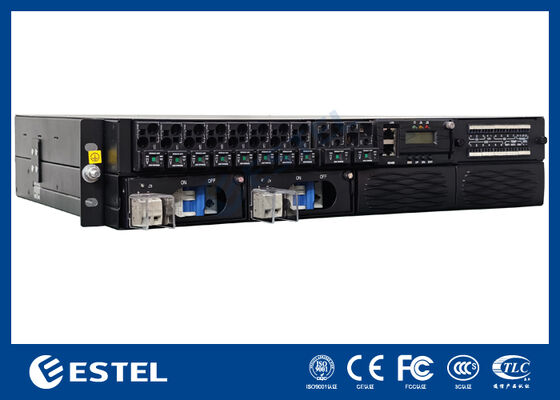

Das Slim Rack Mount DC Power Unit wurde speziell für Telekommunikationsschränke, Netzwerkgeräteräume und Kommunikationsinfrastrukturen entwickelt, bei denen eine kompakte Installation, mechanischer Schutz und zuverlässige Wärmeableitung unerlässlich sind. Das Gerät ist in einem flachen Metallgehäuse untergebracht und mit seitlichen Montagehalterungen ausgestattet, um eine sichere Installation in 19-Zoll-Racks zu gewährleisten.
Schlüssel Merkmale des Gleichstromnetzteils
Schlankes Rack-Mount-Design: 1 HE Höhe sorgt für eine effiziente Nutzung des Rack-Platzes.
-
Verstärktes Metallgehäuse: Das robuste Metallgehäuse schützt interne Komponenten und Verkabelung vor physischen Schäden.
-

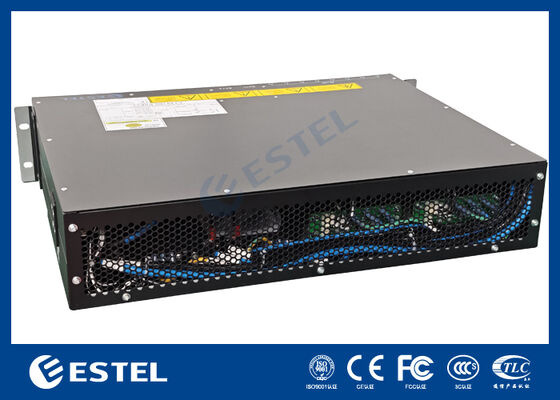

Effiziente Hinterlüftung: Das hintere Wabennetz-Panel ermöglicht eine optimale Luftzirkulation zur Wärmeableitung und verbesserten Kühlung.
-

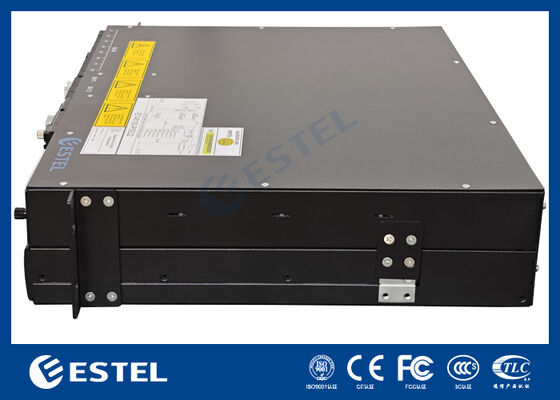

Seitliche Montagehalterungen: Sichere Installation in Standard-19-Zoll-Racks.
-
Verschraubte Abdeckung: Stabile Baugruppe mit einfachem Zugang für Wartungsarbeiten.
-
Anpassbare Struktur: Anpassbar an unterschiedliche Projektanforderungen.
-
Organisiertes internes Layout: Übersichtliche Kabelführung für sichere und effiziente Verkabelung.
Technische Daten des Gleichstrom-Netzteils
|
Artikel |
Spezifikation |
|
Produkttyp |
Schlankes DC-Netzteil für die Rackmontage |
|
Gehäusetyp |
Flaches Metallgehäuse mit geschlossenem Gehäuse |
|
Formfaktor |
1U-Rackmontierbar |
|
Abmessungen |
482,0 mm (B) x 250,6 mm (T) x 44,45 mm (H) |
|
Gewicht |
3,5 kg |
|
AC-Eingang |
220VAC einphasig |
|
DC-Ausgangsspannung |
-48 V Gleichstrom |
|
Nennleistung |
Bis zu 1,5 kW |
|
MCB-Schutz |
Mehrere MCBs für Überlastschutz und Kurzschlussschutz |
|
SPD-Module |
Überspannungsschutzgeräte (SPD) für den Überspannungsschutz |
|
Montagehalterungen |
Seitliche Montagehalterungen für sicheren Rackeinbau |
|
Abdeckungsbefestigung |
Die obere Abdeckung ist für eine stabile Montage mit mehreren Schrauben befestigt |
|
Internes Layout |
Organisierte Kabelführung für eine übersichtliche und sichere Verkabelung |
|
Betriebstemperatur |
-20°C bis +70°C |
|
Lagertemperatur |
-40°C bis +85°C |
|
Luftfeuchtigkeit |
5 % bis 95 % nicht kondensierend |
|
Kommunikationsschnittstelle |
Optional SNMP, RS485, LAN für Fernüberwachung |
Betriebsrichtlinien vonder DC-Stromversorgungseinheit
-
Installation:
Befestigen Sie das Slim Rack-Mount DC Power Unit mithilfe der mitgelieferten seitlichen Montagehalterungen sicher in einem 19-Zoll-Rack.
Stellen Sie sicher, dass rund um die hintere Lüftungsblende ausreichend Freiraum vorhanden ist, um während des Betriebs eine optimale Luftzirkulation und Wärmeableitung zu gewährleisten.
-
Kabelführung und Anschlüsse:
Schließen Sie das AC-Eingangskabel an die 220-VAC-Stromquelle an.
Achten Sie beim Anschluss des -48-V-DC-Ausgangs an Telekommunikations- oder Netzwerkgeräte auf die richtige Polarität.
Stellen Sie sicher, dass alle Kabel ordnungsgemäß im Gerät verlegt und befestigt sind, um Schäden zu vermeiden.
-
MCB- und SPD-Schutz:
Bestätigen Sie die ordnungsgemäße Installation und Nennleistung der MCBs für jeden Speisestromkreis und stellen Sie sicher, dass die SPD-Module zum Überspannungsschutz vorhanden sind.
Testen Sie die MCBs nach der Installation, um sicherzustellen, dass der Überlast- und Kurzschlussschutz wie erwartet funktioniert.
-
Fernüberwachung:
Das Gerät ist mit Kommunikationsschnittstellen wie LAN, RS485 und SNMP für die Integration in Fernüberwachungssysteme ausgestattet.
Konfigurieren Sie die Kommunikationseinstellungen, um das System mit einer zentralen Überwachungsplattform für Echtzeitdiagnosen zu verbinden.
-
Wartung:
Überprüfen Sie regelmäßig die internen Komponenten und die Verkabelung, um sicherzustellen, dass keine losen Verbindungen vorhanden sind.
Reinigen Sie regelmäßig die hintere Lüftungsblende und die Lüftungsschlitze, um eine effiziente Kühlung aufrechtzuerhalten und eine Überhitzung zu verhindern.
Überprüfen Sie regelmäßig den MCB-Status, um die ordnungsgemäße Funktion sicherzustellen, und ersetzen Sie beschädigte Schutzmodule.
-
