Megmeet MC2600 Gleichspannungskontroller - ARM Cortex-M4, verwaltet 40 Korrekturgeräte und Solarmodule

Megmeet MC2600 Gleichspannungskontroller - ARM Cortex-M4, verwaltet 40 Korrekturgeräte und Solarmodule

Einleitung

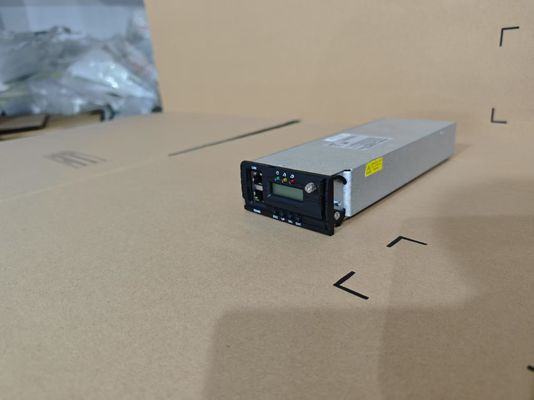

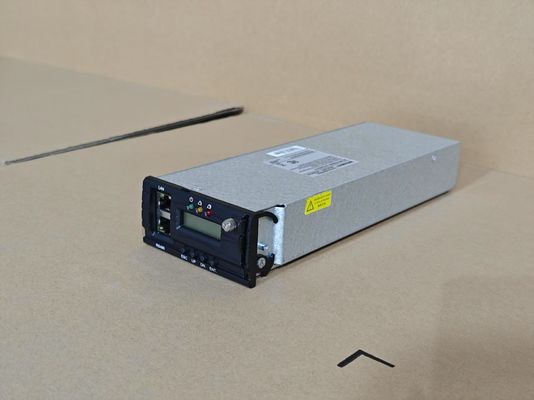

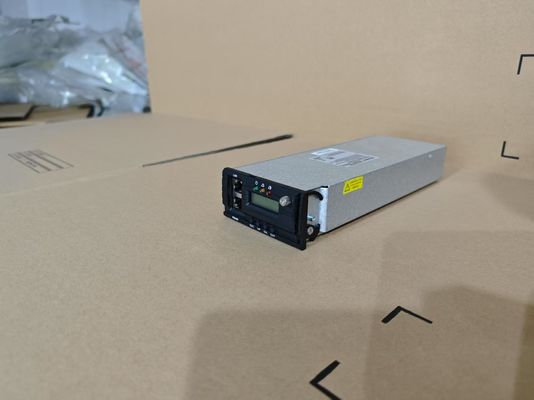

Der MC2600 ist der von Megmeet entwickelte Gleichspannungscontroller der neuen Generation. Der Controller verwendet AR 32-Bit Cortex-M4CPU als primären Prozessor.Benutzerfreundlich, und eine einfach zu bedienende Schnittstelle, leistungsstarke HBrid-Strommanagementfunktion einschließlich Dieselmanagement, VRLA- und Ithium-Ionenbatterien und Solarmodule.

Wesentliche Merkmale

• Automatischer Batterieversuch einschließlich fortgeschrittener geplanten Prüfung, Konstanztest und Kurztest
• Minimieren Sie die Installationszeit mit der Funktion Konfigurationsdateiupload
• Niedrigere Betriebskosten durch Energieeinsparung Standbyfunktion für den Geradliner
• Verwaltet von 1 bis 40 Gleichrichter

Messung

24 x analoge und 9 x digitale Ausgabeanzeigen einschließlich: Systemspannung, Laststrom, Batteriestrom, Batterie­Temperatur, 8*Dl, 8*D0, usw.

Kommunikation

Der Controller kommuniziert mit dem Hostcomputer in 2 Modi: Rs485 und Ethernet (WEB oder SNMP).Datenprotokolle und Historienalarm können über den Webbrowser WEB heruntergeladen werdenDie Kommunikation zwischen Steuerung und Korrektur und den Solarmodulen erfolgt über die CAN-Kommunikation.

SNMP-Protokoll unterstützt GET, SET und TRAP 4xRs485-Ports für Batterie-BMS, DG oder Erweiterungsfunktionsgerät

Alarmhistorieprotokoll

1000 Ereignis-Alarmverlauf, FlFO für die Systemanalyse

Systemstatrs Protokoll

1000 Aufzeichnungen der Ausgangsspannungs- und Laststromwerte und 50 Aufzeichnungen der historischen Batterieprüfwerte

LCD und LED

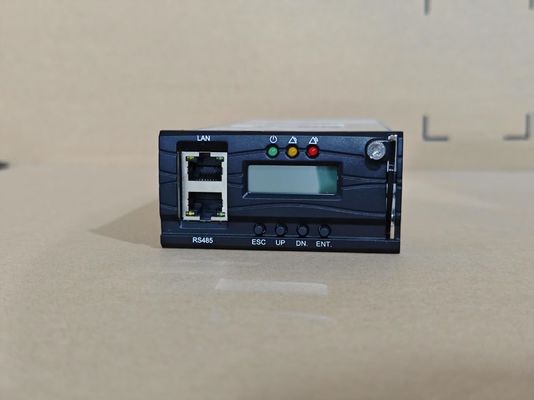

128 x 32 LCD-Bildschirm für den Zugriffszustand, Alarme, Benutzereinstellungen; grüne/gelbe/rote LEDs geben Betriebszustand und Alarme an

Batteriemanagement

• Schwimmbetrag/Boost-Gebühr
• Batterieprüfung
• Temperaturkompensation
• Vorhersage der Batteriekapazität
• Niedrigspannung/Kappen-Abschaltung
• Niedrige/hohe Temperatur
• Abschaltung

Batteriemanagement

• Verwaltet mehrere Megmeet-Rektifikatoren und/oder Solarmodule in einem System
• Ausgleich der Ausführungszeit des Geradliners für
• Lebenszeitoptimierung
• Optimierung der Anzahl der aktiven
• Geradliner für höchste Effizienz

Alarme/Ereignisse

• SPD-Alarm
• Digitale Eingabe-Alarme
• Alarm für die Lastsicherung
• Manueller Alarmmodus
• Aktuelles Ungleichgewicht
• Alarm für die Umgebungstemperatur
• Abschalten der Last
• Wechselstromversagen
• Alarm für die Sicherung der Batterie
• Akkuentladung
• Akku-Test fehlschlägt
• Ungleichgewicht der Batterie
• Batterie trennen
• Fehler des Batterie-Temperatursensors
• Alarm für die Temperatur der Batterie
• BMS-Kommunikation
• Ausfall des AC-Eingangs des Berichtigers
• Fehler des Berichtigungsgeräts
• Fehler des Korrekturventilators
• Richterschutz aktiviert
• Zustand des Berichtigungsgeräts eingeschaltet/ausgeschaltet
• Kommunikationsfehler mit dem Korrektor
• Energiesparmodus der Anlage
• Unterbrechung des Energiesparmodus
• Kommunikationsfehler mit Solarmodul
• Fehler des Solarmoduls
• Fehl des Solarmodulventilators
• Schutz der Solarmodule aktiviert
• Zustand des Sonnenmoduls eingeschaltet/ausgeschaltet
• Ausfall des Eingangs des Solarmoduls
• Wechselstrom über Spannung und unter Spannung
• Gleichstrom über Spannung und unter Spannung
