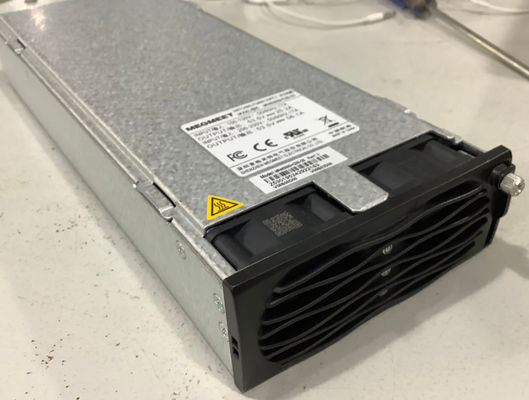

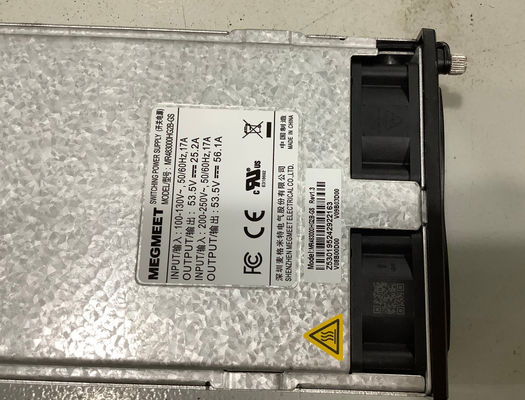

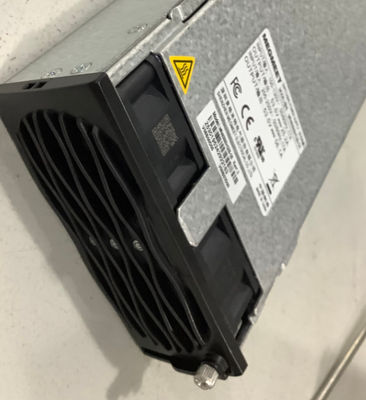

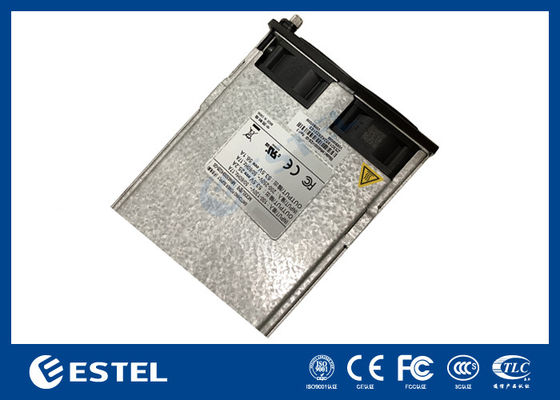

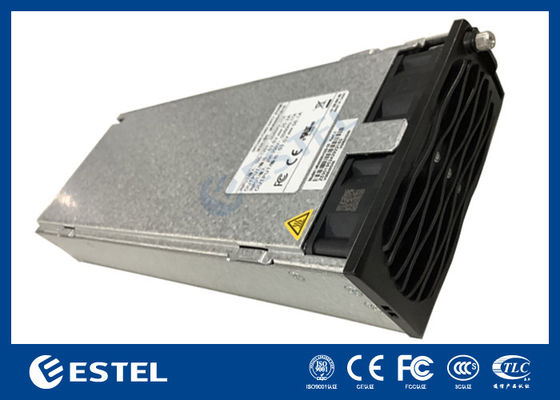

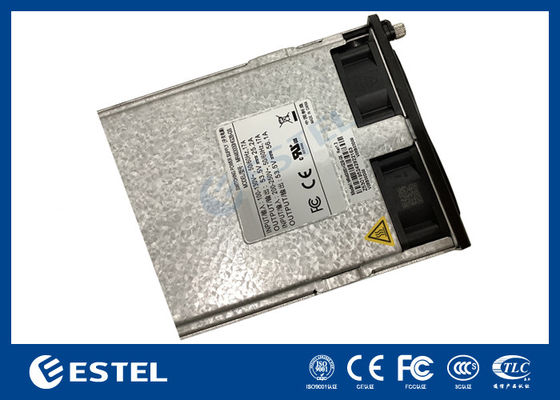

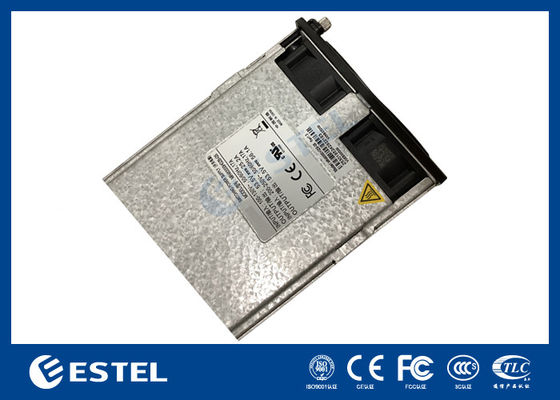

MR483000HG2B-GS 48V 3000W hocheffizientes Gerüstmodul mit warmwechselbarem breitem Eingangsbereich 85 290VAC
Produkt-Details
48-Volt-3000-Watt-Gerechtigungsmodul
,Telekommunikationsleistung
,die mit heißem Austausch ausgetauscht wird
MR483000HG2B-GS 48V 3000W Hocheffizienz-Rektifiziermodul warmwechselbarer breiter Eingangsbereich 85 290VAC
MR483000HG2B-GS ist eine Stromversorgungseinrichtung, die eine Standard-Wechselstromanspannung in eine stabile 48Vdc umwandelt
Kommunikationsnetzteil.
Für eine größere Lastkapazität können die Geradlinermodule parallel angeschlossen werden oder ein zusätzliches unabhängiges Überwachungsmodul zur intelligenten Steuerung verwendet werden.
Das Geradlinermodul ist eine modulare Einheit, die mit Regalen und Schränken kompatibel ist.
Erscheinung des Telekommunikationssystems
Einführung von Modulen des Telekommunikationssystems
|
Zuverlässig |
|
|
MTBF |
> 500 000 Stunden (25°C) |
|
Hörbar Geräusche |
|
|
Spezifikation |
≤ 55 dB (A) (40°C) |
Schnittstellenbeschreibung des Telekommunikationssystems
Definition des Moduls "Goldfinger"von Telekommunikationsnetzwerken
|
Ausrüstung Zahl |
Beschreibung der Pinfunktion |
|
1,2 |
Ausgang 48V |
|
3,4 |
Vorladung |
|
5,6 |
Ausgang 48V+ |
|
7 |
Gruppenadressdraht des Geradliners |
|
8 |
Inneres Adressdraht des Geradliners |
|
13 |
CANL |
|
14 |
Kann |
|
31,32 |
Modulschutzgelände |
|
33,34 |
Wechselstrom-Eingang neutral ((N) |
Modul-Panel-Einführung des Telekommunikationssystems
Beschreibung der Anzeigeleuchten des Geradlinermodulsvon Telekommunikationsnetzwerken
|
Indikator |
Indikator Farbe |
Status |
Beschreibung des Status |
vorgeschlagene Lösung |
|
Macht Indikator |
Grün |
Auf |
Modul-AC-Eingang ist normal |
Normalzustand, keine Maßnahmen erforderlich |
|
Ausgeschaltet |
Der Wechselstrom-Eingang des Moduls ist abnormal (keine Eingangsleistung) Versorgung, Eingangsstromversorgung Überspannung und Unterspannung usw.) |
Überprüfen Sie, ob die Eingabe normal ist; wenn die Eingabe normal ist, ersetzen Sie Geradlinermodul |
||
|
4 Hz Blinken (4mal/Sekunde) |
Status der manuellen Abfrage |
Normalzustand, keine Maßnahmen erforderlich |
||
|
Alarm Indikator |
Gelb |
Ausgeschaltet |
Keine Anomalie |
Normalzustand, keine Maßnahmen erforderlich |
|
Auf |
Temperaturvorwarnung (Umgebungstemperatur über 65 °C ~ Übertemperatur-Ausschaltung) |
Überprüfen Sie, ob die Lüftung Modulblockade und ob die Umgebungstemperatur normal ist |
||
|
Stillstandsstillstand (wenn das Modul in Stillstand ist) Schließung, nur die Schutzanzeige eingeschaltet ist und die Modul meldet keinen Alarm) |
Normalzustand, keine Maßnahmen erforderlich |
|||
|
290Vac Spannung < 300Vac |
Überprüfen Sie, ob die Eingangsspannung normal ist |
|||
|
Modulstrombegrenzung |
Normalzustand, keine Maßnahmen erforderlich |
|||
|
4 Hz Blinken (4mal/Sekunde) |
Modulhardware-Adressenfehler |
Überprüfen Sie, ob das Modul eingesetzt und gesperrt ist |
||
|
0.5 Hz Blinken (1mal/2s) |
Die Kommunikation zwischen Modul und Außen ist unterbrochen. |
Das Geradlinermodul wird ersetzt oder Überwachungsmodul; Überprüfen Sie die CAN-Busverleitung des Stromversorgungssystems auf Fehler. |
||
|
Fehleranzeiger |
Rot |
Ausgeschaltet |
Keine Anomalie |
Normalzustand, keine Maßnahmen erforderlich |
|
Auf |
Der Ausgang ist gesperrt wegen Überspannung oder das Modul ist nicht an Ort und Stelle |
Trennen Sie das Geradlinermodul, warten Sie mehr als 1 Minute, und dann stecken Sie es ein |
||
|
Keine Ausgabe aufgrund eines internen Fehlers des Geradlinermoduls |
Modul des Geradliners ersetzen |
-
