| Paket: | Kartons | Batterie-Input: | 2×125A/1P-Bremser, LVD 200A |
|---|---|---|---|
| Gleichrichter: | MR48-Serie (MR484000SG1-GS: 4000W, Wirkungsgrad von 96,5%) | AC-Ausgang: | Bei der Prüfung der Einheitlichen Prüfverfahren sind die folgenden Anforderungen zu beachten: |
| Batterieverteilung: | 43~-58VDC, Nennwert -53,5VDC | Eingangsspannung Gleichstrom: | 85-300VAC (Gleichrichtereingang) |
| Nennkapazität: | 9 kW Standard, maximal 12 kW (mit 3×4 kW Geradlinern) | Produziert von: | ESTEL |
| Hervorheben: | Kompaktes Telekommunikations-Stromversorgungssystem,Stromnetz der Telekommunikation 2u,Rackmontage-Telekommunikations-Stromversorgung |
||

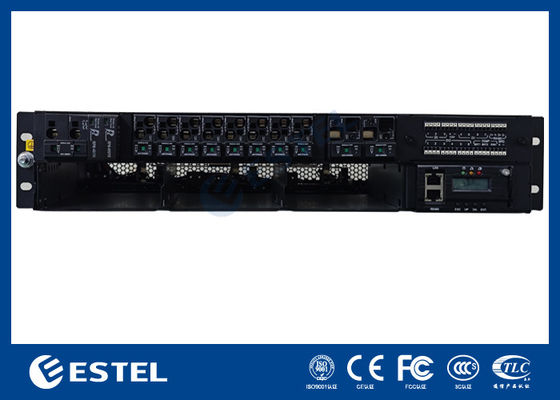

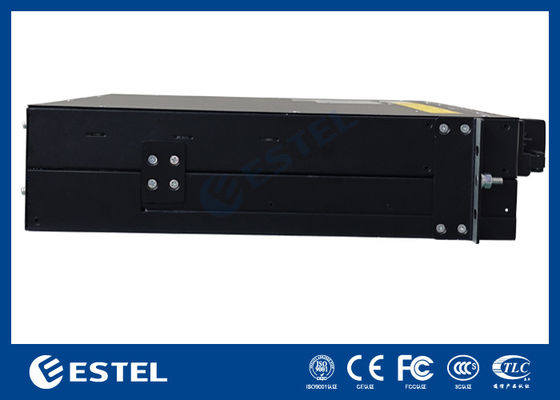

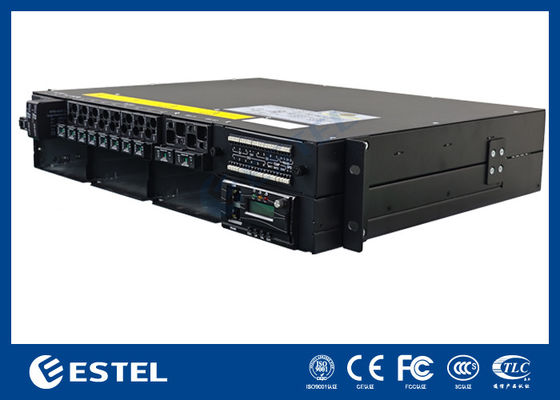

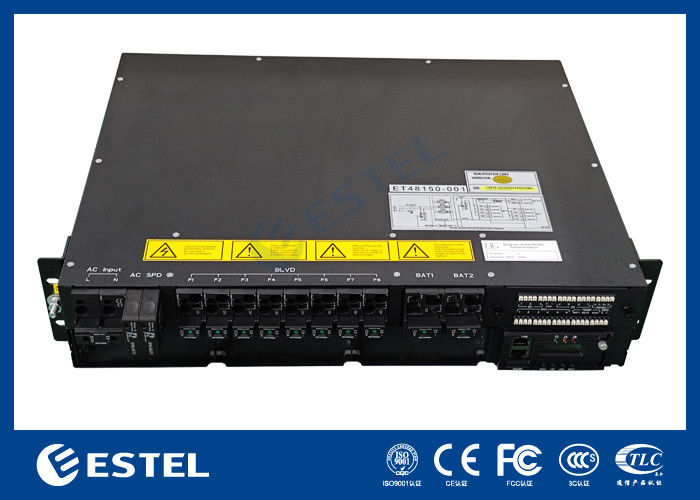

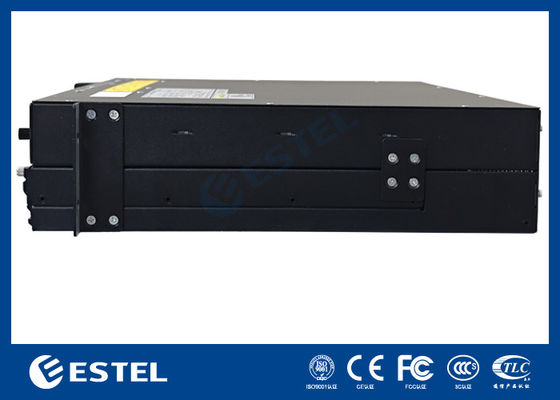

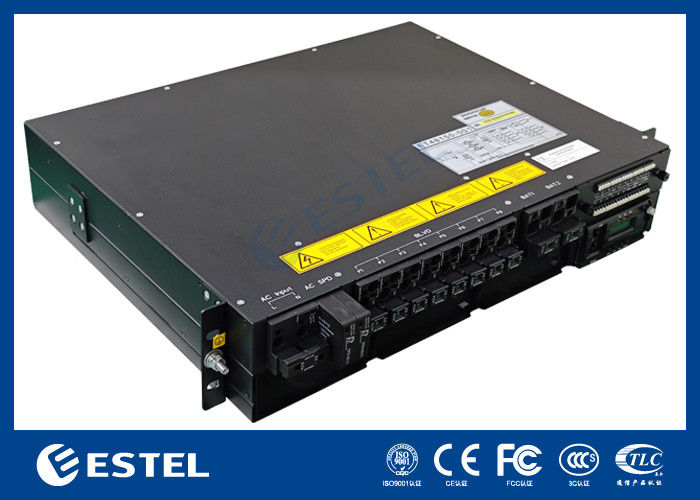

ET48200 M5E32A 2U Kompaktstromsystem - Hochdichte 12KW Rack-Mount für Telekommunikation
Einleitung
Der ESTEL ET48200 M5E32A ist eine neue eingebettete kompakte Stromversorgung mit einem neuartigen architektonischen Design, das eine geringe Größe und eine hohe Leistungsdichte (bis zu 12 kW in 2U) bietet.Dieses System legt Wert auf die Flexibilität der Kunden.
Seine hochdichten steckbaren Leistungsschalter und -richter ermöglichen eine mühelose Feldkonfiguration, um unterschiedliche Anwendungsanforderungen zu erfüllen.Die Geräte der Serie MR48 in Verbindung mit dem Steuergerät MC2600 gewährleisten eine sichereDie MR48-Serie, die auf der bewährten Technologie von ESTEL basiert, ist bereit, zukünftigen Anforderungen gerecht zu werden.
Wesentliche Merkmale
Anwendungsszenarien
Spezifikationen
| Produktmodell | ET48200 M5E32A | ||
| System | Abmessung (mm) | 482.0(W) *350.0(D) *2U(H) | |
| Gewicht | < 10 kg (ohne Geradlinermodul und Verpackung) | ||
| Kühlmethode | Natürliche Kühlung | ||
| Einrichtung | 19 Zoll Rackhalter | ||
| Routingmethode | Vordere Ein- und Ausgangsanlage | ||
| Wartungsmethode | Vorwärtswartung, Stützungs-Hot-Swap | ||
| Schutzniveau | IP20 | ||
| Wechselstromverteilung | Eingangsmodus | Einphasen 220V | |
| Eingabekapazität | 1 * 63A/2P | ||
| Häufigkeit | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | ||
| Wechselstrom-SPD | 10kA/20kA, 8/20μs | ||
| Gleichstromverteilung | Ausgangsspannung | -43~-58VDC, Nennleistung: -53,5VDC | |
| Höchstkapazität | 9 kW (3 kW*3) | 12 kW (4 kW*3) | |
| mit einer Leistung von mehr als 1000 W | 2 * 125A/1P | ||
| mit einer Leistung von mehr als 1000 W | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((Max 8 Belastungs-MCBs)) | ||
| 1 x LVD 200A | |||
| Modul für die Berichtigung | Eingangsspannung | 85VAC ≈ 300VAC, Nennwert: 220VAC | |
| Effizienz | ≥ 96,6% | ||
| Nennleistung | Einheit für die Berechnung der Leistung von elektrischen Antrieben mit einer Leistung von mehr als 1000 W | ||
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | ||
| Größe | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | ||
| Gewicht | ≤ 2,1 kg | ||
| Kühlmethode | Zwangskühlung | ||
| Leistungsfaktor | ≥ 0,99 @ 220Vac 20-100% Belastung | ||
| Steuerung | Eingangssignal | 4 Al ((3 Batterietemperatur, 1 Umgebungstemperatur),7 Dl ((SPD, 6 allgemeine Dl) | |
| Ausgang der Alarmanlage | 6 trockener Kontakt | ||
| Kommunikationshäfen | RS485, SNMP | ||
| Anzeigemodus | Bildschirm | ||
| Umwelt | Betriebstemperatur | -40°C bis +65°C | |
| Lagertemperatur | -40°C bis +70°C | ||
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | ||
| Höhenstand | 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur mit jedem Anstieg von 200 m um 1 °C) | ||
Diagramm
MR483000HG2B-CS
| ACEingang | Gleichstrom-Ausgang | ||
| Eintrittsspannung (Nennwert) | 110 VAC/220 VAC | Ausgangsspannung | -42 bis -58VDC, eingestuft: -53,5VDC |
| Eingangsspannungsbereich | 85 bis 290 VAC | Höchstwirksamkeit | > 96% |
| Maximale Eingangsströmung | 18A | Höchstkapazität | 3000 W |
| Eingabefrequenz | 45 bis 65 Hz | Maximaler Ausgangsstrom | 56.1A |
| Leistungsfaktor | ≥ 0,99 (220VAC @ 20% bis 100% Belastung) | THD | ≤ 5% @ 50% bis 100% Belastung |
| Kontrolle und Überwachung | Umwelt | ||
| Kommunikationsprotokoll | Kann | EMV | Einheitliche Kennzeichnung für die Verwendung in der Luftfahrt |
| LED-Leuchte | Grün-Normal; gelb-Alarm; rot-Fehler | Sicherheit | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
MR484000SG1-GS
l Höchstwirkungsgrad > 96,5%
L Leistung von 45°C bis 75°C
l Leistung bei < 176 VAC
l Hohe Leistungsdichte
| ACEingang | Gleichstrom-Ausgang | ||
| Eintrittsspannung (Nennwert) | 110 VAC/220 VAC | Ausgangsspannung | -42 bis -58VDC, eingestuft: -53,5VDC |
| Eingangsspannungsbereich | 85 bis 290 VAC | Höchstwirksamkeit | > 96,5% |
| Maximale Eingangsströmung | 26A | Höchstkapazität | 4350 W |
| Eingabefrequenz | 45 bis 65 Hz | Maximaler Ausgangsstrom | 81.3A |
| Leistungsfaktor | ≥ 0,99 (220VAC @ 20% bis 100% Belastung) | THD | < 3% @ ≥ 50% Belastung |
| Kontrolle und Überwachung | Umwelt | ||
| Kommunikationsprotokoll | Kann | EMV | Einheitliche Prüfverfahren für die Prüfung von Schadstoffen und Stoffen |
| LED-Leuchte | Grün-Normal; gelb-Alarm; rot-Fehler | Sicherheit | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
MC2600 Steuerung
Einleitung
Der MC2600 ist der von Megmeet entwickelte Gleichspannungscontroller der neuen Generation. Der Controller verwendet AR 32-Bit Cortex-M4CPU als primären Prozessor.Benutzerfreundlich, und eine einfach zu bedienende Schnittstelle, leistungsstarke HBrid-Strommanagementfunktion einschließlich Dieselmanagement, VRLA- und Ithium-Ionenbatterien und Solarmodule.
Wesentliche Merkmale
Messung
24 x analoge und 9 x digitale Ausgabeanzeigen einschließlich: Systemspannung, Laststrom, Batteriestrom, BatterieTemperatur, 8*Dl, 8*D0, usw.
Kommunikation
Der Controller kommuniziert mit dem Hostcomputer in 2 Modi: Rs485 und Ethernet (WEB oder SNMP).Datenprotokolle und Historienalarm können über den Webbrowser WEB heruntergeladen werdenDie Kommunikation zwischen Steuerung und Korrektur und den Solarmodulen erfolgt über die CAN-Kommunikation.
SNMP-Protokoll unterstützt GET, SET und TRAP 4xRs485-Ports für Batterie-BMS, DG oder Erweiterungsfunktionsgerät
Alarmhistorieprotokoll
1000 Ereignis-Alarmverlauf, FlFO für die Systemanalyse
Systemstatrs Protokoll
1000 Aufzeichnungen der Ausgangsspannungs- und Laststromwerte und 50 Aufzeichnungen der historischen Batterieprüfwerte
LCD und LED
128 x 32 LCD-Bildschirm für den Zugriffszustand, Alarme, Benutzereinstellungen; grüne/gelbe/rote LEDs geben Betriebszustand und Alarme an
Batteriemanagement
Batteriemanagement
Alarme/Ereignisse
MC2900 Steuerung
Einleitung
Mc2900 ist der von Megmeet entwickelte Gleichspannungskontroller der neuesten Generation. Er basiert auf ARM Cortex-A8 CPU, 256Nflash, 512M SRAM und Linux Betriebssystem. Mc2900 bietet eine robustere, benutzerfreundlichere,und benutzerfreundliche SchnittstelleDie Steuerung übernimmt die Funktion der Steuerung des Geräts, des Solarmoduls, des Windmoduls, des DC/DC-Moduls, des HGÜ-Moduls Diesel, der VRLA-Batterie und der Lithium-Ionen-Batterie.
Wesentliche Merkmale
Messung
22 x analoge und 12 x digitale Ausgabeanzeigen einschließlich: Systemspannung, Laststrom, Batteriestrom, BatterieTemperatur, Umgebungstemperatur, Luftfeuchtigkeit, 12*Dl. 8*DO. usw.
Kommunikation
Der Controller kommuniziert mit dem Hostcomputer in 2 Modi: Rs485 und Ethernet (TcP/p, UDp, https und SNMp).Betriebshistorie und Alarmhistorie können im Webbrowser heruntergeladen werdenDie Kommunikation zwischen dem Steuergerät und den Gleichrichter und den Solarmodulen erfolgt über die CAN-Kommunikation.
SNMP-Protokoll unterstützt GET, SET und TRAP 4xRS485-Ports für Batterie-BMS, DG oder Erweiterungsfunktionsplatinen
Alarmhistorieprotokoll
200000 Historienalarme und 100000 Historiereignisse
Systemstatrs Protokoll
5000 Prüfprotokolle für Batterien, 5000 Ladelogger für Batterien, 5000 Entladelogger für Batterien, 5000 Betriebsprotokolle für DG
LCD und LED
128 x 160-LCD-Bildschirm für den Zugriff auf aktuelle Betriebsbedingungen, Alarme, Benutzer-Einstellungen; grüne/gelbe/rote LED gibt Betriebsstatus und Alarme an
Sammlung und Verwaltung
Batteriemanagement
Alarme/Ereignisse
