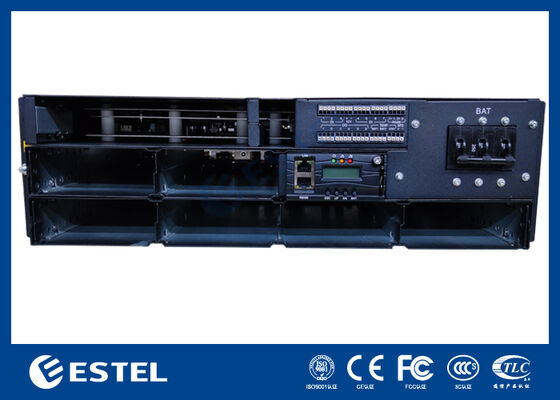

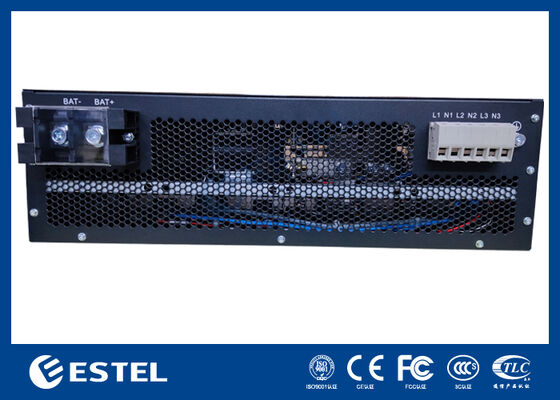

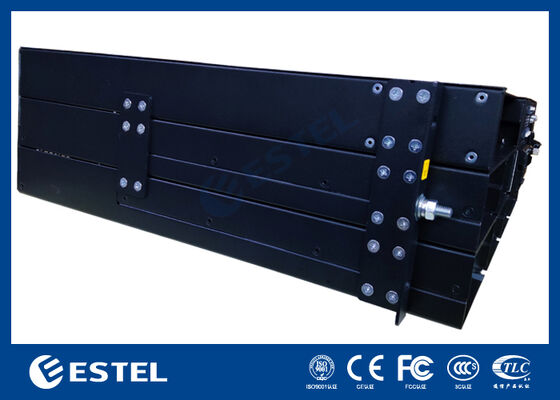

Ein-Stopp-Telekommunikation 18kW 3U Regal-Mount Gleichstrom-Stromversorgungssystem, modulare 3kW-Rektifikatoren, >96% Wirksamkeit

Produktübersicht

Das auf einem Rack montierte Gleichstromsystem mit 18 kW 3U ist eine hohe Kapazität für Telekommunikationsnetzwerke, Rechenzentren und Industrieanlagen, die eine zuverlässige Gleichstromversorgung benötigen.Es unterstützt sowohl 380VAC dreiphasigen als auch 220VAC einphasigen Eingang, mit einer stabilen Leistung von ¥43 bis ¥58VDC mit einem Nennwert von ¥53,5VDC. Mit einer maximalen Leistung von 18W,Dieses System gewährleistet eine ausreichende Leistung für große Anwendungen und einen Wirkungsgrad von über 96%.

Das System integriert bis zu 6 Geradliner-Module ((N+1 Redundanz), jedes mit einer Nennleistung von 3000 W und einem Gewicht von ≤ 2 kg. Diese Module verfügen über eine erzwungene Kühlung mit einem hohen Leistungsfaktor ≥ 0.99, und THD ≤ 5%, was eine saubere und stabile Gleichstromumwandlung gewährleistet.und Einfachheit der Integration in 19-Zoll-Racks.

Die Gleichstromverteilung umfaßt 1*250A Batteriebremser und6*≤63A+2*≤125A (vorbehalten)Die intelligente Steuerung unterstützt 3 analoge Eingänge, 7 digitale Eingänge, 6 Trockenkontakt-Alarme,und Fernkommunikation über RS232/485 und SNMPDie lokale Überwachung wird über ein LCD-Display ermöglicht.

Das Gerät ist für anspruchsvolle Umgebungen entwickelt und arbeitet von ¥40°C bis +65°C, hält 5 ¥95% nicht kondensierender Luftfeuchtigkeit stand und unterhält einen stabilen Betrieb in Höhen von bis zu 3000 m.Mit seiner modularen Architektur und robusten Leistung, ist das 18 kW 3U Gleichstromsystem eine ideale Wahl für kritische Infrastrukturen, die skalierbare und zuverlässige Energielösungen erfordern.

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 3U ((H)

• Gewicht: ≤ 20 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingabe:380VAC dreiphasig/220VAC einphasig

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstkapazität:18 kW ((6*3 kW, N+1 Redundanz)

• Batterieabschalter: 1 × 250 A

• mit einer Leistung von mehr als 100 W1*<125A/1PN (vorbehalten); BLVD:6*≤63A/1PN+2*≤125A/1PN (vorbehalten)

• Gleichstrom-SPD: 10kA, 8/20μs

Rectifier

• Eintrittsspannung: 85VAC ~ 300VAC, Nennspannung 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Signaleingang: 3 AI (2 Batterie-Temperatur, 1 Umgebungstemperatur), 7 DI

• Alarmausgang: 6 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
