Kompakte Leistungssysteme mit gleichem Strom von 4U für Telekommunikationsnetze und Kommunikationsinfrastrukturen
Produkt-Details
4U-kompakte Telekommunikationsrichteranlage
,DC-Stromversorgungssystem für Telekommunikationsnetze
,Stromversorgung der Kommunikationsinfrastruktur

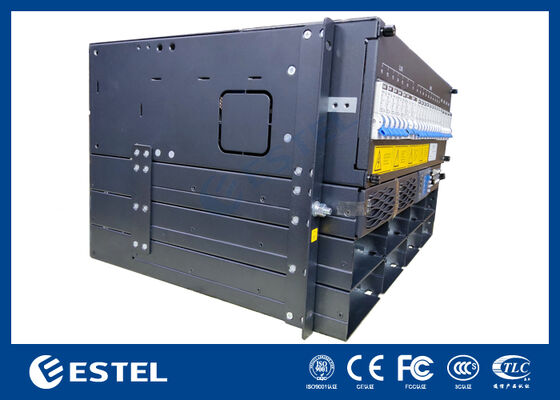

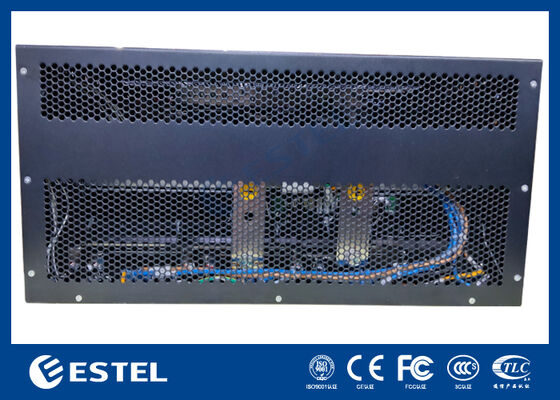

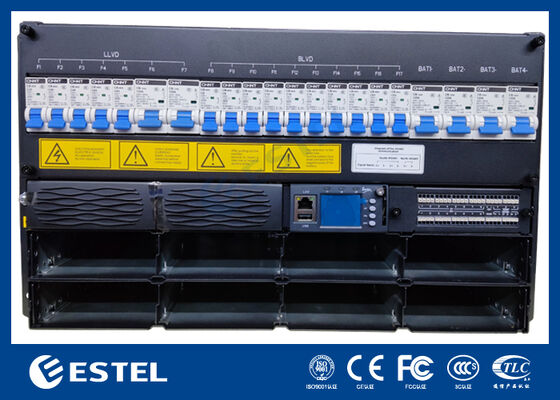

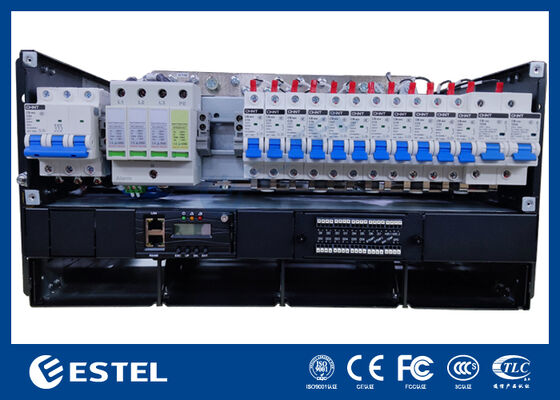

4U kompakter DC-Stromversorgungssystemausgang für Telekommunikationsnetzwerke und Kommunikationsinfrastruktur
Produktbeschreibung 4U kompaktes Gleichstrom-Stromversorgungssystem
Der ET48100-G5F24 ist ein leistungsstarkes 4U-Gleichstromsystem, das zuverlässige und effiziente Stromversorgung für kritische Telekommunikations- und Kommunikationsinfrastrukturen bietet. Mit einem breiten AC-Eingangsspannungsbereich (85–200 VAC) und einem robusten Wirkungsgrad von über 96 % liefert dieses System stabile Stromversorgung für drahtlose Basisstationen, Übertragungsnetze und Unternehmenskommunikationssysteme. Das Design mit Frontzugang ermöglicht eine einfache Installation und Wartung, während die im laufenden Betrieb austauschbaren Gleichrichter- und Steuerungsmodule für minimale Ausfallzeiten bei Reparaturen sorgen. Das intelligente Batteriemanagement verlängert außerdem die Batterielebensdauer und macht es zu einer klugen Wahl für den Langzeitbetrieb.
Hauptmerkmale: Kompaktes 4-HE-Gleichstromsystem
Kompaktes 4U-Design für Platzersparnis und reduzierte Installationskosten
Von vorne zugängliches Kabelmanagement für einfache Einrichtung und Wartung
Unterstützt einen breiten Eingangsspannungsbereich (85–200 VAC), anpassbar an unterschiedliche Netzbedingungen
Hot-Swap-fähige Gleichrichtermodule und Controller für schnelle Wartung ohne Systemausfallzeiten
Fortschrittliches Batteriemanagement zur Gewährleistung einer langen Batterielebensdauer und einer effizienten Nutzung
Mehrere Kommunikationsanschlüsse (LAN, RS485, SNMP) für flexible Fernüberwachung und -verwaltung
Technische Spezifikationen
|
System |
|
|
Abmessungen |
482,0 (B) x 250,6 (T) x 4 HE (H) |
|
Gewicht |
18kg (ohne Gleichrichter) |
|
Kühlmodus |
Natürliche Kühlung |
|
Installation |
19-Zoll-Rack oder Schrank |
|
AC-Eingang |
220VAC, einphasig |
|
AC-Verteilung |
|
|
Eingabekapazität |
62A/2P |
|
Eingangsfrequenz |
45–65 Hz (50/60 Hz) |
|
AC SPD |
20kA, 40kA, 8/20μs |
|
Ausgangsspannung |
-42~58 VDC, nominal: -52,5 VDC |
|
Maximale Kapazität |
6 kW (2 x 2 kW Gleichrichter) |
|
Gleichrichter |
|
|
Nennleistung |
2000 W (176–200 V Wechselstrom) |
|
Betriebstemperatur |
-40°C bis +75°C (Volllast unter 50°C) |
|
Kühlmodus |
Zwangskühlung |
|
Abmessungen |
106,5 mm (B) x 286 mm (T) x 41,5 mm (H) (1 HE) |
|
Regler |
|
|
Kommunikationsanschlüsse |
LAN, RS485, SNMP |
|
Anzeigemodus |
LCD |
|
Betriebstemperatur |
-40°C bis +70°C |
|
Lagertemperatur |
-40°C bis +70°C |
|
Betriebsfeuchtigkeit |
5 % bis 95 % (nicht kondensierend) |
Betriebsrichtlinien
Installation:
Installieren Sie das Stromversorgungssystem ET48100-G5F24 in einem 19-Zoll-Rack oder in einem geeigneten Schrank. Stellen Sie sicher, dass ausreichend Platz für eine ordnungsgemäße Luftzirkulation und Kühlung vorhanden ist.
Schließen Sie den AC-Eingang an eine stabile einphasige 220-VAC-Stromquelle an. Stellen Sie sicher, dass die Stromquelle dem Eingangsspannungsbereich von 85–200 VAC entspricht.
Kabelverbindungen:
Stellen Sie sicher, dass die Wechselstrom-, Batterie- und Lastkabel sicher und ordnungsgemäß angeschlossen sind. Das System ermöglicht den Zugang zu allen Kabelanschlüssen von vorne und erleichtert so die Installation und Wartung.
Achten Sie bei den Batterieanschlüssen auf die richtige Polarität und Nennleistung (2 x 125 A Batterietrennschalter), um elektrische Gefahren zu vermeiden.
Fernüberwachung und -steuerung:
Verwenden Sie die Kommunikationsanschlüsse LAN, RS485 oder SNMP, um das System mit einem Fernüberwachungssystem zu verbinden. Dadurch können Sie die Leistung überwachen, Warnungen erhalten und Fehler aus der Ferne beheben, wodurch die Notwendigkeit von Eingriffen vor Ort minimiert wird.
Das System ist mit branchenüblicher Überwachungssoftware kompatibel, mit deren Hilfe der Stromverbrauch, der Batteriestatus und mögliche Probleme verfolgt werden können.
Hot-Swap-fähige Komponenten:
Die Gleichrichter- und Steuerungsmodule können im laufenden Betrieb ausgetauscht werden. Zur Wartung oder zum Austausch entfernen Sie einfach das defekte Modul und ersetzen es durch ein neues, ohne das gesamte System herunterzufahren. Dies gewährleistet einen kontinuierlichen Betrieb mit minimalen Ausfallzeiten.
Umgebungsbedingungen:
Das System arbeitet in einem Temperaturbereich von -40 °C bis +75 °C (unter 50 °C bei voller Leistung). Stellen Sie daher sicher, dass die Betriebsumgebung innerhalb dieses Bereichs bleibt, um eine Überhitzung zu vermeiden.
Halten Sie eine Luftfeuchtigkeit zwischen 5 % und 95 % (nicht kondensierend) ein, um feuchtigkeitsbedingte Probleme zu vermeiden.
-
