1U Rack Mount Telecom Gleichspannungssystem mit integrierter Verteilung und intelligenter Steuerung
Produkt-Details
48 V Telekommunikationskorrektursystem
,50 A Gleichstrom-Leistungsumwandler
,Kritische Telekommunikationsinfrastruktur-Gleichrichter
1U Rack Mount Telecom Gleichspannungssystem mit integrierter Verteilung und intelligenter Steuerung
Produktübersicht von 1U Rack Mount Telecom DC Power System
Das 1U Rack-Mount Telecom DC Power System ist für Telekommunikationsstandorte, Netzwerkräume, Randanlagen und kompakte Schrankanlagen ausgelegt, in denen Raumeffizienz, zuverlässiger Gleichstrom-Ausgang,und integrierte Stromverteilung erforderlich sindIm Gegensatz zu einem Standard-Gleichrichter-Stromversorgungssystem kombiniert dieses System Wechselstrom-Eingang, Gleichstromverteilung, Gleichrichter-Module, Batteriebrenner, Lastbrenner, Überspannungsschutz,und intelligente Überwachung innerhalb einer kompakten Rackmontage.
Das System eignet sich für die Standardinstallation auf einem 19-Zoll-Rack oder die Integration in einen Schrank.Es eignet sich besonders für Telekommunikationsschränke, Fernkommunikationsschutzräume, kleine Basisstationen und Ausrüstungsräume mit begrenztem Installationsraum.
Das System unterstützt eine modulare Richterkonfiguration und kann entsprechend den Anforderungen an die Projektlast erweitert werden.Schalter, Netzwerkknotenpunkte, Batteriespeichersysteme und andere Kommunikationsbelastungen.Unterstützung der Benutzer bei der Überwachung des Systembetriebs und schneller Reaktion auf Fehler.
Schlüsselmerkmale des 1U-Rack Mount Telecom DC-Stromsystems
-

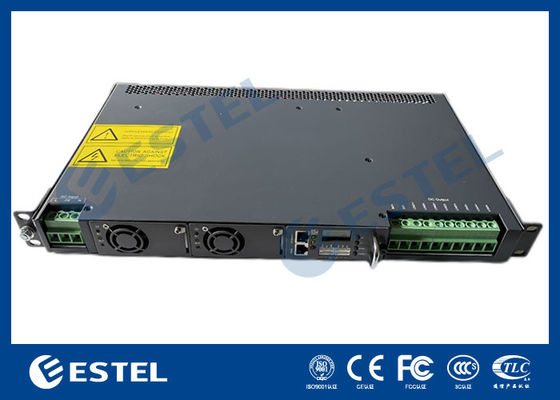

Kompaktes 1U-Rack-Mount-Konstruktion für platzsparende Telekommunikationsschränke
-
Integrierte Wechselstrom-Eingabe, Gleichstromverteilung, Batteriebremser, Lastbremser und Überspannungsschutz
-
Modularer Geradlinerbau mit skalierbarer Systemkapazität
-

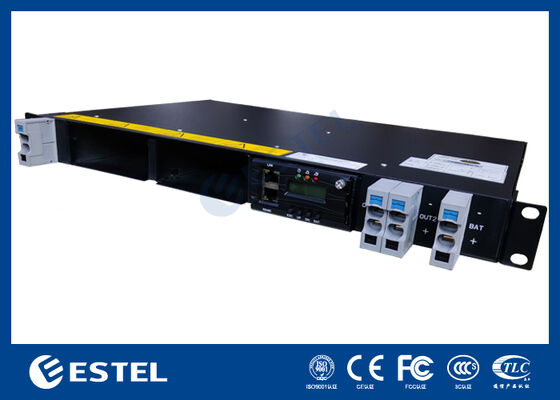

Wartung des vorderen Zugangs für eine bequeme Inspektion und den Austausch von Modulen
-
Oberste Ein- und Ausgangskabelung für sauberere Kabel
-
eingebaute BLVD-Last-Diskopplungsfunktion zum Schutz der Batterie
-
Gleichspannungsspiegelvorrichtung zum Schutz vor Überspannungen und elektrischen Störungen durch Blitze
-

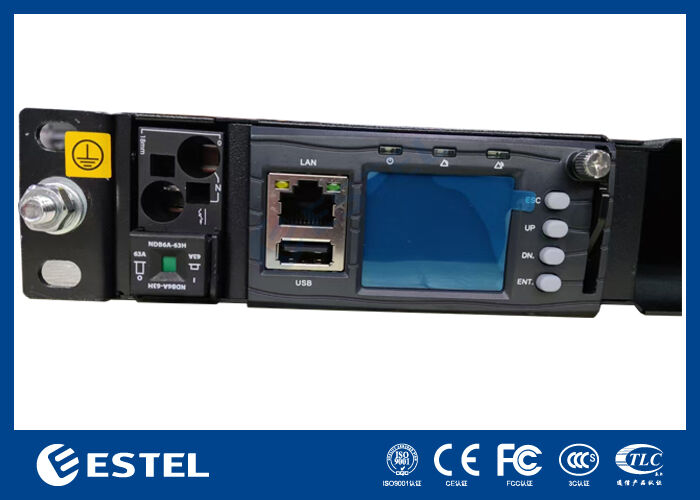

Intelligente Steuerung mit LCD-Display und Echtzeit-Systemüberwachung
-
Mehrere Kommunikationsoptionen einschließlich LAN, USB, RS485 und SNMP
-
Trockenkontakt-Alarmausgabe für die Integration von Standort-Alarmen
-
Breiter Betriebstemperaturbereich für raue Telekommunikationsumgebungen
-
Geeignet für Telekommunikationsschränke, Netzwerkräume, Remote-Standorte und Edge-Infrastruktur
Technische Spezifikationen für ein 1U-Rack-Mount-Telecom-Gleichstromsystem
|
Artikel |
Beschreibung |
|
Art der Ware |
1U-Rack-Mount-Telekom-Gleichstromsystem |
|
Systemstruktur |
Integrierte Geradliner, Wechselstromverteilung, Gleichstromverteilung, Steuerung, Batterie und Lastschutz |
|
Installationsmethode |
Einrichtung von 19-Zoll-Racks oder Schränken |
|
Systemdimensionen |
482.6mm W × 350mm D × 44mm H |
|
Systemgewicht |
≤ 7 kg ohne Geradlinermodule |
|
Verkabelungsmethode |
Oberste Ein- und Ausgangsanlage |
|
Wartungsmethode |
Frontwartung mit Modul-Austauschunterstützung |
|
Schutzniveau |
IP20 |
|
Eingabe-Modus |
Einphasen-Wechselstrom-Eingang |
|
Eingabefrequenz |
45 ∼ 66 Hz, bewertet 50 Hz / 60 Hz |
|
AC-Eingangskapazität |
1 × 63A / 1P |
|
Eingangsspannungsbereich |
85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC |
|
Gleichstrom-Ausgangsbereich |
-43VDC bis -58VDC, Nennwert -53,5VDC |
|
Maximale Systemkapazität |
8 kW, basierend auf einer 4 kW × 2 Konfiguration |
|
Leistung des Berichtigungsmoduls |
3 kW Geradlinermodul |
|
Effizienz des Berichtigungsmittels |
> 96% |
|
Leistungsfaktor |
≥ 0,99 bei 220VAC, 20%~100% Belastung |
|

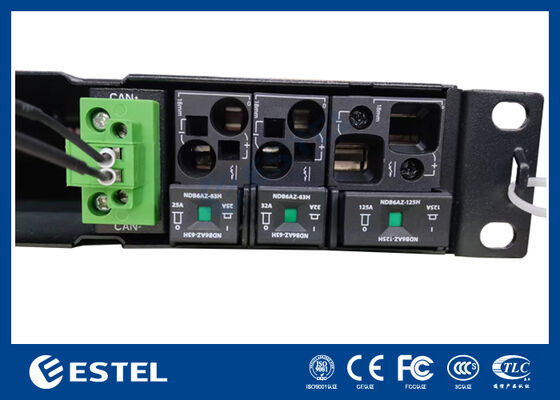

Batterieabschalter |
1 × 125A |
|
Verbrennungsbremser |
BLVD: 1 × 25A + 1 × 32A |
|
Gleichspannungsschutz |
10kA / 20kA, 8/20μs |
|
Systemkühlung |
Natürliche Kühlung des Systemrahmens |
|
Kühlung des Berichtigungsmittels |
Zwangskühlung für das Geradlinermodul |
|
Eingangssignal der Steuerung |
3 AI, 8 DI, 2 RS485 |
|
Ausgang der Alarmanlage |
8 trockene Kontakte |
|
Kommunikationshäfen |
LAN, USB, RS485, SNMP |
|
Anzeigemodus |
LCD-Bildschirm |
|
Betriebstemperatur |
-40°C bis +70°C |
|
Speichertemperatur |
-40°C bis +70°C |
|
Betriebsfeuchtigkeit |
5% ∼95%, nicht kondensierend |
|
Höhenstand |
0~3000 m, erforderliche Abgrenzung von 2000 m auf 3000 m |
Anwendungen von 1U Rack Mount Telecom DC Power System
Dieses 1U-Telekommunikations-Gleichstrom-Stromversorgungssystem ist geeignet für Telekommunikations-Basisstationen, kompakte Kommunikationsschränke, Zugangsnetzwerke, Übertragungsausrüstungsräume, Netzwerkknoten,und FernkommunikationsunterkünfteDie schlanke Struktur macht sie für Projekte nützlich, bei denen der Raum für Schränke begrenzt ist, aber zuverlässige Gleichstromversorgungs- und Verteilfunktionen erforderlich sind.
Es kann auch für Netzwerkgeräte wie Router, Switches, Kommunikationsknotenpunkte, Glasfaserübertragungsgeräte, Mikrowellenkommunikationsgeräte und batteriebetriebene Sicherungssysteme verwendet werden.für Fernstandorte oder kleine Telekommunikationsanlagen, der integrierte Batteriebremser, Lastbremser, Überspannungsschutz und Überwachungskontrollen helfen, das Systemdesign zu vereinfachen und die Notwendigkeit separater externer Komponenten zu reduzieren.
-
