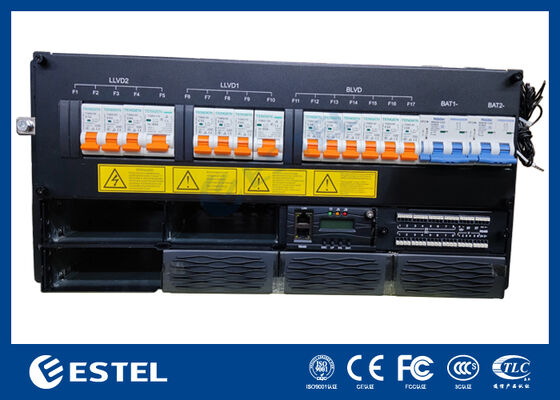

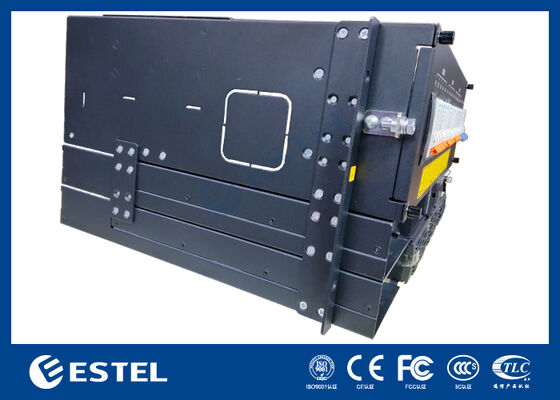

18kW Rack-Mount DC Telekommunikations-Stromversorgungssystem, Modul-Gleichrichtersystem für Telekommunikation, >96% hoher Wirkungsgrad

Produktübersicht

Das 18kW Rack-Mount DC-Stromversorgungssystem ist eine Hochleistungslösung für Telekommunikationsnetze, Rechenzentren und Industrieanlagen, die eine zuverlässige DC-Versorgung benötigen. Es unterstützt 380VAC-Dreiphaseneingang und liefert einen stabilen –43 bis –58VDC-Ausgang mit einem Nennwert von –53,5VDC. Mit einer maximalen Kapazität von 18kW gewährleistet dieses System eine ausreichende Leistung für groß angelegte Anwendungen und behält gleichzeitig einen Wirkungsgrad von über 96 % bei.

Das System integriert bis zu 6 Gleichrichtermodule (N+1 Redundanz), jedes mit einer Nennleistung von 3000W und einem Gewicht von ≤2kg. Diese Module verfügen über Zwangskühlung, einen hohen Leistungsfaktor ≥0,99 und THD ≤5 %, wodurch eine saubere und stabile DC-Stromumwandlung gewährleistet wird. Mit Frontwartung, oberem Kabeleingang und IP20-Schutz priorisiert das Design Sicherheit, Wartungsfreundlichkeit und einfache Integration in 19-Zoll-Racks.

Die DC-Verteilung umfasst 2*80A/2P Batterieschutzschalter und 2*LLVD & 1*BLVD, bietet eine flexible und sichere Lastverwaltung. Die intelligente Steuerung unterstützt 2 Analogeingänge, 8 Digitaleingänge, 8 potentialfreie Alarme und Fernkommunikation über RS232/485 und SNMP. Die lokale Überwachung wird über ein LCD-Display ermöglicht.

Das Gerät wurde für anspruchsvolle Umgebungen entwickelt und arbeitet von –40℃ bis +65℃, hält einer nicht kondensierenden Luftfeuchtigkeit von 5–95 % stand und behält einen stabilen Betrieb in Höhen bis zu 3000 m bei. Mit seiner modularen Architektur und robusten Leistung ist das 18kW 5U DC-Stromversorgungssystem eine ideale Wahl für kritische Infrastrukturen, die skalierbare und zuverlässige Energielösungen benötigen.

System

• Abmessungen: 482,0 (B) × 350,0 (T) × 5U (H)

• Gewicht: ≤30kg (ohne Gleichrichter)

• Kühlungsart: Natürliche Kühlung

• Installationsart: Installation in einem 19-Zoll-Rack oder im Schrank

• Verkabelungsart: Obere Ein- und obere Ausgänge

• Wartungsart: Frontwartung, Unterstützung des Modulgradwechsels

• Schutzart: IP20

AC-Verteilung

• Eingangsmodus: 380VAC Dreiphasig

• Eingangsfrequenz: 45–66Hz, Nennwert: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC-Verteilung

• Ausgangsspannung: –43 ~ –58VDC, Nennwert: –53,5VDC

• Maximale Kapazität: 18kW(6*3kW, N+1 Redundanz)

• Batterieschutzschalter: 2*80A/2P

• Lastschutzschalter:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD: 4*10A/1P+2*20A/1P

• DC SPD: 10kA, 8/20μs

Gleichrichter

• Eingangsspannung: 380VAC Dreiphasig

• Wirkungsgrad: >96%

• Nennleistung: 3000W (176–300VAC)

• Betriebstemperatur: –40℃ ~ +75℃ (volle Leistung unter 50℃)

• Abmessungen: 106,5 mm (B) × 286 mm (T) × 41,5 mm (H) (1U/H)

• Gewicht: ≤2kg

• Kühlungsart: Zwangskühlung

• Leistungsfaktor: ≥0,99

• THD: ≤5%

• DC-Ausgang: –43 ~ –58VDC, Nennwert –53,5VDC, maximal 55A

Steuerung

• Signaleingang: 2 AI (1 Batterietemperatur, 1 Umgebungstemperatur), 8 DI

• Alarmausgang: 8 potentialfreie Kontakte

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umgebung

• Betriebstemperatur: –40℃ ~ +65℃ (volle Leistung unter 50℃)

• Lagertemperatur: –40℃ ~ +70℃

• Betriebsfeuchtigkeit: 5 % ~ 95 % (nicht kondensierend)

• Höhe: 0 ~ 3000 m (Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200 m zunimmt.)
