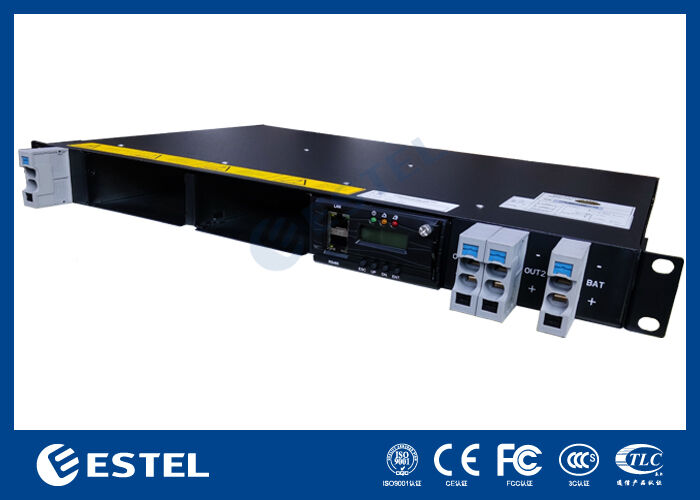

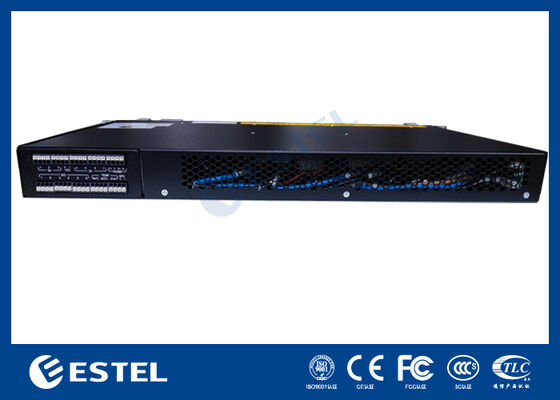

Telekommunikations-Gleichrichtersystem für Telekommunikation mit Fernverwaltung und -steuerung

Produktübersicht

Das ET4860-M3I21Das DC-Rack-Stromversorgungssystem bietet eine hochkapazitive, robuste DC-Stromlösung, die speziell für Telekommunikationsinfrastrukturen, Rechenzentrumsbetriebe und Industrieanwendungen entwickelt wurde, die eine zuverlässige DC-Stromverteilung benötigen. Es akzeptiert einen 220VAC-Einphasen-Eingang und liefert einen stabilen DC-Ausgang, der zwischen –43VDC und –58VDC einstellbar ist, mit einem nominalen Betriebspunkt von –53,5VDC. Mit einer maximalen Ausgangsleistung von 6 kW unterstützt dieses System zuverlässig Installationen mit hohem Bedarf und erreicht gleichzeitig einen Wirkungsgrad der Energieumwandlung von über 96 %.

Mit einem modularen und redundanten Design unterstützt das System bis zu 2*3000W-Gleichrichermodule, die für N+1-Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt. Die Gleichrichter verwenden eine Zwangsluftkühlung, erreichen einen nahezu eins-Leistungsfaktor (≥0,99) und halten eine geringe Gesamt-Oberschwingungsverzerrung (THDi ≤5 %) für eine effiziente und saubere Energieumwandlung aufrecht. Mit Wartung von vorne, Verkabelung von oben und IP20-Schutz unterstreicht das 6HE-Rack-montierbare Gehäuse die Betriebssicherheit, die einfache Wartung und die unkomplizierte Integration in Standard-19-Zoll-Schränke.

System

• Abmessungen: 482,0 (B) × 350,0 (T) × 1HE (H)

• Gewicht: ≤10 kg (ohne Gleichrichter)

• Kühlungsart: Natürliche Kühlung

• Installationsart: Installiert auf einem 19-Zoll-Rack oder im Schrank

• Verkabelungsart: Obere Ein- und obere Ausgänge

• Wartungsart: Wartung von vorne, Unterstützung des Modulgradwechsels

• Schutzart: IP20

AC-Verteilung

• Eingangsmodus:220VAC einphasig

• Eingangsfrequenz: 45–66 Hz, Nennwert: 50 Hz/60 Hz

DC-Verteilung

• Ausgangsspannung: –43 ~ –58VDC, Nennwert: –53,5VDC

• Maximale Kapazität:6kW (2*3kW, N+1-Redundanz)

• Batterieschutzschalter: 1HE Push-in-Klemme*2

• Lastschutzschalter: BLVD:1HE Push-in-Klemme*2

Gleichrichter

• Eingangsspannung:85VAC ~ 300VAC, Nennwert 220VAC

• Wirkungsgrad: >96%

• Nennleistung: 3000W (176–300VAC)

• Betriebstemperatur: –40℃ ~ +75℃ (volle Leistung unter 50℃)

• Abmessungen: 106,5 mm (B) × 286 mm (T) × 41,5 mm (H) (1HE/H)

• Gewicht: ≤2 kg

• Kühlungsart: Zwangskühlung

• Leistungsfaktor: ≥0,99

• THD: ≤5%

• DC-Ausgang: –43 ~ –58VDC, Nennwert –53,5VDC, maximal 55A

Controller

• Signaleingang: 3 AI (3 Umgebungstemperatur), 7 DI

• Alarmausgang: 6 potenzialfreie Kontakte

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umgebung

• Betriebstemperatur: –40℃ ~ +65℃ (volle Leistung unter 50℃)

• Lagertemperatur: –40℃ ~ +70℃

• Betriebsfeuchtigkeit: 5 % ~ 95 % (nicht kondensierend)

• Höhe: 0 ~ 3000 m (Wenn sich die Höhe im Bereich von 2000 m bis 3000 m befindet, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200 m zunimmt.)
