Dreiphasiger 80A Smart-Strommanagement-Terminal mit Cloud-Steuerung

Dreiphasiger intelligenter Stromverbrauchsmanagement-Terminal 80A/Dreiphasen-Vierdraht-Isolierung von stromführenden Teilen vom Gehäuse beträgt 500VDC.

I. Produktübersicht:

Das dreiphasige intelligente Stromverbrauchsmanagement-Terminal integriert alle Funktionen des dreiphasigen Wattstundenzählers, des zeitgesteuerten Schalters, des Leistungsschalters (Luftschalter), des Leckageschutzschalters, des Über- und Unterspannungsschutzes und verfügt über ein leistungsstarkes Cloud-Plattform-Managementsystem, mit dem Sie Stromverbrauchsschutzfunktionen konfigurieren, den Betriebszustand der Geräte in Echtzeit überwachen und Geräteschalter über das Netzwerk steuern können usw. Der Schutz integriert intelligente Steuerungsfunktionen wie Netzwerkkommunikation, elektrische Energiestatistik, zeitgesteuerte Schaltersteuerung, Leckageschutz, Überstromschutz, Unterspannungs-/Nullspannungsschutz, Überspannungsschutz, Phasenausfallschutz, Fehlerspeicher, Netzüberwachung und Echtzeitanzeige, Überprüfung vor dem Schließen usw. und das Produkt wird häufig in der Stromversorgung von unbemannten öffentlichen Einrichtungen wie Telekommunikation, Elektrizität, Sicherheit, Transport usw. eingesetzt, um die Kosten für die manuelle Wartung erheblich zu senken und die Betriebseffizienz der Geräte effektiv zu verbessern.

II. Produktfunktionen:

1. Stromverbrauchsstatistik:

Der Schutz verfügt über eine dreiphasige Stromverbrauchsstatistik, und die Genauigkeit der Stromverbrauchsstatistik erreicht Grad 1 oder weniger. Am ersten Tag jedes Monats werden die Stromverbrauchsstatistiken des Vormonats automatisch auf Null gesetzt.

2. Zeitschalter

Mit der Echtzeit-Zeitaufzeichnungsfunktion und 8 Timer-Gruppen kann der Schutz die Zeit kalibrieren und die Zeit des Timers in Echtzeit über das Cloud-Plattform-Managementsystem einstellen, wodurch das zeitgesteuerte Schalten des Schutzes erreicht wird.

3. Echtzeitanzeige (einstellbar)

Der Schutz kann die aktuelle Spannung jeder Phase und den gesamten Reststromwert (Leckstrom) in Echtzeit anzeigen. Bei einem Fehler wird der Fehlerwert gesperrt und angezeigt, was für Kunden zur Überwachung des Stromnetzes praktisch ist. Die Anzeige ist standardmäßig immer eingeschaltet.

Wenn die Anzeige der entsprechenden Phase eingeschaltet ist, werden die Echtzeitspannung und der Strom dieser Phase angezeigt. Wenn der gesamte Reststrom angezeigt wird, sind die Anzeigen aller drei Phasen eingeschaltet, und Informationen wie "IE=012" werden angezeigt, was bedeutet, dass der aktuelle gesamte Reststrom 12 mA beträgt.

4. Leckageschutz (einstellbar)

Wenn in der Leitung ein Leckstrom von 15-30 mA (Standard) auftritt, trennt der Schutz innerhalb von 0,1 Sekunden. Der Leckage-Betriebswert ist einstellbar. Leckage-Nicht-Betriebsstrom = 1/2 IΔn, Leckage-Betriebsstrom = IΔn. Dieser Betriebsschwellenwert kann über das Cloud-Plattform-Managementsystem oder die Gerätefeld-Tastatur eingestellt werden.

5. Überstromschutz (einstellbar)

Wenn der Strom in einer oder mehreren Phasen des Dreiphasenkreises größer als der Überstromwert ist oder für einen Zeitraum, der größer als das 3-fache des Überstromwerts ist (als Kurzschluss betrachtet), trennt der Schutz sofort zum Schutz. Dieser Betriebsschwellenwert kann über das Cloud-Plattform-Managementsystem oder die Gerätefeld-Tastatur eingestellt werden.

6. Unterspannungsschutz (einstellbar)

Wenn die Spannungen in allen drei Phasen niedriger als 160 V (Standard), aber alle größer als 90 V sind, wird dies als Unterspannung betrachtet, und der Schutz trennt. Wenn die Spannung einer oder mehrerer Phasen des Dreiphasenkreises auf den Normalwert zurückkehrt (>170 V), schließt und aktiviert der Schutz automatisch. Dieser Betriebsschwellenwert kann über das Cloud-Plattform-Managementsystem oder die Gerätefeld-Tastatur eingestellt werden.

7. Nullspannungsschutz/Nullspannungsauslösung

Wenn die Spannungen in allen drei Phasen niedriger als 90 V sind, wird dies als Nullspannung (Ausfall des Hauptnetzes) betrachtet, und der Schutz trennt sofort. Wenn eine oder mehrere Phasen des Dreiphasenkreises wieder mit Strom versorgt werden, beurteilt der Schutz, ob er gemäß den Schließbedingungen schließen soll.

8. Überspannungsschutz (einstellbar)

Wenn der Spannungswert in einer oder mehreren Phasen des Dreiphasenkreises größer als 280 V (Standard) ist, wird dies als Überspannung betrachtet, und der Schutz trennt sofort. Wenn die Spannung aller drei Phasen niedriger als der Normalwert ist (<280 V), schließt und aktiviert der Schutz automatisch.

9. Phasenausfallschutz (einstellbar)

Wenn der Spannungswert von ein oder zwei Phasen des Dreiphasenkreises niedriger als 90 V ist, wird dies als Phasenausfall betrachtet, und der Schutz trennt sofort. Wenn die Spannung aller drei Phasen auf den Normalwert zurückkehrt (>170 V), beurteilt der Schutz, ob er gemäß den Schließbedingungen schließen soll. Die Phasenausfallschutzfunktion ist standardmäßig ausgeschaltet.

10. Manueller Ein-/Aus-Test

(1) Drücken Sie manuell die Testtaste, um die Leckage zu simulieren, die stromführenden Drähte aller drei Phasen des Schutzes werden ohne Ausgabe getrennt. Am Ende der Fehlerauslöseverzögerung beurteilt der Schutz, ob er gemäß den Schließbedingungen schließen soll.

(2) Öffnen Sie manuell den Netzschalter, die stromführenden Drähte aller drei Phasen des Schutzes werden ohne Ausgabe getrennt. Schließen Sie den Netzschalter erneut, und der Schutz beurteilt nach einigen Sekunden, ob er gemäß den Schließbedingungen schließen soll.

11. Fernkommunikation (optional)

Das Gerät unterstützt die serielle Kommunikation (Bereitstellung einer 232- oder 485-Kommunikationsschnittstelle), die nicht nur den Schaltzustand des Geräts steuern, sondern auch die aktuelle Spannung, Leckage und andere Informationen des Geräts in Echtzeit überwachen kann. Kunden, die diese Art von Funktion benötigen, sollten sich vor der Bestellung an den Hersteller wenden.

12. Netzwerkkommunikation (optional)

Das Gerät unterstützt die kabelgebundene Ethernet-TCP/IP-Netzwerkkommunikation und die 4G-Cat.1-TCP-Netzwerkkommunikation und kann den Schaltzustand des Geräts steuern und die aktuelle Spannung, Leckage und andere Informationen des Geräts in Echtzeit über die Cloud-Plattform überwachen. Kunden, die diese Art von Funktion benötigen, sollten sich vor der Bestellung an den Hersteller wenden.

III. Wichtigste technische Parameter des dreiphasigen intelligenten Stromverbrauchsmanagement-Terminals (380 V/80 A)

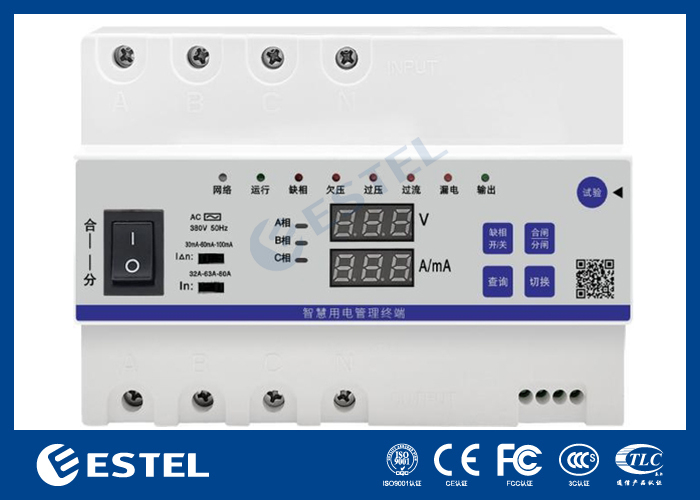

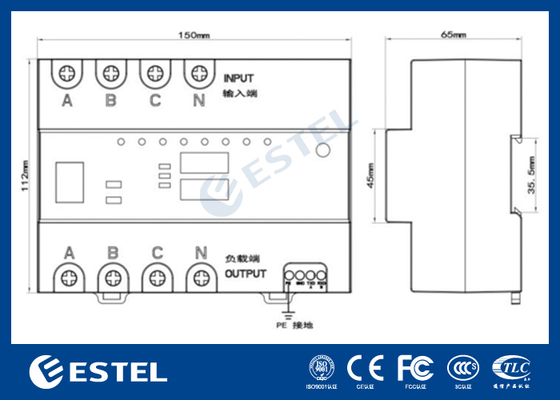

IV. Produktaussehen, Geräteinstallation und Abmessungen

(1) Kunden können je nach Bedarf entscheiden, ob sie den "Phasenausfallschutz" einschalten möchten (standardmäßig ausgeschaltet), aber bei Verwendung dieses Schutzes muss Phase A mit Strom versorgt werden, andernfalls trennt der Schutz die Last und stellt die Arbeit ein.

(2) Bitte installieren Sie einen Blitzschutz (Überspannungsschutz) entsprechend den Anforderungen des Projekts. Wenn ein Leistungsschalter und ein Blitzschutz vorhanden sind, sollten beide vor diesem Schutz installiert werden.

(3) Schließen Sie die dreiphasige Vierdraht-380-V-Stromversorgung gemäß den Markierungen auf der Schutztafel an (die Neutralleitung muss durch diesen Schutz verlaufen), und beachten Sie, dass der Eingang und der Ausgang nicht vertauscht werden dürfen. Wenn ein Erdungskabel vorhanden ist, erden Sie es zuverlässig, um die Stoßfestigkeit des Schutzes zu erhöhen.

(4) Installieren Sie den Schutz im Gehäuse, und wenn Sie ihn im Freien installieren, sollte er gut vor Regen und Sonneneinstrahlung geschützt sein.

(5) Wenn die entsprechende rote Fehleranzeige nach 8 Sekunden nach der Aktivierung des Schutzes leuchtet, weist dies auf einen entsprechenden Fehler in der Leitung hin, und die entsprechende Leitung sollte überprüft werden.
