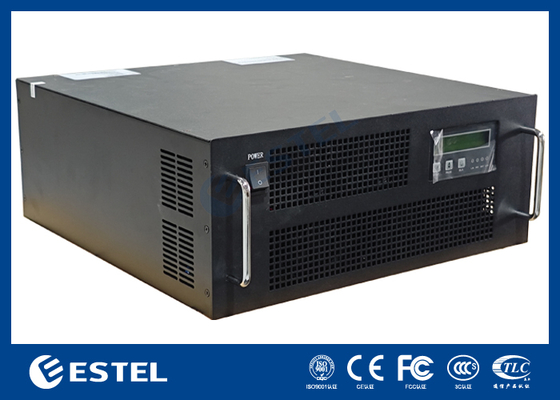

Wechselrichter-Stromversorgung DC48 5KVA 120V 60HZ Wechselrichter für Strom- und Kommunikationssysteme
Grundlegende Eigenschaften
Herkunftsort:
Shenzhen, China (Mainland)
Markenname:
ESTEL
Zertifizierung:
ISO9001, CE, 3C, FCC, TLC
Modellnummer:
EU-RLIS120K-5000VAN
Immobilienhandel
Mindestbestellmenge:
1
Preis:
358-2143 usd
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union
Lieferfähigkeit:
20,000 sets per month
Produktübersicht
Stromversorgung für Inverter 1.Spezifikationen für die Leistung des Wechselrichter Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten, sofern sie in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten sind. Gleichstrom-Eingang Nennspannung bei Eingang (Vdc) - 48 Nennstrom (A) 95 Zul...
Produkt-Details
Hervorheben:
5KVA Telekommunikations-Wechselrichter-Stromversorgung
,DC48V Wechselrichter für Stromversorgungssysteme
,120V 60Hz Kommunikationswechselrichter
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Produktbeschreibung
Stromversorgung für Inverter
1.Spezifikationen für die Leistung des Wechselrichter
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten, sofern sie in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten sind. | ||
| Gleichstrom-Eingang | Nennspannung bei Eingang (Vdc) | - 48 |
| Nennstrom (A) | 95 | |
| Zulässiger Bereich für die Eingangsspannung |
Betriebsspannung -40 V ~ -58,8 V Startspannung -42V ~ -57V |
|
| Wechselstrom-Bypass-Eingang | Erlaubte Umleitungsspannung (Vac) | 120 ± 20% |
| Nennstrom (A) | 33.3 | |
| Umlaufkonversionszeit (ms) | ≤ 4 ms | |
| Wechselstromleistung | Nennleistung (VA) | 5000 |
| Nennleistung (W) | 4000 | |
| Nenn-Ausgangsspannung und Frequenz | 120Vac, 60Hz | |
| Nenn-Ausgangsstrom (A) | 33.3 | |
| Genauigkeit der Ausgangsspannung (A) | 120±3% | |
| Ausgangsfrequenzgenauigkeit (Hz) | 60 ± 0,1% | |
| Wellenformverzerrungsrate (THD) | ≤ 3% (lineare Belastung) | |
| Dynamische Reaktion | 10% (Last 25% ←→100%) | |
| Leistungsfaktor (PF) | 0.8 | |
| Überlastfähigkeit | ≥ 100% ~ 125%, 10 Minuten; 125% ~ 150%, 15 Sekunden; 150%, sofort abschalten | |
| Wirkungsgrad des Inverters | ≥ 85% (80% Widerstandslast) | |
|
Inverter Umrechnungszeit (ms) |
≤ 4 ms | |
| Arbeitsumfeld | Isolierfestigkeit (Eingang und Ausgang) | 1500 Vac, 1 Minute |
| Geräusche (1 Meter) | ≤ 65 dB | |
| Umgebungstemperatur | -5°C bis +40°C | |
| Luftfeuchtigkeit | 0~90%, keine Kondensation | |
| Nutzungshöhe (m) | ≤ 1000 | |
| Mechanische Abmessungen | Standardausstattung | 19 Zoll 4U Rack Mount |
| Gewicht (Kg) | 15 | |
| Schutzfunktion | Eintrittsunterspannung, Eintrittsüberspannungsschutz; Ausgangsüberlastschutz, Ausgangskurzschlussschutz | |
2.Inverter-Stromversorgungs-Arbeitsprinzip-Diagramm

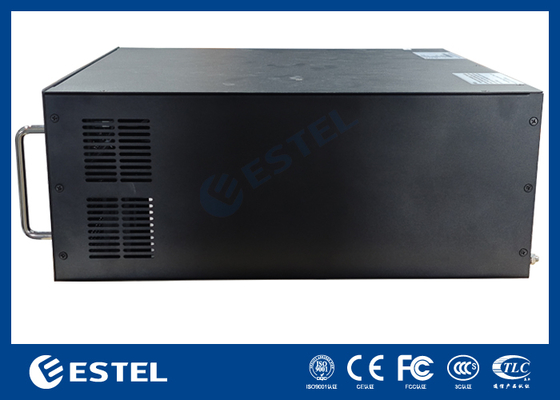

3.Aussehen Abmessungen

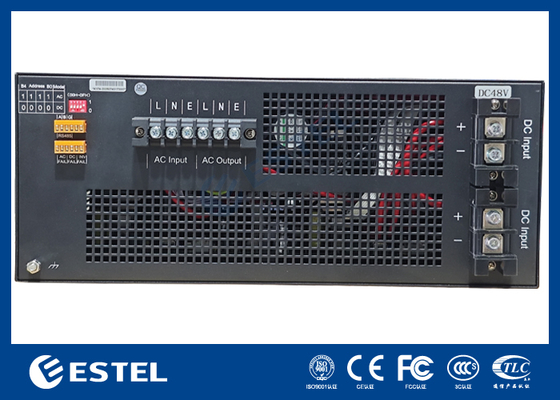

DC48V5KVA Rückansicht

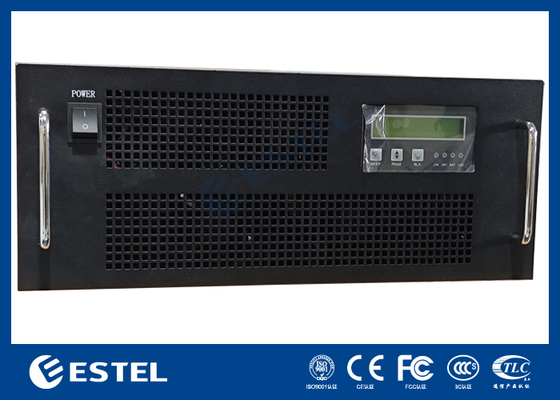

19 Zoll4U Rack Mount Vorder- und Rücksicht
| Name des Hafens | Beschreibung der Funktion | Anmerkungen | |
| Gleichstrom-Eingang + | Akku-Eingang + | Gleichstrommodul-Eingang ist positiv | |
| Gleichstrom-Eingang - | Akku-Eingang - | Gleichstrommodul-Eingang negativ | |
| Wechselstromleistung l | Wechselstromleistung L | Ausgangsleitung | |
| Wechselstromleistung n | Wechselstromleistung N | Ausgangs-Nulllinie | |
|
Wechselstrom-Eingang
|
L | AC-Eingang L | Eingangsleitung |
| N | AC-Eingang N | Eingabe Nullzeile | |
| E | Boden | Erddraht | |
|
Trockener Kontakt |
Ausfall der Hauptleitung | Zwei Punkte sind verbunden, wenn der Fehler auftritt | |
| Gleichstromfehler | Zwei Punkte sind verbunden, wenn der Fehler auftritt | ||
| Inverterfehler | Zwei Punkte sind verbunden, wenn der Fehler auftritt | ||
|
Kommunikationsoberfläche |
Eine | RS485A | |
| B | Einheitliche Datenbank | ||
| G | GND | ||
| DIP-Schalter |
Auswahl des Modus: Nummer 1, "1" Wechselstrom-Hauptgerät; "0" Gleichstromversorgung. Die Adresse bo-b3(2-5) liegt zwischen 00 und 15, die niedrigste ist 0 und die höchste 15. Sie können 15 Adressen festlegen. |
Nach dem Betätigen des Zifferblattes Zur Wiederaufnahme der Stromversorgung DIP-Schalter auf die Zahlenseite ist 1, auf keine Seite ist 0 (0000-1111) |
|
