Inverter-Stromversorgung DC48 2KVA 120V 60HZ für Stromversorgungs- und Kommunikationssysteme
Grundlegende Eigenschaften
Herkunftsort:
Shenzhen, China (Mainland)
Markenname:
ESTEL
Zertifizierung:
ISO9001, CE, 3C, FCC, TLC
Modellnummer:
EU-RLIS120K-2000VAN
Immobilienhandel
Mindestbestellmenge:
1
Preis:
358-2143 usd
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union
Lieferfähigkeit:
20,000 sets per month
Produktübersicht
Stromversorgung für Inverter 1.Spezifikationen der Inverterleistung Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. Gleichstrom-Eingang Nennspannung bei Eingang (Vdc) - 48 Nennstrom (A) 38 Zulässiger Bereich für die Eingangsspannung Betriebsspannung -40 V ~ -58,8 V Startspannung -42V ...
Produkt-Details
Hervorheben:
48 V Gleichspannungsumrichter
,Telekommunikationsnetz 2 KVA
,120V 60Hz Kommunikationswechselrichter
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Produktbeschreibung
Stromversorgung für Inverter
1.Spezifikationen der Inverterleistung
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | ||
| Gleichstrom-Eingang | Nennspannung bei Eingang (Vdc) | - 48 |
| Nennstrom (A) | 38 | |
| Zulässiger Bereich für die Eingangsspannung |
Betriebsspannung -40 V ~ -58,8 V Startspannung -42V ~ -57V |
|
| Wechselstrom-Bypass-Eingang | Erlaubte Umleitungsspannung (Vac) | 120 ± 20% |
| Nennstrom (A) | 13.3 | |
| Umlaufkonversionszeit (ms) | ≤ 10 ms | |
| Wechselstromleistung | Nennleistung (VA) | 2000 |
| Nennleistung (W) | 1600 | |
| Nenn-Ausgangsspannung und Frequenz | 120Vac, 60Hz | |
| Nenn-Ausgangsstrom (A) | 13.3 | |
| Genauigkeit der Ausgangsspannung (A) | 120±3% | |
| Ausgangsfrequenzgenauigkeit (Hz) | 60 ± 0,1% | |
| Wellenformverzerrungsrate (THD) | ≤ 3% (lineare Belastung) | |
| Dynamische Reaktion | 10% (Last 25% ←→100%) | |
| Leistungsfaktor (PF) | 0.8 | |
| Überlastfähigkeit | ≥ 100% ~ 125%, 10 Minuten; 125% ~ 150%, 15 Sekunden; 150%, sofort abschalten | |
| Wirkungsgrad des Inverters | ≥ 85% (80% Widerstandslast) | |
|
Inverter Umrechnungszeit (ms) |
≤ 4 ms | |
| Arbeitsumfeld | Isolierfestigkeit (Eingang und Ausgang) | 1500 Vac, 1 Minute |
| Geräusche (1 Meter) | ≤ 65 dB | |
| Umgebungstemperatur | -5°C bis +40°C | |
| Luftfeuchtigkeit | 0~90%, keine Kondensation | |
| Nutzungshöhe (m) | ≤ 1000 | |
| Mechanische Abmessungen | Standardausstattung | 19 Zoll 2U Rack Mount |
| Gewicht (Kg) | 8 | |
| Schutzfunktion | Eintrittsunterspannung, Eintrittsüberspannungsschutz; Ausgangsüberlastschutz, Ausgangskurzschlussschutz | |
2.Inverter-Stromversorgungs-Arbeitsprinzip-Diagramm
3.Aussehbarkeit

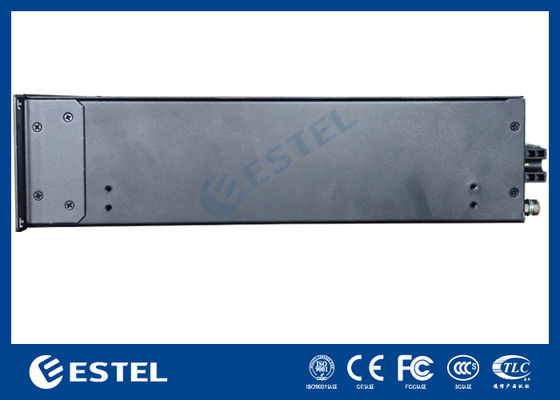

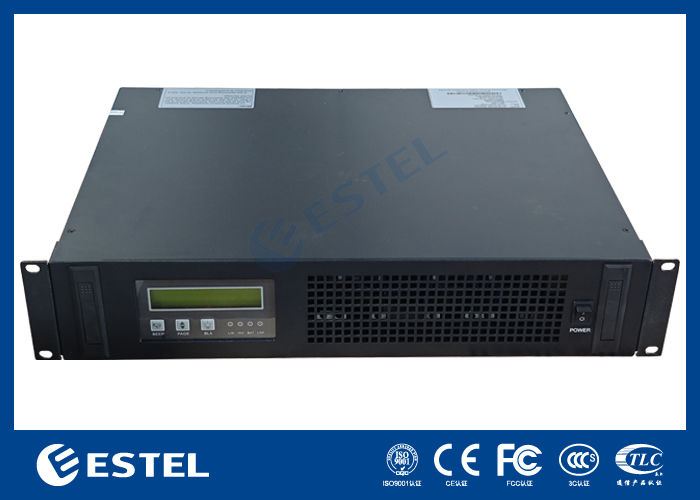

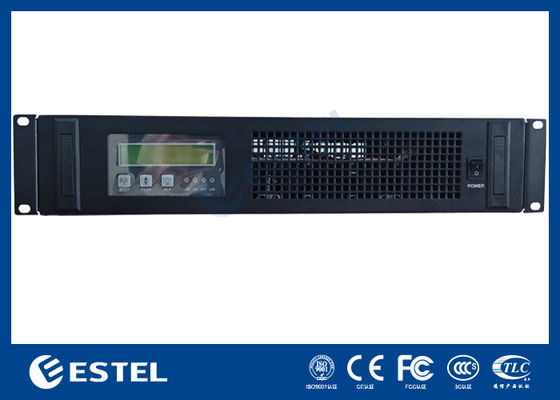

19 Zoll 2U Rack Mount Front und Rückseite
| Name des Hafens | Beschreibung der Funktion | Anmerkungen | |
| Gleichstrom-Eingang + | Akku-Eingang + | Gleichstrommodul-Eingang ist positiv | |
| Gleichstrom-Eingang - | Akku-Eingang - | Gleichstrommodul-Eingang negativ | |
| Wechselstromleistung l | Wechselstromleistung l | Ausgangsleitung | |
| Wechselstromleistung n | Wechselstromleistung n | Ausgangs-Nulllinie | |
|
Wechselstrom-Eingang
|
L | Wechselstrom-Eingang l | Eingangsfeuerdraht |
| N | AC-Eingang n | Eingabe Nullzeile | |
| E | Boden | Erddraht | |
|
Trockener Kontakt |
Ausfall der Hauptleitung | Zwei Punkte sind verbunden, wenn der Fehler auftritt | |
| Gleichstromfehler | Zwei Punkte sind verbunden, wenn der Fehler auftritt | ||
| Inverterfehler | Zwei Punkte sind verbunden, wenn der Fehler auftritt | ||
|
Kommunikationsoberfläche |
Eine | RS485A | |
| B | Einheitliche Datenbank | ||
| G | GND | ||
| DIP-Schalter |
Auswahl des Modus: Nummer 1, "1" Wechselstrom-Hauptgerät; "0" Gleichstromversorgung. Die Adresse bo-b3(2-5) liegt zwischen 00 und 15, die niedrigste ist 0 und die höchste 15. Sie können 15 Adressen festlegen. |
Nach dem Betätigen des Zifferblattes Zur Wiederaufnahme der Stromversorgung DIP-Schalter auf die Zahlenseite ist 1, auf keine Seite ist 0 (0000-1111) |
|
