220V AC RS232 Umweltüberwachungssystem EMU

19-Zoll-Rack-Mount-Umgebungsüberwachungssystem 220V AC oder 48V Gleichstromversorgung

1.Produktprofil

Environment Monitoring Unit ist ein Netzwerk-Monitoring-Host, der für integrierte Netzwerkräume entwickelt wurde und UPS-Monitoring und erweiterte Stromversorgungsumgebungen integriert.Die Einführung des beliebten 19-Zoll-Rack-Mount-Design-Stils, unterstützt 220V AC oder 48V DC-Stromversorgung, unterstützt mehr als 12-Wege-Schaltwert, mehrweg-Relee-Steuerungsausgang und Umgebungstemperatur und Luftfeuchtigkeit Expansion,mit SMS-Überwachungs- und SteuerungsfunktionenSie wird die beste Wahl für moderne unbemannte Diensträume sein.

2.Produktmerkmal

1. Arbeitsstromversorgung: Unterstützung von AC 220V oder DC 48V, häufiger verwendet.

2. RS232-Universalinterface: synchrone Erfassung von Echtzeitdaten des UPS.

3. SNMP-Fernüberwachung: mit Netzwerkoberfläche und intuitiver Webseitenanzeige für die Fernüberwachung.
4. Modbus-Feld-Integrierte Überwachung: Mit 485-Schnittstelle, mit dem beliebten Modbus-Protokoll, kann es integrierte Überwachung von Nicht-Netzwerkraum realisieren,Form synchroner Überwachungsdaten für Einzel- oder Mehrfachräume, und optionale 7-Zoll-Touchscreen als Display.

5. 6-Wege-Relais-Steuerungsausgang: flexible Ausgangssteuerungsschnittstelle, die den Steuerausgang und den passiven Schaltermodus, wie z. B. den Steuerventilator, realisieren kann,Luftkonditioner und andere entsprechende Stromschalter.

6. 15-Wege-Schaltwert-Eingabe-Erkennung: Es kann verwendet werden, um verschiedene Raumumgebungsausrüstung wie Rauch, Überschwemmungen, Zugangskontrolle, Türmagnetismus usw. zu überwachen.

7. Mensch-Computer-Interface: Das LCD-Bildschirm ermöglicht es Benutzern, die Einstellungen der Parameter und den Betrieb des Systems zu bestätigen.

8. LED-Anzeigefunktion: Ein intuitiveres Verständnis des Betriebszustands des GSM-Equipmentstandorts.

9. 4 der analogen Werte: kann mit einer Vielzahl von Sendern verwendet werden, um Leistung, Temperatur, Druck und andere Aspekte der Erkennung zu erreichen; Eingangsbereich: 0-5 V.

10. Ein integriertes GSM-Modul: Unterstützt GSM-Doppelfrequenz, 900/1800MHz; realisiert die Remote-SMS-Alarmfunktion durch SMS.

11. Unterstützt eine breitere Palette von UPS-Protokollen: APC, MGE, Eaton, SANTAK, KSTAR, KELONG und viele andere inländische und ausländische Marken.

3.Anforderungen an die Konfiguration der Installation

1. Ein UPS mit RS-232-Kommunikationsoberfläche;

2. Ein Computer (mit Verwaltungsrechten) mit RS-232-Kommunikationsoberfläche und 10M/100M Ethernet-Adapterkarte für die anfängliche Parameterstellung;

3. komplette Netzwerkumgebung;

4. Eine Reihe von Funktionserweiterungsoptionen für die Netzwerküberwachung, Überwachung und Verwaltung von UPS-Stromversorgungs- und Computerraumumgebungen und Peripheriegeräten (optional).

4.Einführung in das Panel und Definition des Drahtanschlusses

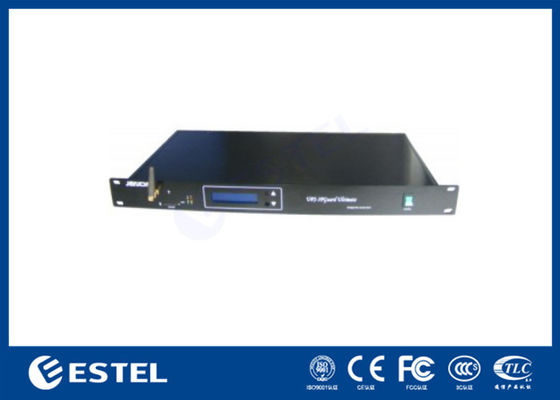

Vorderseite:

• Leistung: Ein-/Aus-Schalter;

• P:Beleuchtungsgrad bei normaler Betriebszeit konstant;

• R: Laufanzeige; blinkt während des normalen Betriebs einmal pro Sekunde;

• S: Das Licht für den Status der SMS-Sendung; das Licht hält bei leerer Betriebszeit eine konstante Helligkeit und blinkt, wenn das Gerät beschäftigt ist.

• E: Anzeige des GSM-Moduls; sie startet beim Blinken und blinkt alle zwei Sekunden erfolgreich;

• RESET: Reset-Taste; länger als 3 Sekunden gedrückt, um das GSM-Modul zurückzusetzen.

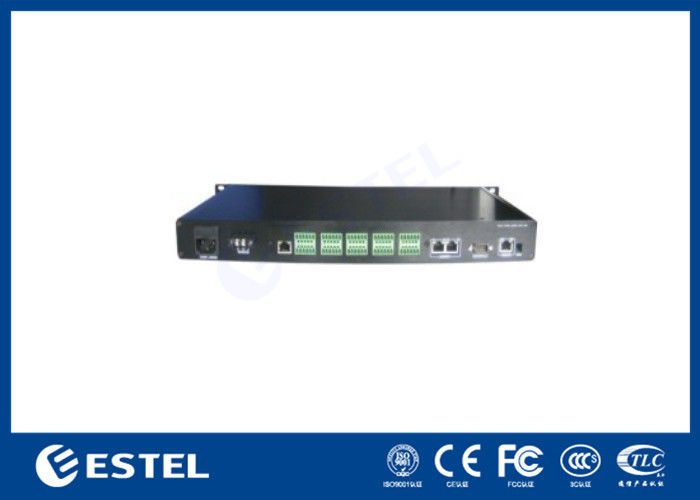

Rücken-Panel:

• AC220V-50(60) Hz: AC 220V-Eingang (optional)

• Dies ist der Fall, wenn die Leistung des Geräts mit einer Leistung von mehr als 10 W in der Regel nicht übersteigt, und die Leistung des Geräts nicht übersteigt.

• RS485/EXT: RS485-Kommunikationsanschluss, der zur Erweiterung der Überwachung der Temperatur und Luftfeuchtigkeit der Umgebung oder eines anderen Geräts verwendet wird;

• RS232/Gerät: Serialport-Kommunikationsoberfläche für Parameterkonfiguration und UPS-Informationsanfrage mit PC;

• Ethernet: UTP 10/100M RJ45 Ethernet-Schnittstelle;

• Standardeinstellung: IP-Konfiguration; Wiederherstellung der Standardeinstellung, wenn NO.1 nach unten wählt.
