48VDC 325W/K Gehäusewärmetauscher mit RS485 Modbus RTU-Kommunikation

48VDC 325W/K Gehäuse-Wärmetauscher RS485-Kommunikation MODBUS RTU-Protokoll

Wärmetauscher

DerHCZA-325-000-250Wärmetauscher ist eine passive Kühllösung, die für verschiedene geschlossene Räume konzipiert wurde und eine effiziente Wärmeableitung für elektronische Geräte gewährleistet.

Hauptmerkmale

• Passives Kühlungsdesign: Verwendet einen Gegenstrom-Wärmetauscherkern, bei dem Umgebungsluft durch eine Seite einer Aluminiumplatte und kontaminierte Luft auf der anderen Seite strömt. Dieses Design ermöglicht die Wärmeübertragung von der kontaminierten Luft an die Umgebungsluft, während die Luftströme getrennt gehalten werden, um eine Kreuzkontamination zu verhindern.

• Hohe Effizienz: Der Wärmetauscher ist so konzipiert, dass der Luftdruckabfall minimiert wird, was eine effizientere Kühlung mit einem Lüfter gleicher Größe ermöglicht.

• Haltbarkeit: Hergestellt aus robusten Materialien und Prozessen, die eine lange Lebensdauer von bis zu 10 Jahren gewährleisten.

• Energieeinsparung: Erzielt bis zu 85 % Energieeinsparung durch die Rückgewinnung von Abwärme und die Reduzierung des Bedarfs an zusätzlichen Kühlsystemen.

• Konformität: Erfüllt internationale Standards, einschließlich RoHS-, CE- und ISO-Zertifizierungen, um Sicherheit und Umweltverantwortung zu gewährleisten.

Anwendungen

Der HCZA-325-000-250 Wärmetauscher ist ideal für verschiedene Anwendungen, darunter:

• Telekommunikationsgehäuse: Ideal für die Kühlung von Telekommunikationsschränken und -gehäusen, insbesondere in Außenbereichen, in denen eine herkömmliche Klimaanlage möglicherweise nicht realisierbar ist.

• Industriegehäuse: Geeignet für verschiedene industrielle Anwendungen, die eine effiziente Wärmeableitung in geschlossenen Räumen erfordern.

• Energiespeichersysteme: Effektiv bei der Aufrechterhaltung optimaler Temperaturen für Batterien und andere Komponenten in Energiespeicherlösungen.

• Rechenzentren: Hilft bei der Verwaltung der Wärmeableitung in Rechenzentren und trägt so zur Energieeffizienz und Gerätezuverlässigkeit bei.

Spezifikationen

• Kühlleistung: Reicht von 35 W/K bis 90 W/K, abhängig vom jeweiligen Modell.

• Betriebstemperaturbereich: -40 °C bis +70 °C, wodurch es für eine Vielzahl von Umgebungsbedingungen geeignet ist.

• Luftstrom: Die internen Luftdurchsatzraten variieren je nach Modell von 200 m³/h bis 550 m³/h.

• Stromversorgung: Verfügbar in DC- (48 V) und AC- (220 V-240 V) Versionen, um unterschiedlichen Installationsanforderungen gerecht zu werden.

• Geräuschpegel: Reicht von 45 dB(A) bis 54 dB(A) in 3 Metern Entfernung, was einen leisen Betrieb gewährleistet.

• Schutzart: IP55, bietet Schutz vor Staub und Wassereintritt.

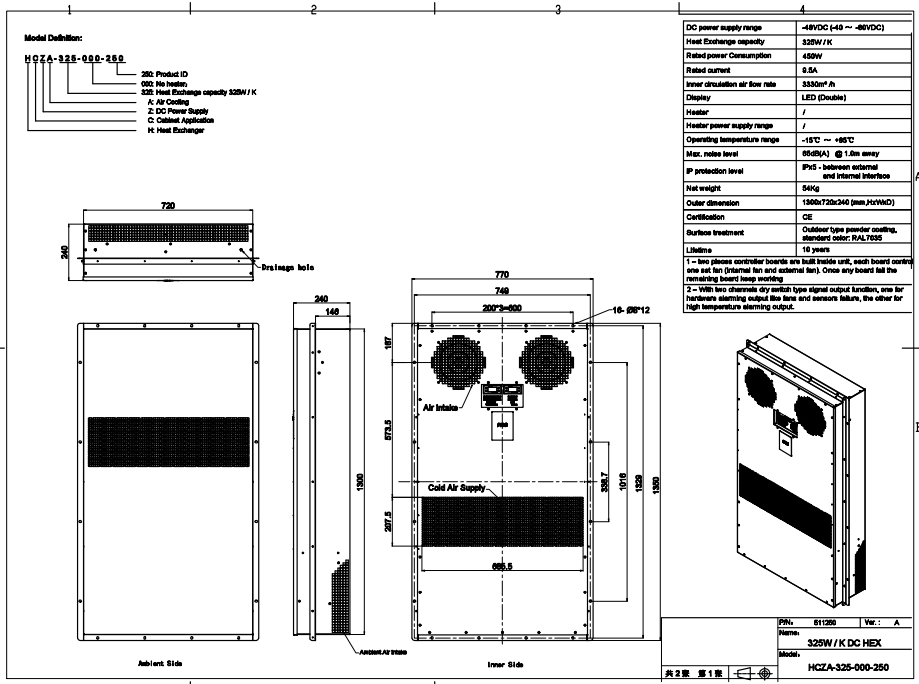

Details zur Montage-Schnittstelle

• Modelldefinition:
  HCZA-325-000-250

• DC-Stromversorgungsbereich:
  -49VDC (-40V bis -60VDC)

• Wärmetauschleistung:
  328W/K

• Nennleistungsaufnahme:
  450W

• Nennstrom:
  33A (Luftstrom)

• Luftdurchsatzrate des inneren Kreislaufs:
  3330 m³/h

• Anzeige:
  LED (Doppelt)

• Heizung:
  Heizungsstromversorgung: LED-Heizung mit angegebenen Betriebsbedingungen.

• Betriebstemperaturbereich:
  -15 °C bis +65 °C

• Geräuschpegel:
  ≤68dB(A) in 1 m Entfernung

• IP-Schutzart:
  IP-5 (Zwischen externer und interner Schnittstelle)

• Nettogewicht:
  54 kg

• Außenabmessung:
  1300 mm x 740 mm x 240 mm (HxBxT)

• Zertifizierung:
  CE

• Lebensdauer:
  10 Jahre

• Hinweise:
  Es wird nicht empfohlen, eine zusätzliche Beschichtung hinzuzufügen.

• Installationsart:
  Externer Lufteinlass vom Kunden erforderlich.

• Ausschnittsgröße der Schranktür:
  770 mm x 2000 mm.

• Montageschnittstelle zur Schranktür:
  Installationsabmessungen für türseitige Ausschnitte bereitgestellt. Die Abmessungen gewährleisten eine ordnungsgemäße Luftzirkulation und den Einbau des Kühlsystems.

• Anschlussklemme:

  • T/R-Anschluss: Für RS485-Kommunikation.

  • NC1: Kein Anschluss.

  • COM1: Kommunikationsanschluss für interne Verbindung.

  • COM2: Kommunikationsanschluss für Datenverwaltung.

• Funktionen der Steuerungseinheit:
  Steuerung von Ein-/Ausschaltern für verschiedene interne Komponenten wie Lüfter und Heizungen, um einen effizienten Betrieb zu gewährleisten.
