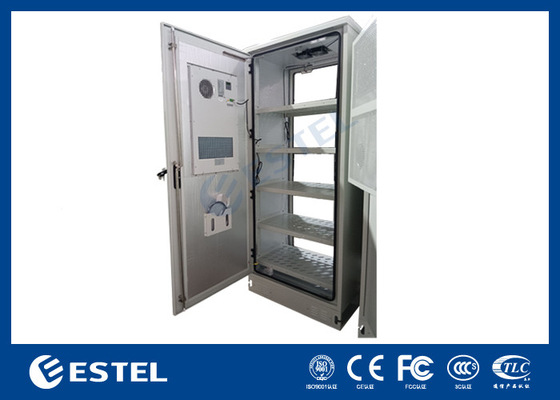

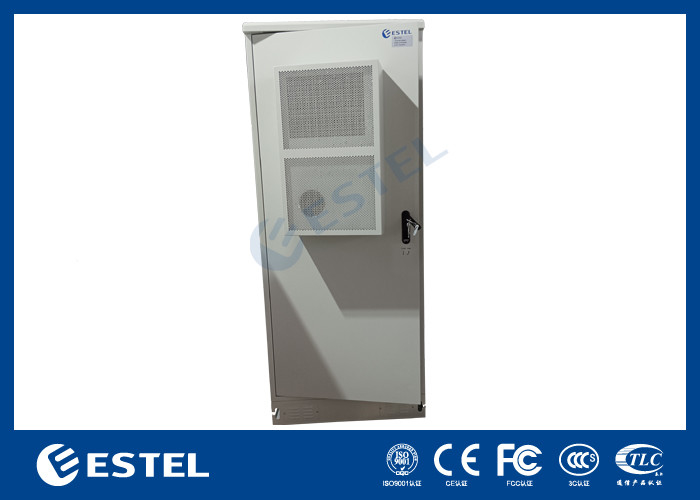

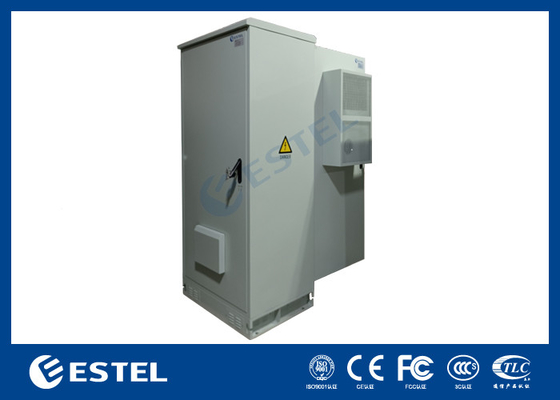

40U Außenbatterie Schrank individuell IP55 leicht zu montieren Schrank mit Kühlung
Produkt-Details
40U Outdoor-Batterieschrank IP55
,kundenspezifische Kühlung für Outdoor-Batterieschränke
,leicht montierbarer Batterieschrank 40U
40U Außenbatterie Schrank individuell IP55 leicht zu montieren Schrank mit Kühlung
1. 40U Außenbatterie Schrank angepasst IP55 leicht zu montieren Schrank mit Kühlfunktion
-
Der Schrank ist staub-, sonnen- und regendicht und wird im Außenbereich verwendet.
-
Kühlung des Schranks: Ventilatoren und Klimaanlage (andere Kühlmöglichkeit: Wärmetauscher).
-
Die Verteilung des Schranks ist vernünftig, wodurch der Zugang zu Kabeln, die Befestigung und Erdung erleichtert werden.
-
Alle Kabel, die im Schrank verwendet werden, sind aus flammschutzfähigen Materialien.
2. 40U Außenbatterie Schrank angepasst IP55 leicht zu montieren Schrank mit Kühldetails:
-
Material des Schranks: Der Schrank besteht aus verzinktem Stahl, mit doppelten Wänden, Dicke der Außenplatte: 1,5 mm, Dicke der Innenplatte: 0,8 mm.Es gibt Wärmedämmung zwischen Innenwand und AußenwandDie Isolierung ist 20 mm PEF, Wärmedämmungskoeffizient: 0,035 W/m·K.
-
Kabinettstruktur: Das Kabinett umfasst ein Batteriefach zum Platzieren von Batterien.
-
Schranktür und Schloss: Die Schranke umfasst eine Vordertür. Die Schranktür verwendet eine eingebettete Struktur. Der Öffnungswinkel der Tür ist größer als 110 ° und die Türgrenze kann den Öffnungswinkel begrenzen.Das Schloss ist stahlsicher., Stützschloss.
3. 40U Außenbatterie Schrank angepasst IP55 leicht zu montieren Schrank Schnelle Details:
|
Herkunftsort: Shenzhen, China (Festland) |
Außendimension: H × W × D 2100 × 900 × 700 mm |
|
Markenbezeichnung: ESTEL |
Struktur: Einwand, mit Isolierung |
|
Modellnummer:ET9070210-40U |
Aufbau des Schranks: ein Abteil zum Einbau von Batterien |
|
Produktbezeichnung: Außenbatteriekasten |
Schranksperre: Drei-Punkte-Sperre gegen Diebstahl |
|
Zertifizierung: ISO9001, IP55 |
Schutzniveau: IP55 |
|
Anwendungsbereich: Telekommunikationsbasisstation im Freien |
Kabel-Eingang: am Boden des Schranks |
|
Material: Verzinktes Stahl |
Beleuchtung: DC48V-LED-Leuchte |
|
Wärmedämmung: PEF |
Erdungsschutz: Kupferstange |
|
Farbe: grau (auf maßgeschneiderte Unterstützung) |
Kühlung: 220VAC 50/60Hz Klimaanlage |
|
Beschichtung: Korrosionsbeständige Außenpulverbeschichtung |
Andere Kühlmöglichkeiten: Wärmetauscher |
4. 40U Außenbatterie-Schrank angepasst IP55 leicht zu montieren Schrank Spezifikationen:
|
Ausstattung |
Artikel |
Technischer Parameter |
||
|
Kabinett |
Modell |
ET9070210-40U |
||
|
Schutzniveau |
IP55 |
|||
|
Außendimension |
H2100mm × W900mm × D700mm (kann angepasst werden) |
|||
|
Innerer Bereich |
19 Zoll Schiene, 40U |
|||
|
Material |
Verzinkter Stahl, 1,2 mm dick, einzelne Wand. Stärke der Lagerteile: 2,0 mm |
|||
|
Isolierung |
20 mm PEF |
|||
|
Beschichtung |
Polyesterpulverbeschichtung |
|||
|
Farbe |
RAL7035 |
|||
|
Schließung |
Drei-Punkte-Sperrsystem gegen Diebstahl |
|||
|
Scharnier |
Inneres Scharnier |
|||
|
Installationsmöglichkeiten |
mit einer Breite von nicht mehr als 15 mm |
|||
|
Kabelvermittlung |
Kabel in und aus der Unterseite des Schranks |
|||
|
Instandhaltung |
Eine Haustür, Wartung vorne |
|||
|
Kühlung |
Auswahlmöglichkeiten |
Klimaanlage |
Gleichstrom-Klimaanlage |
Lüfter |
|
Kühlkapazität |
1500 W |
/ |
|
|
|
Eingangsspannung |
220VAC 60HZ |
/ |
|
|
|
Kommunikation |
RS485 |
/ |
|
|
|
Sensoren |
Türsensor |
|||
|
Andere |
LED-Leuchten zur Beleuchtung |
|||
|
Umwelt |
Betriebstemperatur |
-40 °C ~ +55 °C (+Sonnenstrahlung) |
||
|
Speichertemperatur |
-40°C bis +70°C |
|||
|
Arbeitsfeuchtigkeit |
5% bis 95% (ohne Kondensation) |
|||
|
Arbeitshöhe |
0 ~ 4000 Meter |
|||
5. Abmessungsdiagramm
6. Diebstahlsicheres Türschlossdesign
-
Die Schadensbeständigkeit des diebstahlsicheren Schlosses erfüllt die Anforderungen der GA/T 73-1994 "Mechanische Diebstahlschließung" Klasse B und unterstützt ein Vorhängeschloss.
-
Drei-Punkte-Sperre
7. Kabel-Eingang
Das Feederkabel und andere externe Kabel verwenden alle eine unterste Verkabelungsmethode.
8Schutz vor Erdung
-
Der Schrank umfasst eine Erdungsstange aus Kupfer mit Korrosionsschutzbeschichtung.
-
Der Metallteil des Schranks sollte miteinander verbunden und mit einer Erdungsstange verbunden sein.
-
Die Schutzbefestigung anderer Geräte innerhalb des Schranks sollte an den Erdungsstang angeschlossen sein.
9Anbindung und Befestigung
-
Verwenden Sie als Struktur und Trägerverbindung eine schlaffe Schraube.
-
Türscharniere verwenden den inneren Scharniermodus.
10Aussehen und Oberflächenbehandlung
Die Oberflächenbeschichtung des Schranks ist eine spezielle Pulverbeschichtung für den Außenbereich mit weißgrauer Farbe (PANTONE 428C).
11. Türsensor, Rauchsensor und LED-Lampe oben installieren.
12Verpackung und Versand
-
