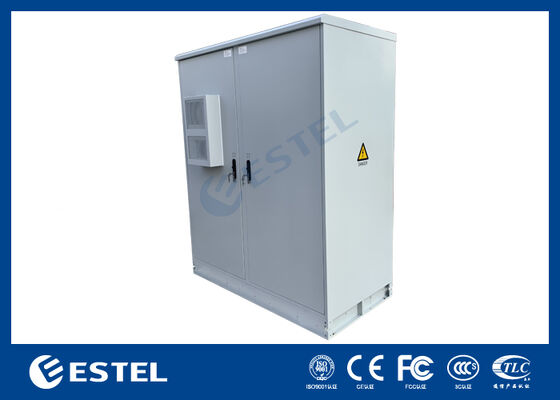

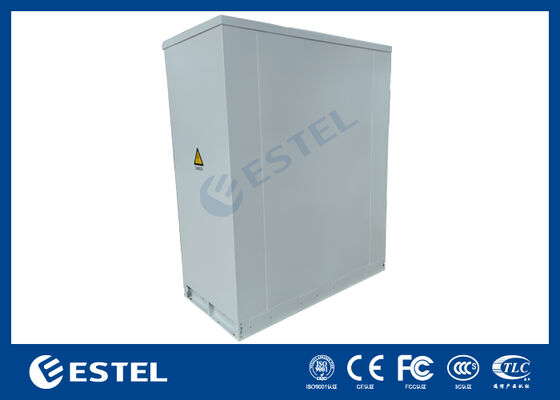

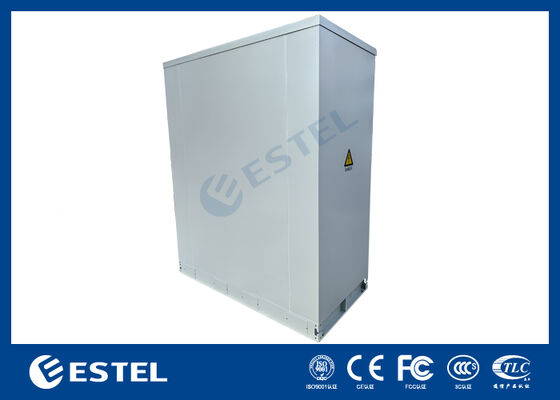

42U Telekommunikationsschrank für den Außenbereich mit zwei Fächern, 2400 x 1000 x 2100 mm, einwandiges Gehäuse mit Batteriefach

Überblick

Der Outdoor-Telekommunikationsschrank mit großem Fassungsvermögen und zwei Fächern ist ein robustes und wetterbeständiges Gehäuse, das für die Telekommunikation im Freien, die Notstromversorgung, die Glasfaserverteilung und die Integration von Netzwerkgeräten entwickelt wurde. Dieser Schrank wurde für mittlere bis große Kommunikationsstandorte entwickelt und vereint eine geräumige Innenaufteilung, starken Umweltschutz und sicheren, abgetrennten Zugang in einer integrierten Lösung.

Mit einem speziellen Batteriefach, einem standardmäßigen 19-Zoll-Geräte-Rack-Bereich und einem unabhängigen Glasfaser-Verteilungsfach ermöglicht dieser Schrank eine effiziente Trennung von Strom, aktiver Ausrüstung und optischer Verkabelung. Seine vergrößerte Struktur bietet mehr Installationsraum, verbesserte Wärmeisolierung und einfachere Wartung und macht es ideal für Telekommunikationsbetreiber, Breitbandinfrastruktur, Smart-City-Systeme und wichtige Outdoor-Kommunikationsprojekte.

Hauptmerkmale

Großes Fassungsvermögen mit zwei Fächern

Der Schrank verfügt über eine Struktur mit zwei Fächern, um verschiedene Systemfunktionen in einem Gehäuse zu trennen. Das linke Fach ist für Batterien oder Notstromgeräte ausgelegt, das mittlere Fach ist für 19-Zoll-Rack-Telekommunikationsgeräte ausgelegt und das rechte Fach dient der Verteilung der Glasfaserübertragung, der Kabelführung oder Zusatzgeräten. Dieses Layout verbessert die Betriebssicherheit, die Wärmekontrolle und die Wartungseffizienz.

Doppelwandige Aluminiumkonstruktion

Das aus einem doppelwandigen Aluminiumgehäuse gefertigte Gehäuse bietet hohe Korrosionsbeständigkeit, strukturelle Haltbarkeit und reduziertes Gewicht. Das isolierte doppelwandige Design trägt dazu bei, den solaren Wärmegewinn zu minimieren und sorgt für stabilere interne Betriebsbedingungen, insbesondere bei Außeninstallationen mit hohen Temperaturen.

IP55-Wetterschutz

Der für den Außenbereich konzipierte Schrank bietet IP55-Schutz gegen das Eindringen von Staub und Strahlwasser. Dadurch eignet es sich für Telekommunikations-Basisstationen, Kommunikationsknoten am Straßenrand, Versorgungsinfrastruktur und andere exponierte Feldanwendungen.

Sicherer unabhängiger Türzugang

Jedes Fach ist mit einer eigenen unabhängigen Vordertür und einem Dreipunkt-Verriegelungssystem ausgestattet. Dieses Design verbessert die Zugangskontrolle, verbessert die Servicesicherheit und verringert das Risiko eines unbefugten Zugriffs. Wenn zusätzliche Standortsicherheit erforderlich ist, kann auch eine Vorhängeschlossunterstützung bereitgestellt werden.

Flexible Kühlung und Kabelmanagement

Der Schrank unterstützt je nach Standortanforderungen natürliche Belüftung, Lüfterkühlung, Wärmetauscher oder Klimaanlagen. Kabeleinführungsöffnungen an der Unterseite ermöglichen eine saubere Verlegung von Stromkabeln, Signalkabeln und Glasfaserkabeln und tragen so zu einer sauberen und organisierten internen Anordnung bei.

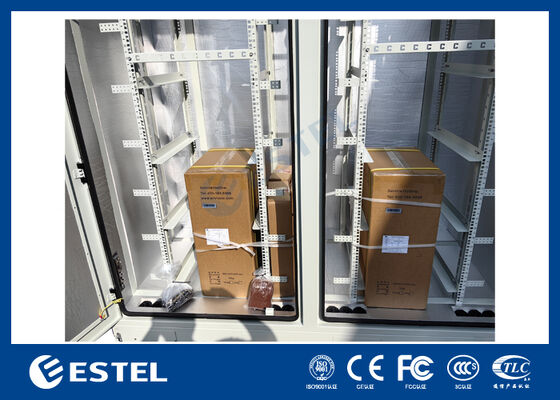

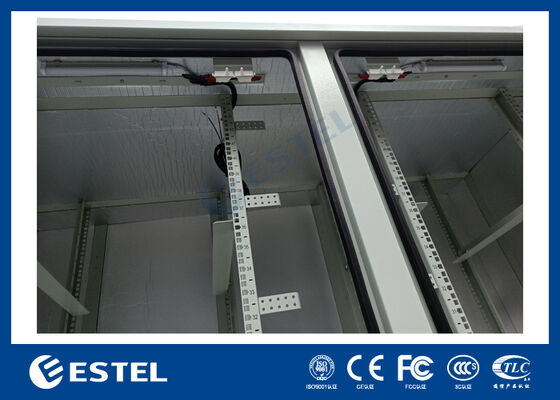

Produktstruktur und interne Konfiguration

Linkes Fach – Batteriefach

Dieser Abschnitt ist für Backup-Batterien, Gleichstromsysteme oder zugehörige Energiespeicherkomponenten gedacht. Durch die physische Trennung der Batterien von aktiven Telekommunikationsgeräten trägt der Schrank dazu bei, thermische Wechselwirkungen zu reduzieren und die Betriebssicherheit zu erhöhen.

Rechtes Fach – Abschnitt zur Verteilung der Glasfaserübertragung

Das rechte Fach ist für Glasfaser-Patchpanels, Spleißkassetten, Kabelmanagementzubehör und Signalrouting-Komponenten konfiguriert. Dieser dedizierte Glasfaserbereich unterstützt eine sauberere Kabelorganisation und trägt dazu bei, Interferenzen zwischen optischen und Stromversorgungssystemen zu reduzieren.

Überlegungen zur Installation

Bodenmontierte Installation für Stabilität im Freien

Aufgrund seiner größeren Größe und höheren Kapazität ist dieser Schrank für die Bodenmontage konzipiert. Um strukturelle Sicherheit und langfristige Zuverlässigkeit im Außenbereich zu gewährleisten, wird ein stabiler Betonsockel oder eine Stahlplattform empfohlen.

Richtige Kühlkonfiguration

Für hochbelastete Telekommunikationsgeräte oder Einsätze in heißen Klimazonen wird eine aktive Kühlung wie DC-Klimaanlagen oder Wärmetauscher empfohlen. Für Anwendungen mit geringerer Last kann abhängig von den Anforderungen an die interne Wärmeableitung eine gefilterte Belüftung oder eine lüftergestützte Kühlung ausreichend sein.

Kabelführung und Fachtrennung

Die Kabeleinführung von unten sollte im Voraus geplant werden, um Stromkabel, Erdungskabel, Kommunikationskabel und Glasfasern zu trennen. Eine ordnungsgemäße Verlegung verbessert die Sicherheit, den Wartungszugang und die langfristige Zuverlässigkeit.

Anwendungen

Telekommunikations-Basisstationen

Ideal für 4G- und 5G-Außenstandorte, die Batterie-Backup, im Rack montierte Kommunikationsgeräte und Glasfasermanagement in einem integrierten Schrank benötigen.

Glasfaserzugang und Breitbandnetze

Geeignet für Glasfaserverteilungspunkte, Zugangsübertragungsknoten und Netzwerkerweiterungsstandorte im Freien, wo organisiertes Kabelmanagement und Wetterschutz unerlässlich sind.

Smart City-Infrastruktur

Kann für Verkehrssysteme, intelligente Beleuchtungssteuerung, Überwachungs-Backhaul, Zugangspunkte zu öffentlichen Netzwerken und andere digitale Infrastruktur im Freien verwendet werden.

Industrielle und Versorgungskommunikationssysteme

Eine praktische Lösung für Energieversorger, Projekte für erneuerbare Energien, Transportnetze und industrielle Kommunikationsknoten, die eine sichere Unterbringung von Außengeräten erfordern.
