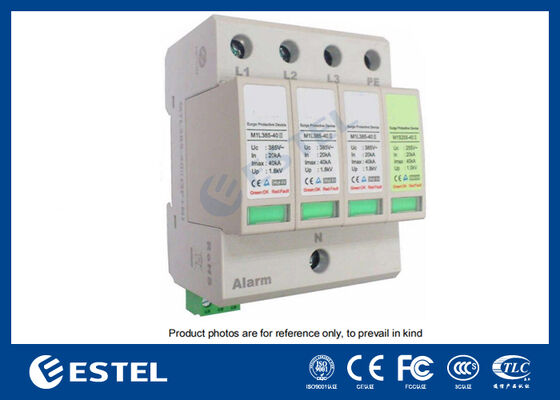

Überspannungsschutzgerät (SPD) für die Stromverteilung. 40-kA-Überspannungsstrom-Fernalarmanschluss

Überspannungsschutzvorrichtung (SPD) für die Stromverteilung 40kA Überspannungsstrom Fernmeldeanschluss

Beschreibung des Produkts

DieM1L385-40 II Überspannungsschutzvorrichtungist ein hochzuverlässiges elektrisches Schutzsystem, das zur Abwehr von Überspannungsbedingungen und Stromspannungen in Niederspannungsnetzen zur Stromverteilung entwickelt wurde.Dieses Gerät ist speziell für Anwendungen entwickelt, bei denen sowohl Überstrom- als auch Überhitzschutz unerlässlich sind, der einen robusten Schutz für sensible elektrische Systeme und elektronische Geräte bietet.

Das Modell M1L385-40 II entsprichtSchutznormen der Klasse Cund ist in der Lage, Spannungsströmen bis40kA(8/20 μs Prüfung), so daß es für den Einsatz in Stromverteilungssystemen und Geräten geeignet ist, die anfällig für vorübergehende Überspannungen sind.Fernmeldeanschluss(kein aktiver Kontakt), der Benutzern Echtzeitüberwachungsmöglichkeiten und Warnungen für mögliche Störungen und Ausfälle bietet, wodurch die dauerhafte Systemintegrität gewährleistet und Ausfallzeiten reduziert werden.

Das Gerät ist mit einer integrierten Basis für eine einfache Installation und Wartung ausgelegt, die typischerweise auf einem35 mm DIN-Schiene, was für Ausrüstungsschalter üblich ist.Diese Installationsmethode stellt sicher, dass das SPD sicher im System befestigt werden kann, ohne die Gesamtleistung der elektrischen Anlage zu beeinträchtigen.Das Gerät unterstützt auchFlexible VerkabelungGrößen zwischen1.5 mm2 bis 25 mm2für flexible Verbindungen und bis zu35 mm2für starre Anschlüsse, die unterschiedlichen Installationsanforderungen entsprechen.

Schlüsselmerkmale

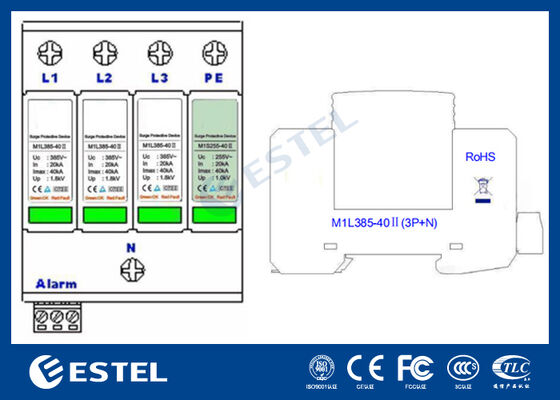

Modell: M1L385-40 II (3P+N)

Nennspannung:

230V/400VAC (L-N / N-PE)

Nennfrequenz: 48 Hz bis 62 Hz

Höchstbetriebsspannung:

385V (L-N) / 255V (N-PE)

Nennentladungsstrom (in):

20kA (L-N; N-PE)

Höchstentladungsstrom (Imax):

40kA (L-N; N-PE)

Spannungsschutzniveau (nach oben):

1.8kV (L-N) / 1,0kV (N-PE)

Eigenschaften der vorübergehenden Überspannung (TOV):

5s bei 385V (L-N) / 400V für 5 Sekunden

1200 V (L-PE) / 200 ms für Fehlermerkmale

Kurzschlussstrom:

25 kArms

Größe für die Terminalverbindung:

1.5 mm2 bis 25 mm2 (flexibel) / 35 mm2 (starr)

Höchststrom für Alarmanschluss:

250V / 0,5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Brandschutzgrad der Schale:

UL94 V-0

IP-Klasse:

IP20

Alarmüberwachungssystem

DieM1L385-40 IIDas SPD enthält eineFernmeldeanschlussDas Alarmsystem wird durch ein Gerät aktiviert, das in Echtzeit Feedback über den Betriebszustand des Geräts liefert.nicht aktiver Kontaktund hilft bei der Aufrechterhaltung der Betriebseffizienz, indem sie die Benutzer aufmerksam macht, wenn eine Wartung oder ein Ersatz erforderlich ist, um sicherzustellen, dass die Ausfallzeiten der Ausrüstung minimiert werden.Die Fernmeldefunktion erleichtert zudem die Integration in größere Überwachungssysteme, die Überwachung kritischer Infrastrukturen zu verbessern.

Installationsanleitung

Die Vorrichtung ist für die Installation durchzugelassene FachkräfteEs ist in der Regel auf einem35 mm DIN-SchieneInnerhalb einer Ausrüstungsschalterplatte: Das SPD ist nach folgenden Anweisungen zu verdrauen:

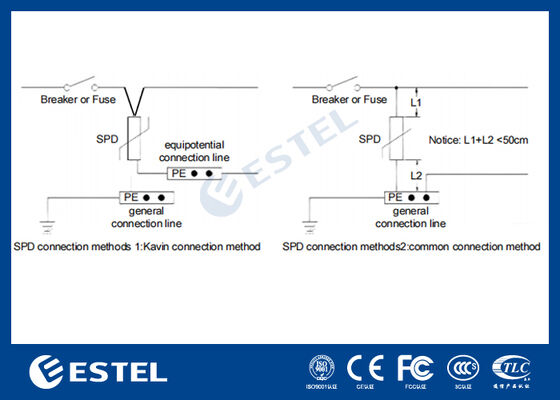

Anschlussmethode: Für die Verkabelung kann eine gemeinsame Parallelverbindung verwendet werden, mit maximal16 mm2mehrsträngiges Kupferdraht. Die Gesamtlänge der Verbindungsschleifen darf nicht mehr als0.5 Meter.

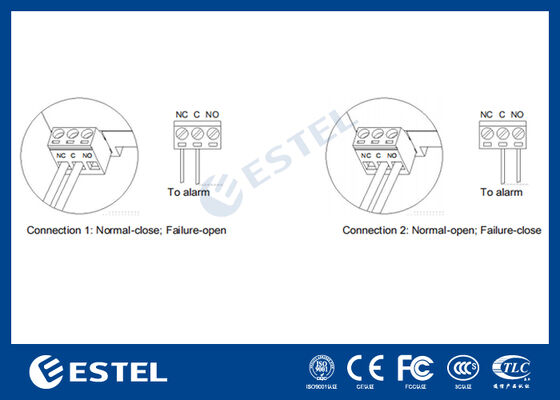

DieAlarmanbindungsterminalfür die Fernüberwachung sollten die Benutzer die Verkabelungssteckdosen ziehen und die Alarmleitungen in die entsprechenden Löcher der Verkabelungssteckdosen einführen,Dann setzen Sie die Stecker in ihre ursprüngliche Position und ziehen Sie die Schrauben.

Durch die Befolgung der Anweisungen kann das Gerät in das elektrische System integriert werden, wodurch ein robuster Schutz vor Stromüberspannungen und ein kontinuierlicher und zuverlässiger Betrieb gewährleistet werden.

Vorteile des Überspannungsschutzes M1L385-40 II:

Hochspannungskapazität: mit einem maximalen Abfluss von40kA, kann dieses SPD erhebliche Leistungsspannungen und vorübergehende Spannungen bewältigen und bietet einen hervorragenden Schutz für empfindliche Geräte.

FernüberwachungsfähigkeitDie eingebauteFernmeldeanschlussermöglicht eine einfache Überwachung und Wartung und sorgt dafür, dass Probleme schnell behoben werden können.

Benutzerfreundliche InstallationDieMontage der Schiene DINDas System vereinfacht die Installation und erleichtert die Integration in die bestehende elektrische Infrastruktur.

Breiter Spannungsschutzbereich: mit einer Spannung von bis385 V(L-N) und255 V(N-PE), so dass es für eine Vielzahl von Anwendungen in Stromverteilern geeignet ist.

Langlebig und sicherDieFeuerhemmende Hülle (UL94 V-0)undIP20-Schutzsicherstellen, dass das Gerät in verschiedenen Betriebsumgebungen sicher und langlebig bleibt.

Anwendungsbereiche:

Stromverteilsysteme: Schützt Stromversorgungssysteme vor vorübergehenden Überspannungsbedingungen, die empfindliche Komponenten beschädigen könnten.

Telekommunikationsgeräte: gewährleistet die Sicherheit von Telekommunikationsgeräten, indem es verhindert, dass Überspannungen die Leistung beeinträchtigen.

Industrieelektrische Systeme: Schützt Industrieanlagen vor elektrischen Störungen, die Ausfallzeiten oder Schäden verursachen könnten.

Erneuerbare Energiesysteme: Schützt Sonnen-, Wind- und andere erneuerbare Energiesysteme vor elektrischen Überspannungen, die durch äußere Faktoren verursacht werden.

Zusammenfassung

DieM1L385-40 II Überspannungsschutzbietet einen hocheffizienten Schutz für elektrische Systeme und empfindliche Geräte gegen Überspannung, Spannungsüberspannungen und elektrische Störungen.Funktionen zur Fernüberwachung, und eine einfache Installation überMontage der Schiene DIN, ist es eine zuverlässige Wahl für industrielle, Telekommunikations- und Stromverteilungsanwendungen.
