Telekommunikations-Gleichrichtersystem für Telekommunikation mit Fernverwaltung und -steuerung

Produktübersicht

Das ET4890-M3F32Das DC-Rack-Stromversorgungssystem bietet eine hochkapazitive, robuste DC-Stromversorgungslösung, die speziell für Telekommunikationsinfrastrukturen, Rechenzentrumsbetriebe und Industrieanwendungen entwickelt wurde, die eine zuverlässige DC-Stromverteilung benötigen. Es akzeptiert einen 220VAC-Einphasen-Eingang und liefert einen stabilen DC-Ausgang, der zwischen –43VDC und –58VDC einstellbar ist, mit einem Nennbetriebspunkt von –53,5VDC. Mit einer maximalen Ausgangsleistung von 9 kW unterstützt dieses System zuverlässig Installationen mit hohem Bedarf und erreicht gleichzeitig einen Wirkungsgrad der Energieumwandlung von über 96 %.

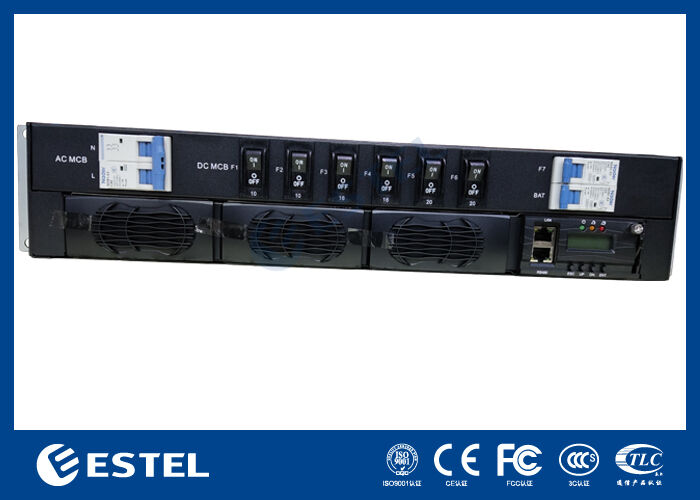

Mit einem modularen und redundanten Design unterstützt das System bis zu 3*3000W-Gleichrichermodule, die für N+1-Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt. Die Gleichrichter verwenden eine Zwangsluftkühlung, erreichen einen nahezu eins-Leistungsfaktor (≥0,99) und halten die Gesamtklirrfaktor (THDi ≤5 %) niedrig, um eine effiziente und saubere Energieumwandlung zu gewährleisten. Mit Frontzugriffswartung, Top-Panel-Verkabelung und IP20-Schutzart unterstreicht das 2HE-Rack-montierbare Gehäuse die Betriebssicherheit, die einfache Wartung und die unkomplizierte Integration in Standard-19-Zoll-Schränke.

Die DC-Verteilerplatte ist mit 1*63A 1P-Batterieschutzschaltern ausgestattet und verfügt über eine Batterie-Niederspannungsabschaltung (BLVD) für eine sichere und flexible Energieverwaltung. Systemintelligenz wird durch eine dedizierte Steuerung mit 2 analogen Sensoreingängen, 8 digitalen Statuseingängen und 2 konfigurierbaren potentialfreien Alarmausgängen bereitgestellt. Fernüberwachung und -verwaltung werden über RS232/485- und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusanzeige und -konfiguration ermöglicht.

Das System wurde für den Einsatz unter anspruchsvollen Bedingungen entwickelt und arbeitet über einen erweiterten Temperaturbereich von –40℃ bis +65℃, toleriert eine relative Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend) und behält die volle Leistung in Höhen bis zu 3000 Metern bei. Durch die Kombination einer skalierbaren modularen Architektur mit bewährter Zuverlässigkeit ist dieses 9-kW-DC-Stromversorgungssystem eine robuste und skalierbare Energielösung für kritische Infrastrukturen, in denen die Stromverfügbarkeit von größter Bedeutung ist.

System

• Abmessungen: 482,0 (B) × 350,0 (T) × 2HE (H)

• Gewicht: ≤15 kg (ohne Gleichrichter)

• Kühlung: Natürliche Kühlung

• Installationsmodus: Installation auf einem 19-Zoll-Rack oder im Schrank

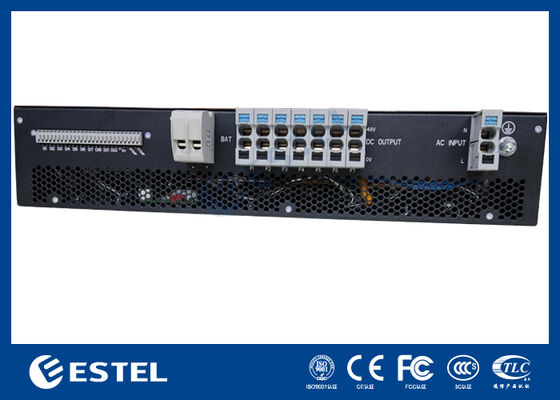

• Verkabelungsmodus: Obere Ein- und obere Ausgänge

• Wartungsmodus: Frontwartung, Unterstützung des Modulgradwechsels

• Schutzart: IP20

AC-Verteilung

• Eingangsmodus: 220VAC einphasig, 40A/2P

• Eingangsfrequenz: 45–66 Hz, Nennwert: 50 Hz/60 Hz

DC-Verteilung

• Ausgangsspannung: –43 ~ –58VDC, Nennwert: –53,5VDC

• Maximale Kapazität: 9kW (3*3kW, N+1-Redundanz)

• Batterieschutzschalter: 1*63A/1P

• Lastschutzschalter: BLVD: 2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P

Gleichrichter

• Eingangsspannung: 85VAC ~ 300VAC, Nennwert 220VAC

• Wirkungsgrad: >96%

• Nennleistung: 3000W (176–300VAC)

• Arbeitstemperatur: –40℃ ~ +75℃ (volle Leistung unter 50℃)

• Abmessungen: 106,5 mm (B) × 286 mm (T) × 41,5 mm (H) (1HE/H)

• Gewicht: ≤2 kg

• Kühlung: Zwangskühlung

• Leistungsfaktor: ≥0,99

• THD: ≤5%

• DC-Ausgang: –43 ~ –58VDC, Nennwert –53,5VDC, maximal 55A

Steuerung

• Modell: MC2600

• Signaleingang: 2 AI (2 Umgebungstemperatur), 8 DI

• Alarmausgang: 2 potentialfreie Kontakte

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umgebung

• Betriebstemperatur: –40℃ ~ +65℃ (volle Leistung unter 50℃)

• Lagertemperatur: –40℃ ~ +70℃

• Betriebsfeuchtigkeit: 5 % ~ 95 % (nicht kondensierend)

• Höhe: 0 ~ 3000 m (Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200 m zunimmt.)
