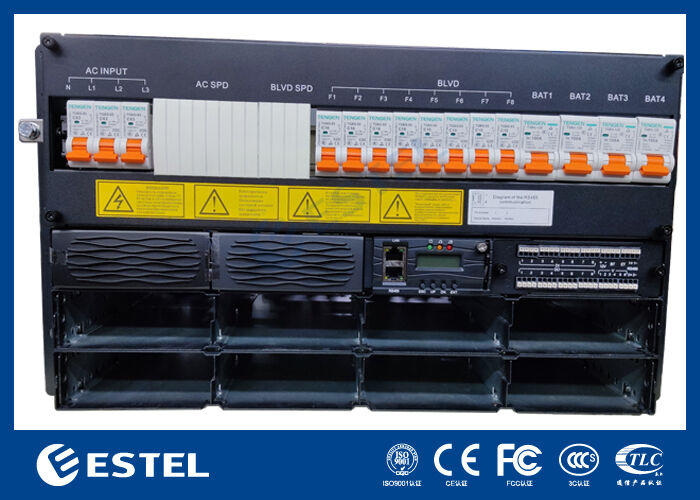

6U Telecom DC48V-Rektifikator mit integrierter Fernbedienung

Produktübersicht

Das ET48400-M5E86B DC Rack Power System wurde für anspruchsvolle Telekommunikations-, Rechenzentrum- und Industrieanwendungen entwickelt und liefert eine robuste, hohe Kapazität an Gleichstrom.Es akzeptiert einen dreiphasigen 380VAC-Eingang, mit einer stabilen, einstellbaren Leistung von 43VDC bis 58VDC (normalerweise 53,5VDC) bei einer maximalen Leistung von 24 kW und einem Wirkungsgrad von mehr als 96%.

Das modulare Design unterstützt N+1-Redundanz mit bis zu acht 3000W-Gleichrichtermodulen, von denen jedes eine hocheffiziente Umwandlung mit einem Leistungsfaktor ≥ 0,99 und THDi ≤ 5% bietet.In einem für den Betrieb optimierten 6U-Chassis mit Vordereingang und Kabelung der OberseiteDas System vereinfacht die Installation und Wartung. Sein Gleichstromverteilungsfeld umfasst 4*100A/1P Batterie-Schaltkreisbrecher, skalierbare LLVD und BLVD für ein flexibles Strommanagement.

Eine spezielle Steuerung mit analogen/digitalen Eingängen und konfigurierbaren Alarmrelais sowie RS232/485- und SNMP-Schnittstellen bietet eine umfassende lokale und Fernüberwachung.mit einer Breite von mehr als 20 mm,Das System bietet eine robuste und skalierbare Strombasis für kritische Infrastruktur.

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingabe:380VAC dreiphasig, 3*63A/1P+N

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstkapazität:24kW ((8*3kw, N+1 Redundanz)

• mit einer Leistung von mehr als 10 W4*100A/1P

• mit einer Leistung von mehr als 100 W

• LLVD*2: Verwendet mit Verteilerbox

• BLVD:4*16A/1P+4*10A/1P

Rectifier

• Eingangsspannung:85VAC ~ 300VAC, Nennwert 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Modell: MC2600

• Signalanzug: 2 AI (2 Umgebungstemperatur), 8 DI

• Alarmausgang: 8 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
