Außenwandschrank aus Stahl
Produkt-Details
Freileitungskabinett
,an der Wand befestigte Einschließung
Stahl Wandmontage Außenschrank / Pole Mount Gehäuse ausgestattet Batterie Schrank mit Wärmetauscher Kühlung
1 PProdukt Beschreibung
1.1 Aussehen

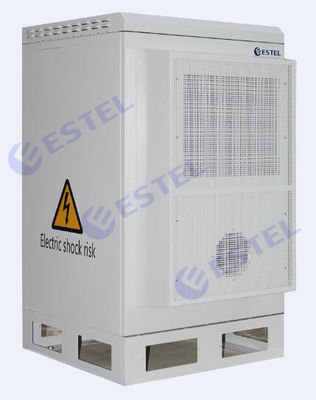

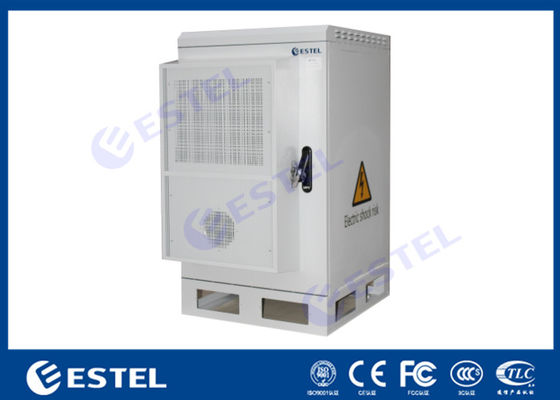

Nach der Installation des Schranks, wie in den folgenden Abbildungen gezeigt
1.2 Konfiguration des Schranks

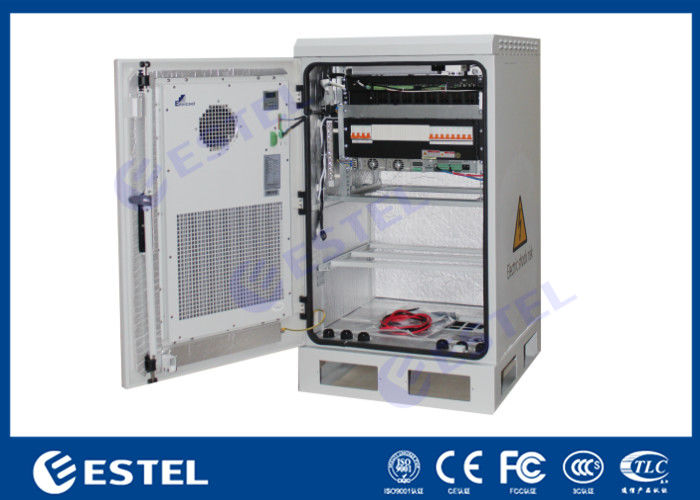

Die Konfiguration des integrierten Außenschranks dieses Projekts ist wie folgt:
| Schranktyp | Ausstattung | Anzahl | Spezifikationen |
| Hauptschrank | 19 Zoll Standardträger | 1 | 10U |
| Batteriehalter | 1 |
2 Schichten Jede Schicht W×D×H 650×650×200 mm |
|
| Erleuchtung | 1 | 48 V Gleichspannung, LED-Licht | |
| Wärmetauscher | 1 |
Eintrittsspannung: DC48V Wärmeaustauschleistung: 120 W/K |
|
| Notfallventilator | 2 | 48 V Gleichspannung, Unterplattenluftzufuhr | |
| Kupferstangen zum Erdern | 1 | M6-Schrauben 10 | |
| Busbar | 1 | M6-Schrauben 10 | |
| AC- und DC-Leistungsverteilungseinheit | 1 |
Wechselstrom-Eingang: 63A/2P*1; Wechselstromleistung: 63A/2P*1; Gleichstrom-Eingang: 63A/1P *1; Gleichstromleistung: 16A/1P*1; Gleichstromleistung: 10A/1P*3; Gleichstromleistung: 6A/1P*3 Marke der Schaltanlage: Schneider |
|
| Steckdose | 1 | 8 Bit-Universalsteckdose, 220V 16A | |
| Eingebettete Stromversorgung | 1 |
Modell: NetSure211 C23 DC48V, 40A, 1U Verteilungseinheit *1 20A Geradlinermodul *2 Überwachungsmodul *1 Marke: |
|
| Umweltüberwachungssystem | 1 |
1* Umweltüberwachungseinheit, 1U, SNMP-Kommunikation; 1* Rauchmelder; 1* Wassermessgerät; 1* Temperatur- und Luftfeuchtigkeitssensor; 1* Tilt- und Stoßkombinationssensor; 1* Türsensor Stromversorgung: DC48V |
|
| Bodendichtungsplatte | 1 | 1 Satz enthält 8 Stücke, 2 Blöcke von vorne nach hinten |
1.3 Größe des Schranks
Die Größe eines einzelnen Schranks ist in Abbildung 3 dargestellt. Außengröße: W×D×H 650×650×1150mm
Abbildung 3
1.4 Material für Schränke
Einfach galvanisierter Stahl + Wärmedämmung:
Außenschicht: 1,5 mm verzinkter Stahl, innere Schicht: 20 mm Wärmedämmung durch PEF
2 Installation von Schränken
2.1 Auspacken
Außen-Integrierte Schränke werden in der Regel in Holzkisten verpackt.
2.2 Stufen und Abmessungen für Boden, Wandhängen, Stangen
1 ) Anlandung
Effektdiagramm der Bodeninstallation
Größe des Schranks und Position des Befestigungslochs für den Ausbauschraub
2) Wandhalter
Schema der Wandmontagewirkung
Schritte zur Wandmontage
Größendiagramm für die Wandmontage
3 ) Polen
Diagramm der Wirkung der Polmontage
Stufen für die Anbringung von Stangen
Stangengröße
2.3 Bodendichtungsplatte
Wenn Sie die Basis des Schranks versiegeln müssen, verwenden Sie die Basisversiegelungsplatte (optional), um die Kerbe und das Loch um die Basis zu versiegeln.Die Montageschrauben sind die Schrauben aus Edelstahl M5 in der Schrankeinlage (siehe Abbildung 4)..
Abbildung 4
Anmerkung: Ist das Zementfundament nicht flach, empfiehlt es sich, eine Dichtung oder einen Abstand zu verwenden, um die Basis des Schranks zu ebnen.
