42U 19 Zoll-Telekommunikations-Kabinett-Wärmetauscher im Freien, der doppel-wandiges isoliert abkühlt
Produkt-Details
19 Zoll-Telekommunikations-Kabinett im Freien
,Kabinett der Telekommunikations-42U im Freien
,Telekommunikations-Einschließung DC48V im Freien
42U 19 Zoll-Telekommunikations-Kabinett-Wärmetauscher im Freien, der doppel-wandiges isoliert abkühlt
Doppel-wandiges Isolier-42U 19 Zoll-Telekommunikations-Kabinett-Wärmetauscher-im Freien abkühlendes Fernmeldeausrüstungs-Kabinett
1. Anwendung
Das ET9090220-EQ Fernmeldeausrüstungs-Kabinett im Freien wird hauptsächlich in der drahtlosen Kommunikationsbasisstation, wie System 4G/5G, integriertem Service der Kommunikation/des Netzes, Zugangs-/Getriebeschaltanlage, Notkommunikation/Getriebe, etc. benutzt. Dieses Kabinett kann accommate Fernmeldeausrüstung, Gleichrichtersystem, Netzverteilung, Überwachungsanlage ODF und Lithium-Ionen-Batterie usw.
2. Eigenschaften
(1) ist das Kabinett staubdicht, sunproof und wasserdichtes, verwendet Umwelt in der im Freien.
(2) Kabinettabkühlen: Wärmetauscher und Ventilator
(3) werden alle Kabel, die im Kabinett benutzt werden, von den flammhemmenden Materialien gemacht.
(4) Einschließen der Erdungsschiene.
(5) Installationsmodus: installiert auf einen konkreten Boden.
(6) Wartungszustand: zugegriffen von der Front.
(7) verkabelnder Modus: herein verlegt und heraus von der Unterseite.
3. Technische Parameter
| Einzelteil | Art | Technischer Parameter |
| Struktur | Maß |
Außenmaß: W*D*H 900*900*2195mm
|
| Plan | 1 Fach | |
| Geräteeinbau-Methode | 19" Gestell, 42U | |
| Tür | Mit einer Haustür und Three-Point- Verschluss für Kabinett im Freien (Stützvorhängeschloß) | |
| Material | Sandwichstrukturplatte, galvanisierter Stahl, doppel-wandig mit Wärmedämmung | |
| Eintritt-Schutz | IP55 | |
| Temperaturüberwachung | Abkühlen | Wärmetauscher und Fan |
| Beleuchtung | LED-Lampe | Lampen DC48V LED |
| Temperatur | Temperatur | Betriebstemperatur: -40°C | +75°C |
| Lagertemperatur: -50°C | + 70°C | ||
| Transport-Temperatur: -50°C | +70°C | ||
| Feuchtigkeit | Relative Luftfeuchtigkeit | 5% | 100% |
| Druck | Luftdruck | 62kpa | 101kpa (ähnlich bis 0m | 5000m Höhe) |
| Strahlungs-Intensität | Sonnenstrahlungs-Intensität | × 1120 (1±5%) W/m2 |
4. Zubehörliste
| Nein. | Einzelteil | Quantität | Einheit | Spezifikt. |
| 1 | Telekommunikations-Kabinett im Freien | 1 | Stellen Sie ein |
(1) Außenmaß: W*D*H 900*900*2195mm (2) ein Fach: Fach der Ausrüstung 42U (3) mit einer Haustür und Three-Point- Verschluss für Kabinett im Freien (Stützvorhängeschloß) (4) Material: Sandwichstrukturplatte, galvanisierter Stahl, verdoppeln sich mit Wärmedämmung |
| 2 | Wärmetauscher | 1 | Stellen Sie ein |
Kälteleistung: 200W/K, Stromversorgung: Dc48V |
| 3 | Fan | 1 | Stellen Sie ein | Ein DC48V-Fan mit einem Temperaturbegrenzer |
| 4 | LED-Lampe | 1 | PC | DC48V, einen Lampenschalter incuding |
| 5 | Paket | 1 | Stellen Sie ein | Holzetui |

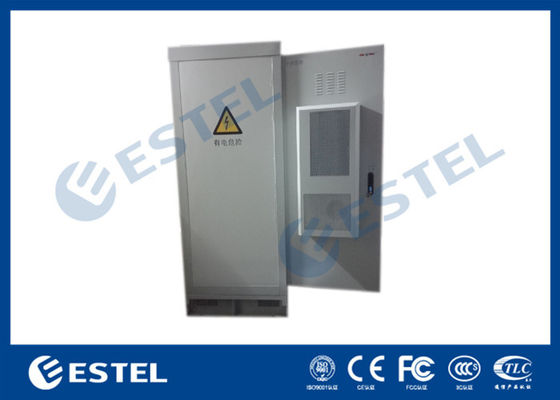

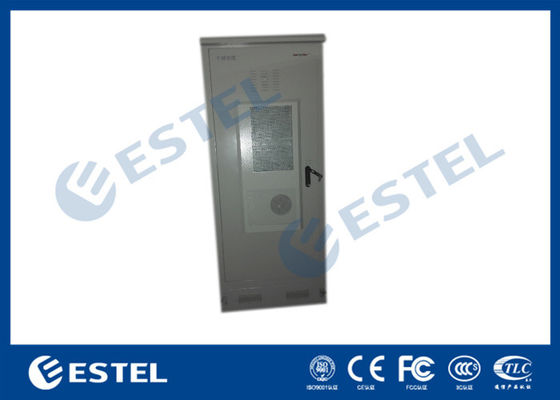

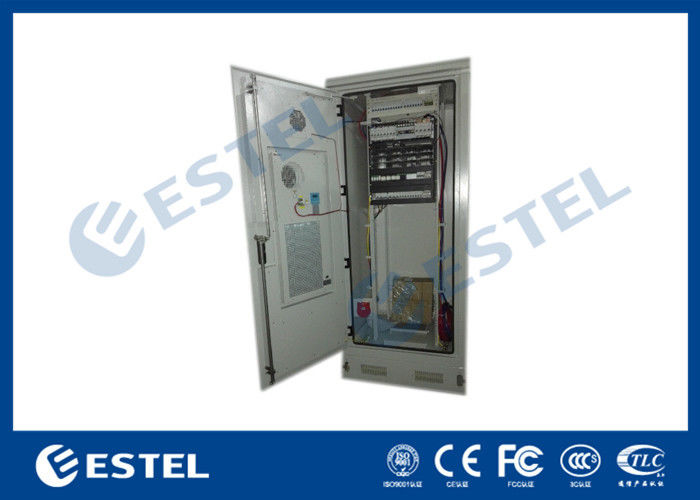

5. Kabinett-Bild
6. Kabinett bauen zusammen
-
