Einzelne Wand IP55 imprägniern Kabinett-im Freien Antikorrosion der Telekommunikations-40U
Produkt-Details
einzelne Wand Telekommunikations-Kabinett im Freien
,Telekommunikations-Kabinett IP55 40U im Freien
,einzelnes Gestell der Wand 40U

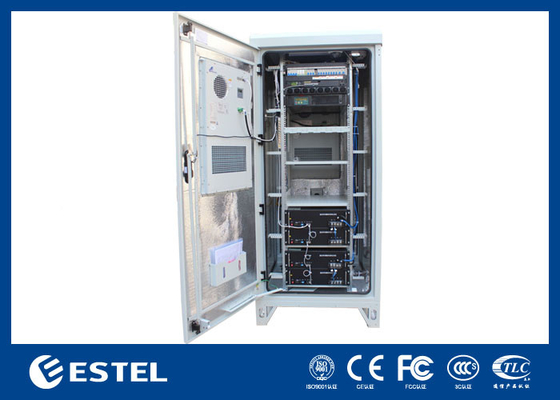

Einwand IP55 Wasserdicht 40U Außen-Telekommunikationsschrank Korrosionsschutz
1.Außen-TelekommunikationsschrankTechnische Parameter
| Artikel 1 | Typ | Technischer Parameter |
| Struktur | Abmessung | Außenabmessung: W×D×H 900×900×2100mm |
| Layout | 1 Abteil | |
| Einrichtung der Ausrüstung | 19 Zoll, 40 U | |
| Tür | mit einer Vordertür und einem dreipunktischen Schloss für den Außenschrank (Stützschloss) | |
| Material | Galvanisierter Stahl, mit Isolierung | |
| Wärmedämmung | 20 mm PEF | |
| Eintrittsschutz | IP55 | |
| Temperaturkontrolle | Kühlung | Klimaanlage und Lüfter |
| Beleuchtung | LED-Leuchte | LED-Leuchte |
| Temperatur | Temperatur | Betriebstemperatur: -40 °C bis +55 °C |
| Speichertemperatur: -50 °C ~ + 70 °C | ||
| Transporttemperatur: -50 °C bis +70 °C | ||
| Luftfeuchtigkeit | Relative Luftfeuchtigkeit | 5% ~ 100% |
| Druck | Luftdruck | 62kpa ~ 101kpa (ähnlich 0m ~ 5000m Höhe) |
| Strahlungsintensität | Intensität der Sonnenstrahlung | 1120 × (1±5%) W/m2 |
2. IP55Telekommunikations-RatProfil
ESTEL ist ein professioneller Hersteller von Outdoor-Telekommunikationsschrank und Temperaturkontrolllösung für Outdoor-Telekommunikationsschrank in China.
Erfahrungen in FuE, Produktion und Export.
3Unsere Kabinettsvorteile
(1) Wir können Klimaanlage, Umweltüberwachungssystem, Geradlinersystem, Stromverteilung, Wechselrichter, Batterie und Glasfaser in das Telekommunikationsschrank integrieren.
(2) Gehäusematerial: Verzinkter Stahl, Edelstahl, Aluminium und kaltgewalztes Stahl sind optional.
(3) Verschiedene Einbaumethoden für Schränke: Bodenbefestigung, Wandbefestigung und Pfahlbefestigung
(4) Kühlmethode des Schranks: Klimaanlage, Wärmetauscher, TEC und Ventilator sind optional.
(5) Kabinetttyp: Geräte- und Batteriekabinet (einfach, zweimal, mehrfach).
(6) Wir haben professionelle Konstrukteure, können genau maßgeschneidert.
(7) Außenschrank hoher Schutzgrad, IP55, IP65, IP66, wasserdicht, staubdicht, kann in rauen Außenbedingungen verwendet werden.
(8) Eingebettete Türstruktur, Drei-Punkte-Sperre, keine Außenschleifen, verbessert die Diebstahlsicherung.
(9) Direktverkäufe von Herstellern zur Erhöhung der Gewinnspanne.
(10) Strenge Qualitätskontrolle und stabile Qualität.
(11) Schnelle Lieferung, keine Sorge um die Lieferzeit.
(12) Perfekter Kundendienst.
4. Außen Telekommunikationsschrank Eigenschaften
(1) Der Schrank ist staub-, sonnen- und regendicht, Schutzgrad IP55.
(2) Kühlung des Schranks: Klimaanlage und Lüfter.
(3) Die Verteilung des Schranks ist angemessen, wodurch der Zugang zu Kabeln, die Befestigung und Erdung erleichtert werden.
(4) Fügen Sie eine Erdungsstange hinzu.
(5) Einschließlich Umweltüberwachungssystem mit SNMP-Kommunikation.
(6) Die Stromverteilung kann je nach Bedarf des Kunden angepasst werden.
(7) Das Telekommunikationssystem kann angepasst werden.
5. Liste der Schrankakzesterien
|
- Nein. Ich weiß nicht. |
Artikel 1 |
Anzahl |
Einheit |
Spezifikationen |
|
1 |
Außen-Telekommunikationsschrank |
1 |
Setzen |
(1) Außenabmessungen W × D × H 900 × 900 × 2100 mm (2) Ein Abteil: einschließlich des 40U-Standards 19" (3) Mit einer Haustür und einem Drei-Punkte-Diebstahlschloss für den Außenschrank (Hilfshängeschloss) (4) Material: Galvanisationsstahl; Einwand mit Wärmedämmung (5) IP-Spiegel: IP55 (6) Eintritt des Kabels an der Unterseite (7) Einschließlich Kupferstangen zur Erdung |
|
2 |
Klimaanlage |
1 |
Setzen |
Klimaanlage Kühlleistung: 1500 W, Stromversorgung: AC220V, 50Hz |
|
3 |
Lüfter |
1 |
Setzen |
Zwei AC220V-Ventilatoren und ein Temperaturregler |
|
4 |
Umweltüberwachungssystem |
1 |
Setzen |
1 × Umgebungsüberwachungseinheit,19", 1U; AC220V, unterstützt RS485 und SNMP-Kommunikation 1 × Rauchsensor, 1 × Wassersensor, 1 × Temperatursensor, 1x Türsensor. |
|
5 |
AC- und Gleichstromverteilungseinheit |
1 |
Setzen |
Blitzsicherheit der Klasse B AC-Eingang: 63A/2P×1; Wechselstrom-Ausgang: 16A/1P×4; Gleichstrom-Ausgang: 16A/1P×4; Höhe: 4U |
|
6 |
LED-Lampenschalter |
1 |
PC |
Für die Steuerung der Ein- und Ausschaltung von LED-Leuchten verwendet |
|
7 |
LED-Lampe |
1 |
PC |
AC220V, zur Beleuchtung im Schrank verwendet |
|
8 |
Paket |
1 |
Setzen |
Holzgehäuse |
6Telekommunikationskorrektursystem
Modell: ET48450P200 Bilder
Einführung des Berichtigungssystems ET48450P200
ET48450P200ist ein 19-Zoll-Sub-Rack für ein Hybrid-Stromsystem, mit einem kompakten Design mit einer Höhe von 13 U, um kritische Anwendungsbedürfnisse von Glasfaser- und Mikrowellenübertragung, Zugangseinrichtung, Schalter zu erfüllen.Die maximale Leistung des Systems beträgt 450 A., mit Wechselstrom-Eingang/Gleichstrom-Eingang/Batterie/Last-MCB. Die Kabel sind mit MCB und Busbar vorne verbunden.
Wesentliche Merkmale
-
Breiter Eingangsspannungsbereich: 85 bis 290 VAC für den Geradliner und 120 bis 420 VDC für den MPPT
-
Unterstützt Ethernet-, SNMP-, ModBus- und RS485-Kommunikationsschnittstellen
-
Richter, MPPT und Steuerung sind warmstechnisch steckbar, einfache und schnelle On-Line-Wartung
-
Hohe Effizienz von bis zu 96% bei geringeren Betriebskosten
| Telekommunikationskorrektursystem - ET48450P200 | |||||
| Abmessung | W482 x D350,6 x H13U, ≤ 40 kg (ohne Module) | ||||
| Kühlmodus | Natürliche Kühlung | ||||
| Wartungsmodus | Frontwartung | ||||
| Schutzniveau | IP20 | ||||
| Inputverteilung | |||||
| Klimatisierung | DC | ||||
| Eingabe-Modus | 380 VAC dreiphasig | 120VDC~420VDC | |||
| Eingabefrequenz |
45~65 Hz, Nennwert: 50 Hz/60 Hz |
/ | |||
| Eingangskapazität | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20μs | ||||
| Verteilung der Produktion | |||||
| Modul für die Berichtigung | Solarmodul | ||||
| Ausgangsspannung |
- 42-58VDC, Nennwert: -53,5VDC |
- 42...58VDC, Nennwert: -54,5VDC |
|||
| Batteriebremser | Die Anlage ist mit einer Leistung von mehr als 100 kW ausgestattet. | ||||
| Verbrennungsbremser |
LLVD: 125A/P x 2, 25A/1P x 1, 1 Ersatzteil BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| Gleichspannung | 10kA/20kA, 8/20μs | ||||
| Modul | |||||
| Modul für die Berichtigung | Solarmodul | ||||
| Eingangsspannung | 85~290VAC, Nennwert 220VAC | 120~420VDC, Nennwert 340VDC | |||
| Effizienz | > 96% | > 96% | |||
| Nennleistung | 3000W ((176 bis 290VAC) | 3000 W ((200 bis 420 VAC) | |||
| Betriebstemperatur | - 10°C~+75°C(Vollleistung unter 55°C) | - 10°C~+75°C(Vollleistung unter 50°C) | |||
| Steuerung | |||||
| Signal-Eingang | 7 trockener Kontakt | ||||
| Ausgang der Alarmanlage | 4 AI (2 Batterie-Temperatur, 1 Umgebungstemperatur, 1 Brennstoffpegelsensor), 1 RS485, 7 DI | ||||
| Kommunikationshafen | RS485, SNMP | ||||
| Anzeigemodus | Bildschirm | ||||
| Umwelt | |||||
| Betriebstemperatur | - 10°C ~+50°C | ||||
| Speichertemperatur | - 40°C ~+75°C | ||||
| Betriebsfeuchtigkeit | 5%~95% (nicht kondensiert) | ||||
| Höhenstand | 0~4000 m (wenn die Höhe im Bereich von 3000 m liegt)~4000 m, die maximale Betriebstemperatur sinkt um 1°C(wie die Höhe um 200 m steigt) | ||||
7Zeichnung des Außen-Telekommunikationskabinets
8. angepasste Schrankenbilder
9. IP65 Zertifikat für Telekommunikationsschränke im Freien
10. Anwendungen von Outdoor Telecom Kabinett
11Verpackung und Lieferung
Unser Paket besteht aus Sperrholz, das nicht fumigiert wird, nicht aus Baumstämme/massivem Holz.
Einhaltung von ISPM 15, Artikel 2.1, veröffentlicht von der FAO der Vereinten Nationen. srong, feuchtigkeitsdicht, schlagsicher und speziell für den Export.
12. Weitere Bilder von Outdoor-Telecom-Schränken
-
