38U Einstöckige elektrische Schränke für den Außenbereich mit Klimaanlage
Produkt-Details
38U Außenelektrische Gehäuse
,Außenelektrische Gehäuse Schränke IP55
,Außenelektrische Gehäuse der Basisstation
Wasserdicht 38U Einwand-Elektrische Schränke für den Außenbereich
1. Außenkabine Struktur
(1) Außenabmessungen W×D×H 750×750×2000 mm
(2) Ein Abteil,38U freier Raum
(3) Eine Vordertür; mit speziellem Schloss für den Außenschrank (Halteschloss)
(4) Material: Galvanisierter Stahl; eine Wand, Dicke: 1,2 mm, mit 20 mm PEF-Wärmedämmung.
(5) Oberflächenbearbeitung: Entfettung, Beizung, Phosphorwaschung, Reinigung und Kraftbeschichtung.
2Wetterfestes Telekommunikationsschrank Eigenschaften
- Material: hochwertiges Verzinktes Stahl
- Oberflächenbehandlung: Entfettung, Abrüstung, rostfeste Phosphatung (oder Verzinkung), Pulverbeschichtung.
- Tragfähigkeit des Schranks: ≥ 400 kg
- Eintrittsschutz: IP55
- Flammschutz: Erfüllung der GB5169.7 Prüfung A
- Mechanische Festigkeit: jede Oberfläche kann einem Druck > 980 N standhalten; nach dem Öffnen der Tür kann ihr äußeres Ende einem Druck > 200 N standhalten.
- Dämmungswiderstand: Der Dämmungswiderstand zwischen Erdungsvorrichtungen und Schrankarosserie ist nicht niedriger als 2×104M/500V (DC).
- Widerstandsspannung: Die Widerstandsspannung zwischen Erdungsvorrichtungen und Kabinenbauteilen beträgt nicht weniger als 3000 V (DC)/1min.
3Elektrische Gehäuse Tabelle 1 Konformität mit der Norm
| Standards | Beschreibung |
| GB/T 17626.7-1998 | Elektromagnetische Kompatibilität |
| GB4706.1 | Sicherheit von Haushaltsgeräten und elektrischen Geräten mit ähnlicher Verwendung. |
| GB4798.1 | Umweltbedingungen bei der Anwendung von Elektro- und Elektronikprodukten - Lagerung |
| GB4798.2 | Umweltbedingungen bei der Anwendung von Elektro- und Elektronikprodukten - Transport |
| GB4798.3 | Umweltbedingungen in der Anwendung für elektrische und elektronische Produkte - Verwendung |

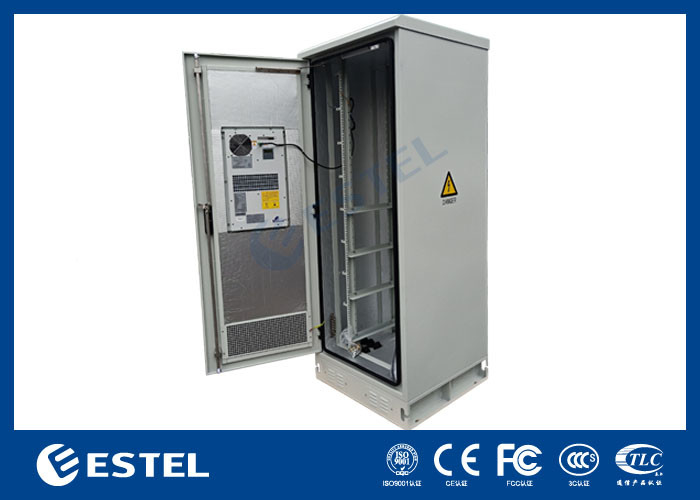

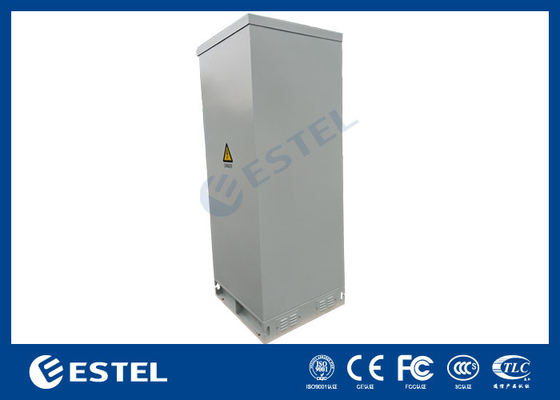

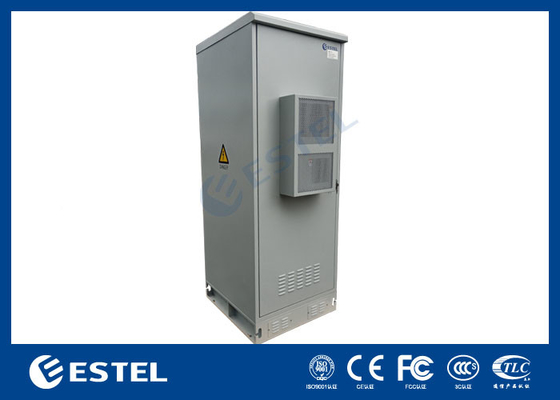

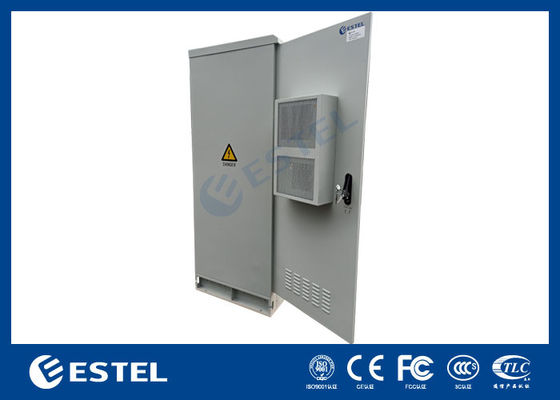

4. Bodenmontierte Schränke Bilder und Diagramm
5. Schrank mit Klimaanlage technische Parameter
| Artikel | Typ | Technischer Parameter |
| Struktur | Abmessung |
Außenabmessung: W*D*H 750*750*2000mm |
| Layout | Ein Abteil | |
| Einrichtung der Ausrüstung | 19 ′′ Rack, 38 U freier Platz | |
| Tür | mit einer Vordertür und einem dreipunktischen Schloss für den Außenschrank (Stützschloss) | |
| Material | Galvanisierter Stahl, mit Isolierung | |
| Wärmedämmung | 20 mm PEF | |
| Eintrittsschutz | IP55 | |
| Installationsart | mit einer Breite von nicht mehr als 15 mm, mit einer Breite von nicht mehr als 15 mm | |
| Temperaturkontrolle | Kühlung | Klimaanlage |
| Beleuchtung | LED-Leuchte | LED-Leuchte |
| Temperatur | Temperatur | Betriebstemperatur: -40 °C bis +55 °C |
| Speichertemperatur: -50 °C ~ + 70 °C | ||
| Transporttemperatur: -50 °C bis +70 °C | ||
| Luftfeuchtigkeit | Relative Luftfeuchtigkeit | 5% ~ 95% |
| Druck | Luftdruck | 62kpa ~ 101kpa (ähnlich 0m ~ 5000m Höhe) |
| Strahlungsintensität | Intensität der Sonnenstrahlung | 1120 × (1±5%) W/m2 |
6. KabinettListe der Zubehörteile
| - Nein. Ich weiß nicht. | Artikel | Anzahl | Einheit | Spezifikationen |
| 1 | Elektrische Schränke für den Außenbereich | 1 | Setzen |
(1) Außendimension: W*D*H750*750*2000 mm (2) Ein Abteil: 19°, 38° (3) Mit einer Haustür und einem dreipunktischen Schloss für den Außenschrank (Halteschloss) (4) Material: Galvanisierter Stahl, einzelne Wand mit Isolierung |
| 2 | Klimaanlage | 1 | Setzen | Kühlleistung: 600W, Stromversorgung: 48VDC |
| 3 | LED-Lampe | 1 | PC | 48VDC |
| 4 | Paket | 1 | Setzen | Holzgehäuse |
7. LED-Lampe und Türsensor
Die LED-Lampe befindet sich an der Oberseite des Schranks.
8.Bodenbefestigung
- Der Schrank umfasst eine Erdungsstange aus Kupfer mit Korrosionsschutzbeschichtung.
- Der Metallteil des Schranks sollte miteinander verbunden und mit einer Erdungsstange verbunden sein.
- Die Schutzbefestigung anderer Geräte innerhalb des Schranks sollte an den Erdungsstang angeschlossen sein.
9Kühlung
Klimaanlage
Kühlleistung: 600 W.
Stromversorgung: 48VDC.
Installiert an der Haustür.
10Verpackung und Versand
Das Schrankpaket verwendet eine fumigationsfreie Holzkasse, die für den Export geeignet ist.
-
