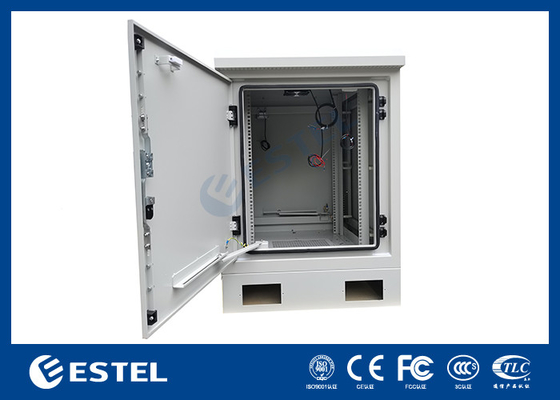

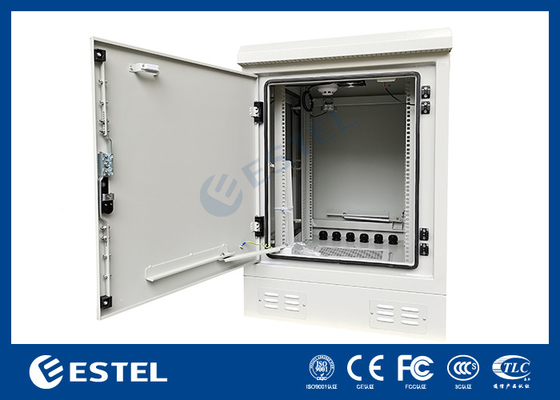

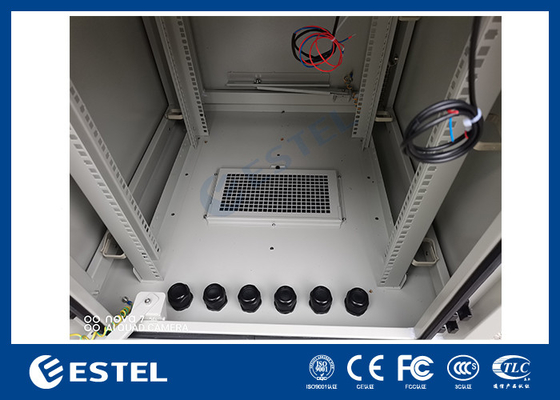

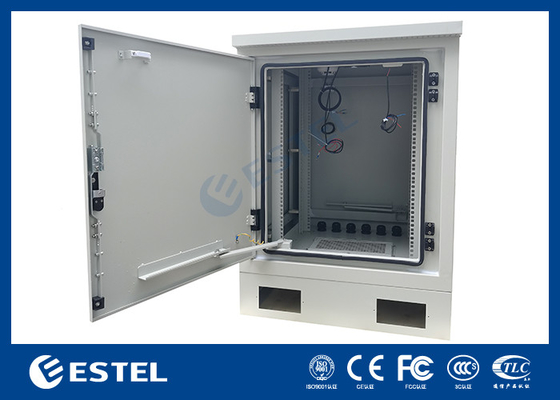

17U-Floor-Mounted-Schrank mit 19-Zoll-Rack und innen und Ventilator für die Kühlung

17U Florr Montage Schrank mit 19 Zoll Rack und innen und Ventilator für die Kühlung

1.Hintergrund von Outdoor Telecom Cabinet

ESTEL's Telecom Cabinet wird in verschiedenen Ländern und Regionen eingesetzt und unterschiedliche Regionen haben unterschiedliche Anforderungen.Dieser Artikel beschreibt die allgemeinen Konstruktionsanforderungen für die Outdoor Telecom Kabinett auf der Grundlage unserer früheren Erfahrungen.

2.Struktur des Außen-Telekommunikationskabinets

Das Outdoor Telecom Cabinet System umfasst Geradlinermodule, Überwachungseinheiten, Stromverteilungsgeräte, Batteriepakete, Temperaturregler und andere Geräte.Sie sind in einem All-in-One-Außenschrank installiertDas Outdoor Telecom Cabinet System ist in der Außenumgebung installiert, in der sich die Ausrüstung befindet.Die Umwelt ist hart., und die Anlageplätze sind in der Regel relativ abgelegen, wie zum Beispiel an der Straßenseite, auf dem Dach, auf dem Berg, am Telefonmast usw.oder auf der Stange. Installieren. Daher hat das Outdoor Telecom Cabinet-System hohe Anforderungen an den Schutz, die Wärmeableitung, den Korrosionsschutz, den Salzspray-Schutz, den Diebstahlschutz und den Blitzschutz.Es muss leicht zu transportieren sein.Die meisten Strukturteile des Outdoor Telecom Cabinet Systems sind dünne Blechteile und Profile, die durch Schneiden, Stempeln, Biegen,Schweißen, Nieten, Oberflächenbehandlung und andere Verfahren.

3.Design des Outdoor-Telecom-Schranksystems

Standardbauteile und -teile so weit wie möglich verwenden, um die Kompatibilität und Vielseitigkeit der Bauteile zu verbessern und die Produktionszeit zu verkürzen;so weit wie möglich ein modulares Design verwenden, um das System in mehrere funktionale Module aufzuteilenDie Teile, Bauteile und Funktionsmodule können so weit wie möglich unabhängig voneinander geladen und entladen werden.die für die Organisation der Produktion geeignet ist, Debugging und Wartung vor Ort, wie zum Beispiel Blitzschutzmodule, Lüftermodule, Staubfiltermodule, Wechselstromverteilungen usw.

Die Konstruktionstechnik ist eng mit der Verarbeitungstechnik und der Montagetechnik verknüpft.Die Verarbeitungs- und Montagetechnologie sollte entsprechend der tatsächlichen Produktion ausgewählt werden.Wenn die Charge klein ist, kann das Laserschneiden verwendet werden, um die Kosten der Form zu reduzieren.die Löcher und die Verformung der Teile können unregelmäßig sein, und die Konstruktion wird flexibler sein; wenn die Charge groß ist, wird Druckdruck verwendet, um die Produktionseffizienz zu verbessern.Die Blankung und Blankung müssen regelmäßig erfolgen und durch vorhandene Formen verarbeitet werden können.In der Regel werden Outdoor-Telecom-Schränke geschweißt und für kleine Chargen manuelles Schweißen verwendet.Automatisches Schweißen mit Roboterlaser kann für große Chargen verwendet werden, um die Effizienz zu verbessern und die Verformung zu reduzierenIn diesem Fall sollte die Möglichkeit des automatischen Schweißens der Bauteile in Betracht gezogen werden.

Das Stromversorgungssystem des Außen-Telekommunikationsschranks ist in der Feldumgebung installiert, und die Installations- und Wartungsbedingungen sind komplex.Machbarkeit und Bequemlichkeit von Installations- und Wartungsarbeiten, und die persönliche Sicherheit der Bediener sollte bei der Konstruktion berücksichtigt werden. Zum Beispiel sollten die zu bedienenden Schalter und Tasten in einer Höhe von 0,5 m bis 1,8 m angeordnet sein;Der Bildschirm sollte in einer Höhe von 1 angeordnet sein..0 m bis 1,6 m; die zu demontierenden und zu wartenden Teile sollten nicht zu schwer und die Installationshöhe nicht zu hoch sein.

4.Die Gesamtstruktur und Anordnung des Außen-Telekommunikationsschranksystems

Nach der elektrischen Konstruktion, den vom Kunden gewünschten Aus- und Eingangsleitungsmethoden sowie dem Standort und der Installationsmethode des Systemsdie Gesamtstrukturplanung des Systems durchgeführt wird,Wenn nur ein Schrank vorhanden ist, befindet sich der Ausrüstungsraum oben, der Batterieraum unten und die Kabelläufe auf beiden Seiten.Trennen des Gerätes und der BatterieDas Geradlinermodul ist die Hauptwärmequelle und sollte im oberen Teil des Schranks, in der Nähe des Luftausgangs des Kühlluftkanals, platziert werden.Wenn die Temperatur der Überwachungseinheit hoch ist, beeinträchtigt es die Stabilität des Systems, daher ist es notwendig, einen hohtemperaturen Wärmefluss zu vermeiden.

Die Konstruktion und Installation der Stromverteilungseinheiten für Wechselstrom und Gleichstrom sollte gewährleisten, dass der Schaltbrenner und andere Komponenten während der Wartung leicht ausgetauscht werden können.sowie die Bequemlichkeit und Bedienbarkeit der VerkabelungDie wichtigsten Veränderungen im Stromversorgungssystem derselben Kapazität sind die Anzahl der Eingangs- und Ausgangszweige der Stromverteilungseinheit und die Lastkapazität.die sich in der Änderung der Anzahl der Leistungsschalter und der Kombination der Spezifikationen widerspiegelnDie Stromverteilungseinheit ist daher modularisiert und ihre Teile verallgemeinert.Verbesserung der Konstruktions- und Produktionseffizienz, und Erleichterung von Wartung und Ersatz.

Anbringen von Geräten, Überwachungseinheiten, Wechselstromverteilern, Gleichstromverteilern und anderen Zubehörteilen im Gerätefach.und Speicherplatz für die Installation von KommunikationsgerätenIm Equipmentraum sollten mindestens 4 Montagepfosten für die Montage der Ausrüstung und die Befestigung des Regals vorhanden sein.und kann standardmäßige 19- oder 21-Zoll-Geräte installieren

Der Batteriefachraum dient zur Installation von Batterien. Zu den Batterientypen gehören in der Regel Blei-Säure-Batterien und Lithium-Eisen-Phosphat-Batterien.Der Batteriefachbereich sollte mit Batterien verschiedener Marken kompatibel sein.Für verschiedene Batterietypen sind die Konstruktionsanforderungen des Batteriefachs unterschiedlich.

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,die Batterie- und die Ausrüstungseinrichtung, in der die Bleibatterien untergebracht sind, müssen vollständig isoliert sein, um eine Säure-Nebelkorrosion von Stromversorgungs- und Kommunikationsgeräten zu vermeiden;. Die Kabine darf nicht isoliert sein. Im Batteriefach sollte eine Wasserstoffentladungseinrichtung vorhanden sein, um schädliche Gase zu entladen.also muss der Abstand zwischen den Batterien größer als 10 mm sein■ der Batterieunterstützungsrahmen und das Batterie-Tray müssen ausreichend Festigkeit besitzen; durch Vibrationen beschädigt; der Gehäuse-Schutzniveau des Batteriefachs muss IP44 erreichen.

5.Kühlung des Außen-Telekommunikationsschranks

Die Kühlmethoden des Outdoor Telecom Cabinet-Systems umfassen: natürliche Kühlung, Lüfterkühlung, Wärmetauscherkühlung und Klimaanlagekühlung.Auswahl der Art der Wärmeableitung und der Notwendigkeit einer Heizung je nach Ein- und Nutzungsumgebung und Wärmeerzeugung der Anlage.

FAN-Kühlung

Der temperaturgesteuerte Gleichspannventilator wird verwendet, um die Wärme im Schrank zwangsweise abzuleiten. Die innere Temperatur des Schranks ist höher als die äußere Umgebungstemperatur.aber es wird äußeren Staub bringen, Feuchtigkeit und ätzendes Gas in den Schrank, was die Zuverlässigkeit der Ausrüstung im Schrank beeinträchtigt.Alle Lüftungslöcher im Schrank sollten mit korrosionsbeständigen Schirmen und staubdichten Netzen versehen sein, um das Betreten von Insekten und Nagetieren zu verhindernDie Einrichtung des Gleichstromventilators sollte leicht zu installieren und zur Wartung zu entfernen sein.Wir empfehlen die Verwendung von AC FAN nicht, da das AC-FAN-System eine nichtlineare Belastung aufweist und beim Starten einen großen Startstrom erzeugt, was hohe Anforderungen an das UPS-System stellt.

Klimaanlage

Die effizienteste und schnellste Kühlmethode kann die Innentemperatur des Schranks niedriger als die Umgebungstemperatur machen.,Wenn die AC-Stromversorgung ausgeschaltet ist, funktioniert die Klimaanlage nicht und muss regelmäßig gewartet werden.Der Stromverbrauch der Klimaanlage ist offensichtlich inakzeptabel., so dass diese Wärmeabbau-Methode große Einschränkungen hat.

Wärmetauscher

Das Prinzip des Wärmetauschers besteht darin, dass die Luft, die innerhalb und außerhalb zirkuliert, unabhängig voneinander durch das Wärmeübertragungsmedium Wärme austauscht.so die innere Temperatur des Schranks reduziert. Der Wärmetauscher befindet sich auf der Oberseite des Gehäuses oder an den Vorder- und Hintertürplatten.und die Leistung von wasserdichtenDurch die Temperaturkontrolle wird die Temperatur bei hoher Temperatur gesenkt,und der äußere Kreislaufventilator wird bei niedriger Temperatur ausgeschaltetDie Kosten für diese Kühlmethode sind moderat, der Nachteil besteht jedoch darin, daß die Innentemperatur immer höher ist als die Außentemperatur.

Heizung für den kalten Bereich

Für die Niedertemperaturumgebung, in der die monatliche Durchschnittstemperatur im Winter unter -10°C liegt, sind auch Heizkomponenten oder Heizgeräte zur Heizung und Wärmeschutz erforderlich.Warum ist es auf -10°C eingestellt?, weil Telekommunikationsschränke im Freien in der Regel Batterien besitzen, und es wird sehr schwierig sein, dass die Batterien unter -10°C entladen.

Wärmedämmungseigenschaften von Außenschränken

Die Türen, Seitenteile und Rückteile des Schranks verwenden eine Doppelschicht- oder Sandwichplattenstruktur, um den Einfluss von Sonnenstrahlung und Wärmeschutz zu reduzieren.Die äußere Beschichtungsschicht des Schranks nimmt eine helle Farbe an, um die Wärmeabsorption zu reduzieren und die Wärmeabgabe zu erhöhen.

6Eintrittsschutz von Außen-Telekommunikationsschrank

Die Wasserdichte des Systems muss die Anforderungen der Wasserdichte IPX5-Klasse erfüllen, die Staubdichte der Klimaanlagen und Wärmetauscher-Schränke die Anforderungen der IP5X-Klasse,und die Staubdichtigkeit von Lüfterschränken oder natürlichen Kühlschränken erfüllt die Anforderungen der IP4X-Klasse.

Die Drei-Proof-Konstruktion des Schranks erfordert Feuchtigkeits-, Salz- und Schimmelschutz; bei der Drei-Proof-KonstruktionDer Schutzgrad des Produkts sollte anhand der Umgebung der Ausrüstung bestimmt werden., und das Schutzsystem mit der erforderlichen Schutzleistung sollte entsprechend den Anforderungen des Schutzniveaus ausgewählt werden.Die Außenoberflächenbeschichtung des Schranks muss korrosionsbeständig und gegen Sonneneinstrahlung sein., und die inneren Bauteile des Schranks müssen mit einer oder mehreren korrosionsbeständigen Beschichtungen beschichtet werden.

Alle äußeren Schichten und Türen des Schranks müssen gut geerdet sein; Wechselstromkabel, Gleichstromkabel, Signalkabel und Erdungskabel sollten unabhängige Kabel-Eingangslöcher haben,und sollte getrennt geleitet und gebunden werden• lange Drähte sollten möglichst wenig verwendet werden; Kabeldrähte sollten nicht über die Vorrichtung und den Heizeluftanschluss hindurchgehen; die Kupferstangen sollten möglichst kurz sein;das Überwachungsmodul ist möglichst weit von der Wechselstromverteilungseinheit und den Wechselstromkabeln entferntDie Spezifikationen der Erdungsschraube und des Kabels müssen den Normen entsprechen.

6Schlussfolgerung

Das Design und die Herstellung von Outdoor Telecom Cabinet ist ein systematisches Projekt, das eine Synthese der Erfahrungen in den Bereichen Stromversorgung, Struktur, Schutz, Netzwerk usw. erfordert.Ein gutes Telekommunikationsschranksystem im Freien wird die OPEX erheblich reduzieren.ESTEL's konsequente Philosophie ist, dass CAPEX und OPEX gleichermaßen wichtig sind, und versuchen, Kunden' OPEX so weit wie möglich zu reduzieren.
