Produktdetails:
Zahlung und Versand AGB:
|
| Abmessung: | W*D*H 800*940*2050mm | Material: | Verzinktes Stahl mit Einwand |
|---|---|---|---|
| Kühlmethode: | Klimaanlage | Gerätegestell: | 19 Zoll Rack, 40U Platz |
| IP-Bewertung: | IP55 | Zahlungsfrist: | T/T |
| Schifffahrtshafen: | Zürich | Modul für die Berichtigung: | - Ja, das ist es. |
| Solarmodul: | - Ja, das ist es. | Berg-Weise: | Bodenmontage |
| Hervorheben: | 40U 19 Zoll Außenhaus,Solarenergie 19 Zoll Außenhaus,19 Zoll Outdoor-Stromschrank |
||
Hybrid-Stromschrank mit Solarenergie und Stromsystem 40U 19 Zoll Standardschrank
Einführung zum Hybrid-Energie-Schrank:
Das Hybrid Power Cabinet ist eine hochmoderne Lösung zur Optimierung der Stromverteilung und -verwaltung in modernen Computer- und Elektroniksystemen.Dieses Kabinett bietet eine intelligente Steuerung und Regulierung der Leistung, die sowohl Energieeffizienz als auch Systemstabilität gewährleistet.
Hier sind die wichtigsten Merkmale und Vorteile des Hybrid Power Cabinet:
40U Standard 19-Zoll-Außenkabine Hybrid-Strom
| Konfigurationsliste | |
| Außengröße |
800 mm ((W) x940 mm ((D) x2050 mm ((H) (einschließlich Temperaturregelungssprung) |
| Abdeckungsbereich | 800 mm ((W) x 700 mm ((D) |
| Höhe der Basis | 150 mm |
| Gewicht | ≤ 130 kg (ohne Ausrüstung und Batterie) |
| Benutzerraum | 37U |
| Material |
Die Wand:1.2 mm galvanisiertes Stahlblech Tür:1.5 mm galvanisiertes Stahlblech |
| Schließung | Drei-Punkte-Diebstahlschloss, europäischer Standard und Kern, kann selbst das Vorhängeschloss wechseln oder anpassen |
| Position der Verkabelung | Boden rein und raus |
| Drilllöcher | 10xφ36 |
|
Schutzgrad |
IP55 |
| Informationen zur Temperaturkontrolle | |
|
Ausrüstung Kompartiment |
Modus:Wärmetauscher Wärmeabbauwirksamkeit:200W/K Nennspannung:48VDC Nennleistung: 520 W |
|
Batteriefach |
Modus: Gleichstrom-Klimaanlage Kühlleistung (L35/L35): 500 W Nennspannung: 48VDC Energieverbrauch (L35/L35):160W |
40U Standard 19-Zoll-Außenkabine mit Hybrid-Stromversorgung:
Es handelt sich um ein 19-Zoll-Sub-Rack für ein Hybrid-Stromsystem, mit einem kompakten Design mit einer Höhe von 5 U, um kritische Anwendungsbedürfnisse von Glasfaser- und Mikrowellenübertragung, Zugangsgerät, Schalter zu erfüllen.
Die maximale Leistung des Systems beträgt 150 A, mit AC-Eingang/DC-Eingang/Batterie/Last-MCBs. Die Kabel sind mit MCB und Busbar vorne zugänglich.
RectifierHauptmerkmale:
·Weitreichender Eingangsspannungsbereich: 85 bis 290 VAC für den Geradliner und 120 bis 420 VDC für die MPPT
·Richtungsgerät, MPPT und Steuerung können warm eingesteckt werden,einfache und schnelle Wartung
·Hohe Effizienz von bis zu 96% bei geringeren Betriebskosten
·Unterstützt Ethernet,SNMP,ModBus und RS485-Kommunikationsschnittstellen
| Inputverteilung | ||
| Klimatisierung | DC | |
| Eingabe-Modus | 220VAC Einphasen | 120VDC bis 425VDC |
| Eingabefrequenz | 45 bis 65 Hz,Nennwert:50 Hz/60 Hz | / |
| Eingangskapazität | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Verteilung der Produktion | ||
| Rectifier | Solarmodul | |
| Ausgangsspannung | -42 bis 58VDC,Nennwert:-53,5VDC | -42 bis 58VDC,Nennwert:-54,5VDC |
| Batteriebremser | 125A/2P | |
| Verbrennungsbremser | Die Anwendungsbereiche sind folgende: | |
| Gleichspannung | 20kA/40kA,8/20μs | |
| Modul | ||
| Modul für die Berichtigung | Solarmodul | |
| Eingangsspannung |
mit einer Leistung von 85 bis 290 VAC, Nennwert 220VAC |
120 bis 420VDC mit 340VDC |
| Effizienz | > 96% | > 96% |
| Nennleistung | 3000W ((176 bis 290VAC) | 3000 W ((200 bis 425 VAC) |
|
Betriebstemperatur |
-10°C bis +75°C (vollständig unter 55°C) | -10 °C bis +75 °C (vollständige Leistung unter 50 °C) |
| Steuerung | |
| Signal Eingang | 3Al ((2 Batterietemperatur, 1 Umgebungstemperatur, 2RS485,7 DI |
| Ausgang der Alarmanlage | 6 trockener Kontakt |
| Kommunikationshafen | RS485, SNMP |
| Anzeigemodus | Bildschirm |
| System | |
| Abmessung (WxDxH) | 482x350,6×9U,≤30kg ((ohne Module) |
| Kühlmodus | Natürliche Kühlung |
| Wartungsmodus | Frontwartung, Änderung der Leistungsstufe des Moduls |
| Schutzniveau | IP20 |
| Umwelt | |
| Betriebstemperatur | -10°C bis +50°C |
| Speichertemperatur | -40 °C bis +75 °C |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) |
|
Höhenstand |
0 bis 4000 m ((wenn die Höhe im Bereich von 3000 bis 4000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt) |
*Ein individuelles Design ist erhältlich.

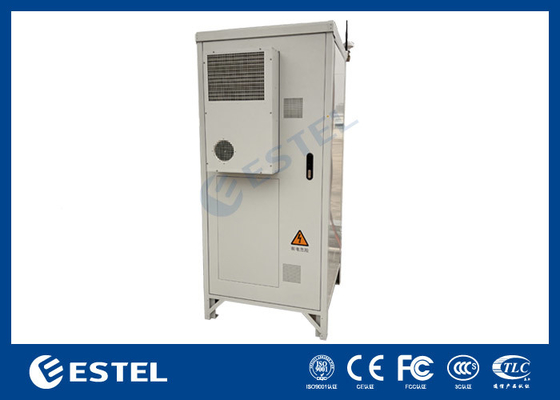

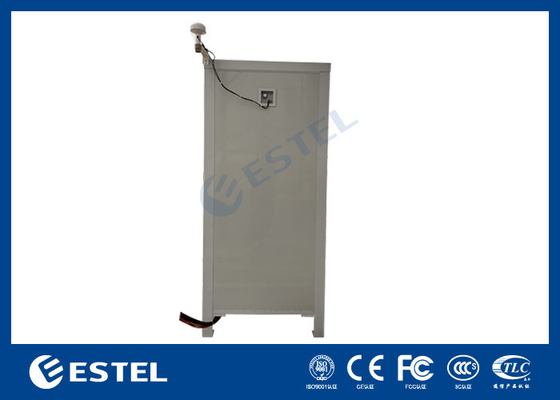

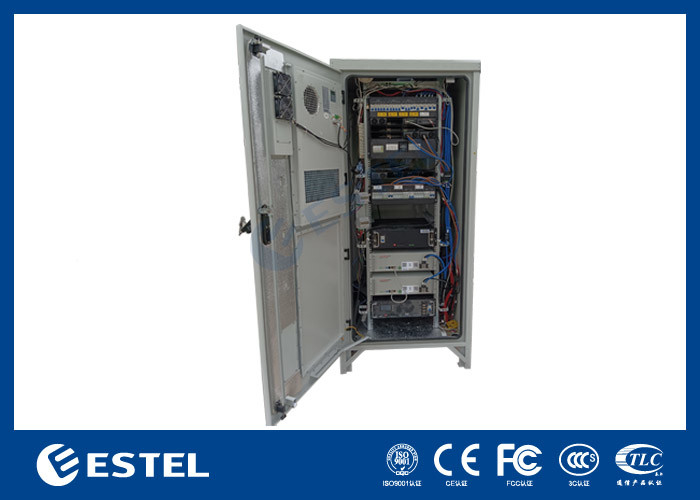

Bilder des Schranks:
Rectifier Bilder:
IP-Definition
IP55/IP65
IP55= Eigenschaften der Gehäuse:
Vollständiger Schutz vor Staub, Öl und anderen nicht korrosiven Stoffen
Vollständiger Schutz vor Kontakt mit geschlossenem Gerät
Schutz vor Wasser bis zu Wasser, das durch eine Düse aus jeder Richtung gegen das Gehäuse ausgestoßen wird
Erhältlich in Wandmontage, freistehender, Trog und Telegrafenmastmontage
Logo, Anodisierung oder Gravierungsdienste sind erhältlich
IP65= Eigenschaften der Gehäuse:
Vollständiger Schutz vor Staub, Öl und anderen nicht korrosiven Stoffen
Vollständiger Schutz vor Kontakt mit geschlossenem Gerät
Schutz vor Wasser bis zu Wasser, das durch eine Düse aus jeder Richtung gegen das Gehäuse ausgestoßen wird
Erhältlich in Wandmontage, freistehender, Trog und Telegrafenmastmontage
Logo, Anodisierung oder Gravierungsdienste sind erhältlich
- mit Auszügen, Isolierung, Scharnieren, Schlössern oder Schlössern
Beschaffenheit des Schranks:
| Eigenschaften | Beschreibung |
|
Merkmale des Moduls
|
Das Solarmodul verfügt über eine maximale Leistungsanzeige, die eine Genauigkeit von mehr als 99,5% erreicht. |
| Das Geradlinermodul verwendet eine aktive Leistungsfaktorkompensationstechnologie, der Leistungsfaktorwert beträgt bis zu 0.99 | |
| Der maximale Wirkungsgrad des Gelenkmoduls beträgt mehr als 93% | |
| Der maximale Wirkungsgrad der Solarmodule beträgt mehr als 95% | |
| Das Solarmodul und das Geradlinermodul haben eine hohe Leistungsdichte | |
| Das Solarmodul und das Gleichrichtermodul verwenden die nicht zerstörende Heisswap-Technologie, d. h. Plug-and-Play. | |
| Das Solarmodul und das Geradlinermodul verfügen über eine Ausgangsüberspannungsschutzfunktion, einschließlich Hardware-Überspannungsschutz und Software-Überspannungsschutz.Und die Software Überspannung Schutz hat zwei Modi für die Option: erstmaliger Überspannungssperrmodus, viertmaliger Überspannungssperrmodus | |
| Batteriemanagement | Perfektes Batterie-Management: Batterie-Schutz und Funktionen wie automatische Spannungsregelung, Schrittlose Strombegrenzung, Batteriekapazitätsberechnungautomatische Ausgleichs-/Float-Charge-Umrechnung, Online-Batterietest. |
| Ergänzendes Management von Licht und Strom | Perfekte Licht/Strom-Komplementärmanagementfunktion, die die Priorität der Solarenergieversorgung erreichen und die Nutzung der Solarenergie maximieren kann |
| Leistungsstatistik | Stromverbrauch bei Last, Energie aus Solarenergie, Energie aus Netzen, Energie aus DG, Batterieentladung, Batterieladung |
| Datensatz |
90 Tage Aufzeichnung historischer Daten, die historischen Daten können hochgeladen werden. 200 Aufzeichnungen der Historie Alarm, 10 Gruppen von Batterieprüfdaten |
| Alarmfunktion | Perfekte Fehlerschutz- und Fehlerwarnfunktionen |
| Netzwerkgestaltung |
Bereitstellung von Trockenkontakt- und anderen Kommunikationsanschlüssen für Flexibilität des Netzes; Ermöglichen des Upgrades der Software am nächsten Ende und des unbeaufsichtigten Betriebs |
| Humanisierte Schnittstelle für den Betrieb |
Das LCD ist mit einem 15-Grad-Winkel ausgelegt, was für den Benutzer intuitiver und bequemer ist. Über den LCD werden die Betriebsparameter, Statistiken und historischen Alarmmeldungen des Systems abgefragt. Steuerung des Systems manuell über die LCD |
| Blitzschutz | Perfektes Blitzschutzdesign auf AC- und DC-Seiten |
| Energieeinsparende Konstruktion | Das System unterstützt und priorisiert neben der schlafenden Energieeinsparungsfunktion des Gelenkmoduls auch die Nutzung von Sonnenenergie für die Last, nutzt die Sonnenenergie voll aus,Energieeinsparung und Verringerung der Treibhausgasemissionen |
| Außentyp | Das System ist kompakt und einfach zu installieren. |
|
System
|
Alle Geräte im System unterstützen die Wartung an der Vorderseite |
| Das System verwendet die Schlaftechnologie des Gelenkmoduls, den Doppelkontaktor im Gleichgewichtszustand, die Schalttechnologie mit geringer Leistung und die anpassbare Lüftergeschwindigkeit und verfügt über eine stärkere Energiesparfunktion | |
| Die optionale AC-Heizung sorgt dafür, dass das System bei niedrigen Temperaturen zuverlässig arbeitet | |
| Fernüberwachung | Das Modem ist mit GPRS-Funktion konfiguriert, die Fernüberwachung durch die Bereitstellung von Daten an den Internetserver realisieren kann |
