Intelligente Außen-Integration mit Überwachungseinheit und Temperaturcontroller

1.Einführung in ein integriertes Telekommunikationsschrank im Freien

Technische Parameter

Liste der Zubehörteile für Schränke im Freien

2. Intelligente Einführung im Freien

Intelligente Outdoor-Integrierte Schrankreihe wird hauptsächlich für drahtlose Kommunikations-Basisstationen verwendet, einschließlich des 3G/4G-Systems der neuen Generation, Kommunikations-/Netzwerk-Integrierte Dienste,Zugangs-/Übertragungs-Schaltstation, Notfallkommunikation/Übertragung usw.

3. Struktur

Die intelligente Außenschrankreihe verwendet eine Sandwichplatte aus Schaumstoff mit einer Dicke von 20 mm und ein feuerfestes EPS-Material im Inneren, das aus einer äußeren Box besteht,Teile und Zubehör aus BlechDie Box ist kompakt in der Struktur, einfach zu installieren, hervorragend in der Dichtung und IP55 in der Schutzstufe.

Der Schrank ist nach seinen Funktionen in Geräte-Schrank, Stromschrank und Batterie-Schrank unterteilt.

Das integrierte Außenschrank für die Basisstation verwendet ein Einzelfachschrank und ein Doppelfachschrank. Die Abmessungen des Einzelfachschranks sind:

Ausrüstungskabinett: Es ist hauptsächlich mit Wechselstromverteilungseinheit, dynamischer Schleife Überwachungseinheit, Hilfs direkt durchläufigen Ventilator und LED-Beleuchtung integriert.

Tür und Schloss: Sie ist hauptsächlich mit Wechselstromverteilungseinheit, dynamischer Schleife Überwachungseinheit, Hilfsventilator und LED-Beleuchtung integriert.und die Lücke zwischen den Türen ist kompakt. Der Türöffnungswinkel beträgt> 110 ° und die Schranktür enthält eine Grenzstruktur.Das Türschloss hat eine dreipunktige Struktur aus Zugstange und Schließplatte, die fest in der Struktur und stark in Anti-Diebstahl ist.

Gesamtordnung:

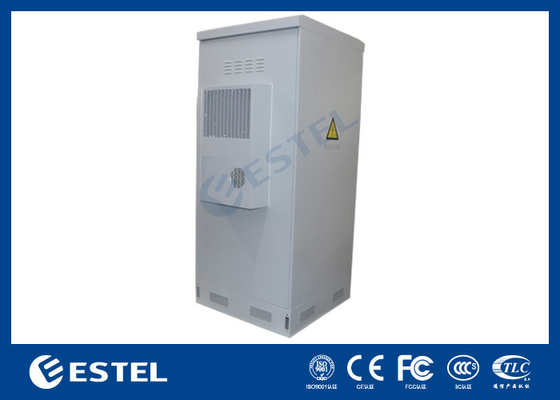

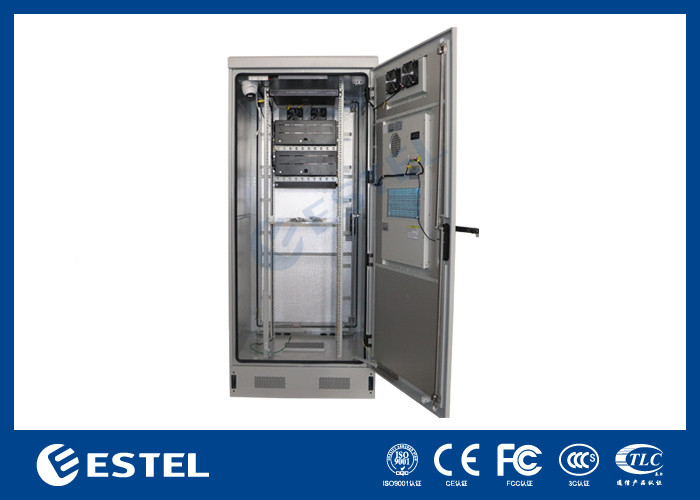

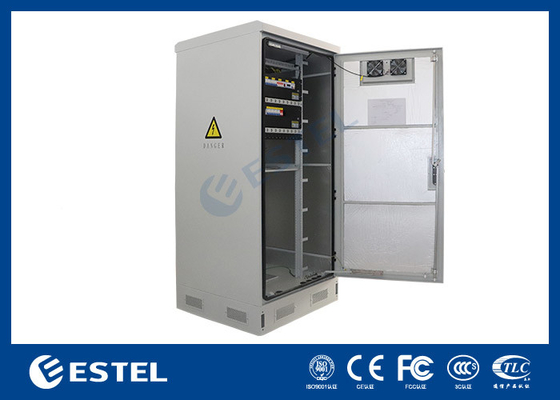

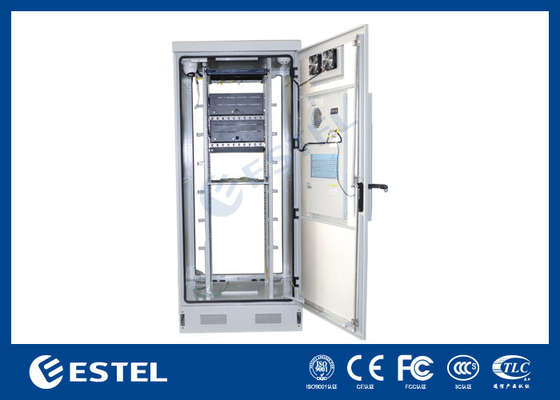

Bilder:

4Strukturelle technische Indikatoren

(1)Der Schrank kann mit einem Standard-Rack von 19 Zoll, einem Standard-Rack von 21 Zoll und einem Standard-Rack für Batterien eingebaut werden.die Anforderungen derund;

(2) Der Schrank verwendet als Struktur und Lageranschluss eine Gewindeverbindung mit einer Anti-Lockerungseinrichtung.Niete oder Nietenmuttern sind in der Reihenfolge zu ordnen,Die Nietenoberfläche ist nicht konkav, verformt oder beschädigt.

2.2 Tür und Türgrenze

A Die Schranktür hat eine vertikale scharnierende Türstruktur.

B Die Türgrenzvorrichtung hat eine Grenzfunktion, wenn die Tür im "offenen" Zustand ist.

C Die Türgrenzvorrichtung aktiviert die Grenzfunktion automatisch beim Öffnen der Tür und annulliert die Grenzfunktion manuell beim Schließen der Tür.

D Wenn die Tür vollständig geöffnet ist, beträgt der maximale Öffnungswinkel mehr als 110.

E Die Tür und die Türgrenzvorrichtung sind nach 1000 wiederholten Öffnungs-/Schließvorgängen ohne übermäßigen Verschleiß in gutem Zustand.

F Die Türgrenzvorrichtung kann der statischen Belastung standhalten, die durch das Öffnen und Schließen der Tür durch Wind mit einer Geschwindigkeit von 22 m/s im Grenzzustand erzeugt wird, ohne mechanische Beschädigungen oder Funktionsstörungen.

5. Konstruktion von Lüftungsfenster und Filterschirm

1. Ein Edelstahlnetz mit einer Dicke von 1 mm und einer Spezifikation von 16 Maschen wird an der Luftausgangsanlage des Lüftungsfensters geschweißt,mit der Funktion, die Invasion von Insekten und widersprüchlichen Tieren zu verhindernIn der Lufteinlassung des Lüftungsfensters befindet sich ein korrosionsbeständiges staubdichtes Netz.Die staubdichte Maschenkomponente ist ein Filter mit einer Dicke von 10 mm und einer Spezifikation von 30 ppiDas Filternetz ist zusammen mit dem gefalteten Stütznetz gefaltet und der Filter ist im Aluminiumplattenrahmen befestigt.

2Der Lüfterluftanschluss ist auf der Türplattenanlage ausgelegt, der Lüfterluftanschluss und der Schrank sind mit einem vertikalen Winkel von 35 Grad als Schleifer ausgelegt.Das Regenwasser fließt entlang der Schleusen nach unten.Gleichzeitig gibt es an der Luftöffnung eine Sekundärstruktur, um zu verhindern, daß Regenwasser in die Struktur fließt.

6. Drahtentwurf und Erdungsschutz

Drahtentwurf

(1) Die Zuführung und andere Außenkabel sind an der Unterseite zu führen.

(2) Die interne Verkabelung zwischen mehreren standardisierten Schränken nimmt den Verkabelungsmodus der Basis außerhalb des Schranks an.

(3) Wechselstromleitungen, Gleichstromleitungen, Signalleitungen und Erdungsleitungen sind getrennt zu leiten und zu binden;

(4) Der Boden des Schranks ist mit einem Drahtdurchlässigkeitsloch und einem Drahtdurchlässigkeitsgummiring ausgestattet.Die Schranksäule ist mit einem Draht Durchgang Loch entworfen und die Öffnung wurde ohne Burr poliert.

Schutzwinkel

1. Der Schrank ist mit einer Erdungsstange aus Kupferstange mit Korrosionsschutzbeschichtung mit einer Querschnittsfläche von 50 mm2 ausgestattet,und 10 Schraublöcher der entsprechenden Größe und entsprechende Schrauben sind reserviert;
2. Die Metallteile des Schranks sind miteinander verbunden und an die Erdungsstange angeschlossen. Der Verbindungswiderstand zwischen zwei beliebigen Punkten beträgt weniger als 0,1 Ω.
3. Der Schutzboden anderer Ausrüstungen im Schrank ist an den Erdungsstang angeschlossen.
4. Alle Erdungsdrähte im Schrank übernehmen das nationale Standard-gelb-grüne Kabel und den Kupferkerndraht mit einer Querschnittsfläche von 4mm2
5. Der Erdungsanschluss hat klare Erdungszeichen;
6. Der Schrank muss an das Außen-Erdungssystem angeschlossen sein, um die Sicherheit des Schranks und der im Schrank befindlichen Ausrüstung zu gewährleisten.und die einschlägigen Bestimmungen der technischen Spezifikation QB-W-011-2007 für Blitzschutz und Erdung der Basisstation erfüllen.

Diebstahlschutz

Türschloss mit Diebstahlschutz

Die Vandalismusbeständigkeit des Diebstahlschlosses muss den Anforderungen der Klasse B in GA/T 73-1994 entsprechen., wie in der Abbildung gezeigt.

Das Diebstahlschloss und der Türrahmen verwenden eine Drei-Punkte-Struktur zur Diebstahlsicherung.

Anschlussbefestigung

• Die Garnverbindung mit Anti-Lockerungseinrichtung dient als Struktur- und Tragverbindung. Die Verankerungsschrauben zur Befestigung des Gehäuses sind heiß verzinkte Schrauben.Die Verbindung ist fest und es fehlt keine Verbindung oder virtuelle Verbindung;
• Niete oder Nietenmuttern müssen in der richtigen Reihenfolge angeordnet sein und dürfen keine schiefen, geknackten oder losen Köpfe aufweisen.
• Das Türscharnier setzt den internen Scharniermodus ein.

Farbe der Beschichtung

Die Farbe der Oberflächenbeschichtung des Schranks ist weiß grau (RAL7035).Die Beschichtung entspricht den Anforderungen von GB/T 3181-2008.

7Hauptmerkmale

• Die Box weist die Eigenschaften von Staubvermeidung, Sonnenschutz, Regenschutz usw. auf und ist vollständig an die Außenumgebung angepasst.
• Das Geräteshäuschen verfügt über eine Klimaanlage zur Wärmeableitung (Wärmetauscher kann auch als Wärmeabbau ausgesucht werden) mit einem MTBF ≥ 50000h.
• Der Schrank ist mit Beleuchtungsvorrichtungen ausgestattet.
• Die Verteilung des Schranks ist vernünftig und die Einführung, Befestigung und Erdung des Kabels sind bequem für Betrieb und Wartung;Signalleitung und optisches Kabel haben unabhängige Einlasslöcher, die sich nicht gegenseitig stören.
• Die Kabel, die im Schrank verwendet werden, sind aus flammschutzfähigen Materialien.

8- Hauptsächliche technische Leistungsindikatoren

• 8.1 Betriebsbedingungen: Umgebungstemperatur: - 40 °C bis + 70 °C;Umgebungsfeuchtigkeit: ≤ 95% (bei +40 °C);Atmosphärischer Druck: 70 KPa bis 106 KPa.
• 8.2 Material: Verzinkte Platte + Sandwichplatte.
• 8.3 Oberflächenbehandlung: Entfettung, Rostentfernung, Rostverhütung und Phosphatisierung (oder Verzinkung), Kunststoffsprühen.
• 8.4 Schranklager mit einem Gewicht von ≥ 600 kg.
• 8.5 Schutzklasse der Schränke: IP55.
• 8.6 Flammschutzmittel: Erfüllen der Anforderungen der GB5169.7 Prüfung A.
• 8.7 Dämmungswiderstand: Der Dämmungswiderstand zwischen der Erdungsvorrichtung und dem Metallgehäuse darf nicht kleiner als 2X104 M Ω/500 V (DC) sein.
• 8.8 Widerstandsspannung: Die Widerstandsspannung zwischen der Erdungsvorrichtung und der Boxmetallbearbeitung darf nicht geringer als 3000 V (Gleichstrom)/1min sein.
• 8.9 Mechanische Festigkeit: Jede Oberfläche trägt nach dem Öffnen der Tür einen vertikalen Druck von > 980 N und das äußerste Ende trägt einen vertikalen Druck von > 200 N.

9. Unterste Installationszeichnung
