| Produktbezeichnung: | Außen-UPS-Telekommunikationsschrank | Abmessung: | W*D*H 800 mm × 1300 mm × 2210 mm |
|---|---|---|---|
| Material: | Verzinktes Stahl mit Einwand | Kühlung: | Klimaanlage und Fan |
| Gerätegestell: | 19 Zoll Rack und Batteriefach | IP-Bewertung: | IP55 |
| Tür: | Eine Haustür, eine Hintertür. | Individualisiert: | - Ja, das ist es. |
| Hervorheben: | Außen integrierter Schrank mit PDU,Außen-Integrierter Schrank mit Batterie,IP55 Außen-Integrierter Schrank |
||
Außen integrierter Schrank mit Batterie und Stromverteilungseinheit mit IP55-Schutzniveau
Technische Parameter für ET80130221-BA
| Ausstattung | Artikel | Technischer Parameter |
| Kabinett | Modell | ET80130221-BA |
| Schutzniveau | IP55 | |
| Außendimension | H2210mm × W800mm × D1300mm | |
| Innerer Bereich | Oberer 19 Zoll 33U unter 1 Schicht Batterie Schrank | |
| Material |
Verzinkter Stahl, 1,2 mm dick, einzelne Wand. Stärke der Lagerteile: 2,0 mm |
|
| Isolierung | 20 mm PEF | |
| Beschichtung | Polyesterpulverbeschichtung | |
| Farbe | RAL7035 | |
| Tür | Eine Vordertür, eine Hintertür, Drei-Punkte-Schloss gegen Diebstahl, Stützschloss. | |
| Scharnier | Inneres Scharnier | |
| Installationsmöglichkeiten | mit einer Breite von nicht mehr als 15 mm | |
| Kabelvermittlung | Kabel in und aus der Unterseite des Schranks | |
| Kühlung | Klimagerät 2000W 48VDC | |
| Ventilator 12038 48VDC | ||
| Stromverteilungseinheit |
Wechselspannungsschalter, mit Diode zur Verringerung der transienten Spannung (SPD 80KA) Stromnetz- und Dieselgeneratoren (L1, L2, N, G) 120V Nema 5-15R 2 Steckdosen 1 Doppelbremser 100A 2 Einzelschalter 64A 3 Einzelschalter 30A Vertriebseinheit Eintrittsspannung: AC 220V (L1, L2, N und G) 60Hz Einphasenanschluss (L1, L2, N) elektrischer Generatoranschluss Eingangsspannung: AC 220V (L1, L2, N und G) 60Hz |
|
| Andere | 48VDC-LED-Leuchte | |
| Umwelt | Betriebstemperatur | -40°C~+55°C (+Sonnenstrahlung) |
| Speichertemperatur | -40°C bis +70°C | |
| Arbeitsfeuchtigkeit | 5% bis 95% (ohne Kondensation) | |
| Arbeitshöhe | 0 ~ 4000 Meter | |
1.ET80130221-BASpezifikationen:
Ein Outdoor Integrated Cabinet ist ein Gerät, das eine Batterie und eine Power Distribution Unit (PDU) integriert, um Stromverteilung und Schutz in einer Außenumgebung zu gewährleisten.
Hauptfunktionen:
Batterie: Bietet dem Gerät eine Stromreserve, um sicherzustellen, dass es bei Stromausfall für eine gewisse Zeit weiter funktionieren kann.
Stromverteilungseinheit (PDU): verteilt Strom von der Stromversorgung auf Geräte oder Systeme und bietet Überlastschutz und Kurzschlussschutz.
Eigenschaften:
Wasserdicht und staubdicht: Normalerweise mit IP55 oder IP65 wasserdicht und staubdicht, passt sich an harte Außenumgebungen an.
Wärmeabbauleistung: eingebaute Klimaanlage/Ventilator oder andere Wärmeabbauvorrichtungen zur Gewährleistung des normalen Betriebs der internen Vorrichtungen in hohem Temperaturumfeld.
Kapazität: Es kann Schränke mit verschiedenen Kapazitäten wie 18u, 22u, 27u, 32u, 42u usw. liefern.
Anpassung: Kann nach Benutzerbedürfnissen angepasst werden, einschließlich Größe, Farbe, Funktion usw.
Liste der Zubehörteile
| - Nein. Ich weiß nicht. | Artikel | Anzahl | Einheit | Spezifikationen |
| 1 | Außen-UPS-Schrank | 1 | Setzen |
(1) Außendimensionen: W×D×H 800×1300×2210 mm (2) Ein Abteil: der obere Teil ist die Ausrüstungsabteilung, der untere Teil die Batterieabteilung. (3) Mit einer Haustür und einem speziellen Schloss für den Außenschrank (Halteschloss) (4) Galvanisierter Stahl, Sandwich-Strukturplatte, Doppelwand mit Wärmedämmung (5) Zwischen Innenwand und Außenwand gibt es eine Wärmedämmung. |
| 2 |
Klimaanlage (Kühlung für die Ausrüstung) |
1 | Setzen | Kühlleistung: 2000 W; Stromversorgung: DC48V |
| 3 | Lüfter | 1 | Setzen | Stromversorgung: DC48V |
| 4 | LED-Lampensensor | 1 | PC | Für die Steuerung der Ein- und Ausschaltung von LED-Leuchten verwendet |
| 5 | LED-Lampe | 1 | PC | DC48V |
| 6 | Stromverteilungseinheit | 1 | Setzen |
Wechselspannungsschalter, mit Diode zur Verringerung der transienten Spannung (SPD 80KA) Stromnetz- und Dieselgeneratoren (L1, L2, N, G) 120V Nema 5-15R 2 Steckdosen 1 Doppelbremser 100A 2 Einzelschalter 64A 3 Einzelschalter 30A Vertriebseinheit Eintrittsspannung: AC 220V (L1, L2, N und G) 60Hz Einphasenanschluss (L1, L2, N) elektrischer Generatoranschluss Eingangsspannung: AC 220V (L1, L2, N und G) 60Hz |
| 7 | Paket | 1 | Setzen | Holzgehäuse |
2. Merkmal
(1) Der Schrank ist staub-, sonnen- und regendicht und wird im Außenbereich verwendet.
(2) Kühlung des Schranks: Klimaanlage.
(3) Die Verteilung des Schranks ist angemessen, wodurch der Zugang zu Kabeln, die Befestigung und Erdung erleichtert werden.
(4) Alle Kabel, die im Schrank verwendet werden, sind aus flammschutzfähigen Materialien.
(5) Das Schrankgehäuse enthält eine Erdungsstange
3. Anwendungen
Der ET80130221-BA Outdoor Power Cabinet dient zum Aufbewahren von Telekommunikationsnetzwerken und Batterien, die hauptsächlich in drahtlosen Kommunikationsbasisstationen wie 4G-Systemen verwendet werden,Kommunikations-/Netzwerk-integrierte Dienstleistung, Zugangs-/Übertragungs-Schaltstation, Notfallkommunikation/Übertragung usw.
4. Abmessungsdiagramm

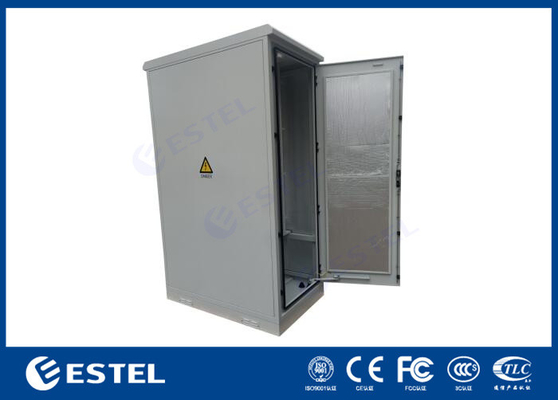

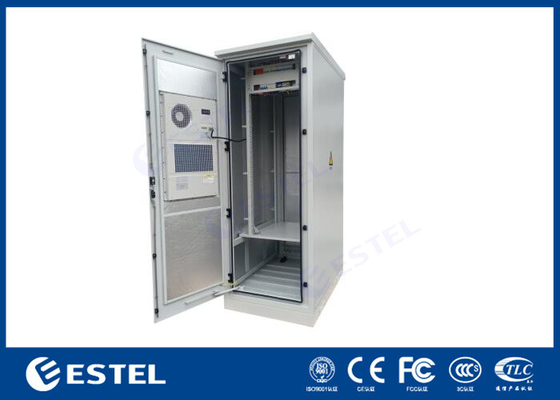

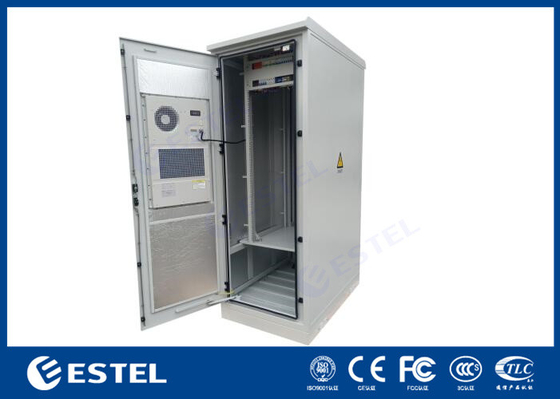

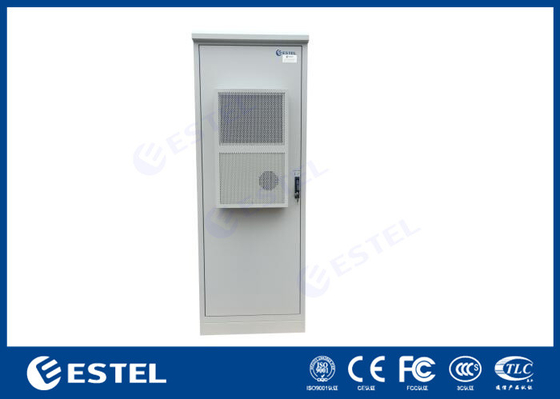

5. Schrankenbilder
