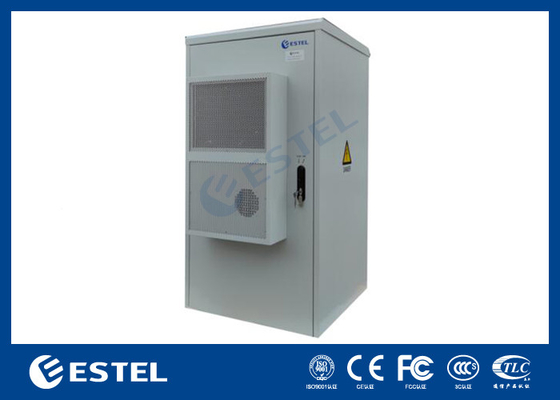

19U Außenschrank mit Batteriefach und Schubladen für 90A-Rectifier-System
Produkt-Details
Außenschrank mit Batterieschrank
,Außenschrank für das Berichtigungssystem
,19U Außenschrank mit Schublade
19U Außenschrank mit Batteriefach und Schubladen für 90A-Rectifier-System
Individuelle Telekommunikationsschränke für den Außenbereich sind so konzipiert, dass sie spezifischen Anforderungen an Telekommunikationsgeräte im Außenbereich entsprechen.Material, Schutzniveau und andere Merkmale, um einen zuverlässigen und sicheren Betrieb von Telekommunikationsgeräten unter unterschiedlichen klimatischen Bedingungen zu gewährleisten.
Hier sind einige wichtige Punkte zu kundenspezifischen Telekommunikationsschränken im Freien:
Schutzstufen
- Außentelekommunikationsschränke werden häufig nach ihrem Eintrittsschutz (IP) bewertet, was auf ihre Beständigkeit gegen Staub- und Wassereinbruch hinweist.Zu den üblichen IP-Einstufungen für Außenschränke gehören IP55, IP65 und sogar höhere Bewertungen wie IP66 und IP67 bieten unterschiedliche Grade des Schutzes gegen Staub und Wasser.
- Die IP-Klassifizierung ist bei der Auswahl eines Schranks für den Gebrauch im Freien eine wichtige Überlegung, da sie sicherstellt, dass die Innenanlagen vor den Elementen geschützt sind.
Materialien
- Kundenspezifische Telekommunikationsschränke für den Außenbereich sind in der Regel aus langlebigen Materialien wie Edelstahl (z. B. SS316 oder SS304), verzinktem Blech oder Aluminium hergestellt.
- Diese Materialien werden wegen ihrer Korrosionsbeständigkeit, ihrer Festigkeit und ihrer Fähigkeit, extremen Wetterbedingungen standzuhalten, ausgewählt.
Anpassungsmöglichkeiten
- Individuell angepasste Telekommunikationsschränke im Freien können auf spezifische Anforderungen zugeschnitten werden, einschließlich Größe, Türkonfiguration und interner Anordnung.
- Schränke können so ausgelegt sein, dass sie eine Vielzahl von Telekommunikationsgeräten aufnehmen, einschließlich Basisstationsgeräten, Stromversorgungssystemen, Faserverteilgeräten und mehr.
- Zusätzliche Funktionen wie Klimaanlagen, Heizungselemente und Lüftungssysteme können ebenfalls integriert werden, um optimale Betriebsbedingungen für die Innenanlagen zu gewährleisten.
Anwendungen
- Kundenspezifische Telekommunikationsschränke werden in einer Vielzahl von Anwendungen eingesetzt, darunter 5G-Kommunikationsbasisstationen, Telekommunikationstürme und Outdoor-Rechenzentren.
- Sie sind unerlässlich, um empfindliche Telekommunikationsgeräte vor Umweltgefahren wie Staub, Wasser und extremen Temperaturen zu schützen.
Technischer Parameter des Schranks:
| Ausstattung | Artikel | Technischer Parameter |
| Kabinett | Modell | ET8080150A-19U |
| Außendimension | W800xD800xH1500 | |
| Innerer Bereich | 19 Zoll Schiene 19U mit einem Batterie-Rack | |
| Material |
Verzinkter Stahl, 1,2 mm dick, einzelne Wand. Stärke der Lagerteile: 2,0 mm |
|
| Isolierung | PEF | |
| Beschichtung | Polyesterpulverbeschichtung | |
| Farbe | RAL7035 | |
| Schließung | Drei-Punkte-Sperrsystem gegen Diebstahl | |
| Scharnier | Inneres Scharnier | |
| Installationsmöglichkeiten | mit einer Breite von nicht mehr als 15 mm | |
| Kabelvermittlung | Kabel in und aus der Unterseite des Schranks | |
| Schutzniveau | IP55 | |
| Instandhaltung | Eine Haustür. | |
| Kühlung | Klimaanlage | Bei der Ausführung der Prüfungen sind die folgenden Anforderungen zu beachten: |

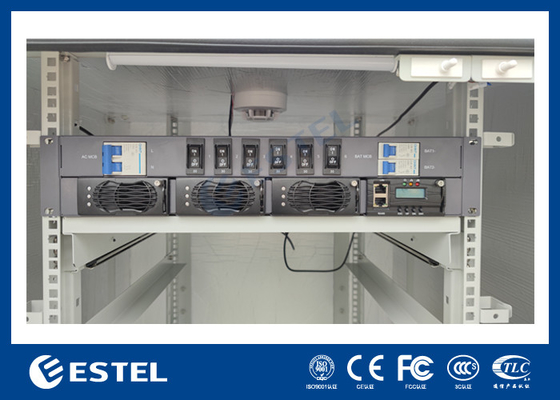

| Stromversorgung | 48 V 90 A |
30 Modul, 1 Überwachungsmodul Eingabe :63A/2P*1 Ausgang: 50A/2P*6 |
| Sensoren | Türsensor, Wassersensor, Temperatur- und Luftfeuchtigkeitssensor, Rauchsensor | |
| Einheit für Umweltüberwachung |
19 Zoll, 1U hoch, 48VDC Eingangsspannung, Kommunikationsanschluss: SNMP 9-Wege passiver Schaltwert Eingang, 6-Wege aktiver Schaltwert Eingang, 6-Wege Relais Ausgang. |
|
| Andere | 48VDC-LED-Leuchten zur Beleuchtung | |
| Umwelt | Betriebstemperatur | -40°C~+55°C (+Sonnenstrahlung) |
| Speichertemperatur | -40°C bis +70°C | |
| Arbeitsfeuchtigkeit | 5% bis 95% | |
| Arbeitshöhe | 0 ~ 4000 Meter | |
Beschaffenheit des Schranks:
Das Telekommunikationsschrank im FreienET8080150A-19UDas System bietet standardmäßig 19°-Relsen, ist ein neues Design für Telekommunikationsprojekte und Überwachungsprojekte.Ein Außenschrank ist in jeder Industrieanlage oder in jeder anderen damit verbundenen Anwendung von entscheidender Bedeutung.-Wenn Sie eine bestimmte Operation durchführen, benötigen Sie immer einen hohen Effizienzstandard.Sie benötigen eine Außen-Batteriekabine, um die Sicherheit sowohl für die Benutzer als auch für die Batterie zu gewährleisten.Diese Ausrüstung ist eine sichere Möglichkeit, vor allem vor Unfällen zu schützen.
Vorteile des Kabinetts:
Hoch integriert
(1)Hohe Kompatibilität, hohe Integration
Unterstützung mehrerer Geräte, gutes Aussehen
(2)Standard-Temperaturregelung im Raum
Mehrere Temperaturregelungsmodi sind optional
Energieeinsparung und hohe Effizienz
(3) Flexible Struktur
Konstruktion des Kompartimenttyps
Flexibler Aufbau
Ein Raum/zwei Räume/mehrere Räume
(4) Schnell einsatzbereit
Kann zusammengebaut und leicht transportiert werden
Modulare Montage, kurze Montagezeit
Nach der Feststellung am Boden beginnt das Schrankwerk zu arbeiten.
(5) Diebstahl - Beweis
Inneninstallation, Innenbefestigung, keine Außenschrauben
Drei-Punkte-Schloss gegen Diebstahl
Innere Türscharniere, mehrfacher Schutz
Eingebettete Schranktür, diebstahlsicher
Art der Schranke
L · Wandbefestigungsart
l · Typ der Stangeinrichtung
L · Bodenstand nach Basis
Schutz vor Erdung
Der Schrank umfasst eine Erdungsstange aus Kupfer mit Korrosionsschutzbeschichtung.
Der Metallteil des Schranks sollte miteinander verbunden und mit einer Erdungsstange verbunden sein.
Die Sicherung der Erdung anderer Geräte innerhalb des Schranks sollte mit der Erdungsstange verbunden sein.

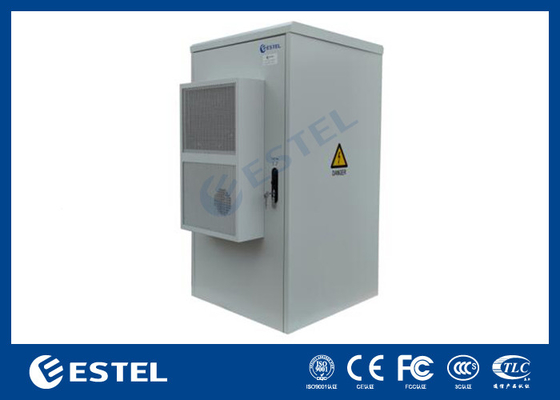

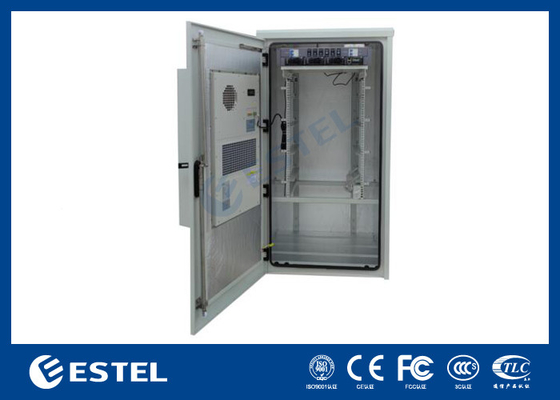

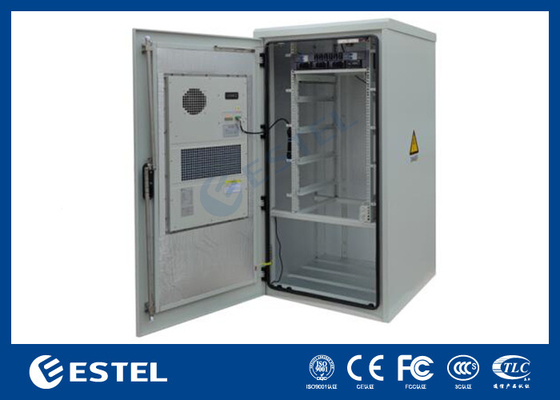

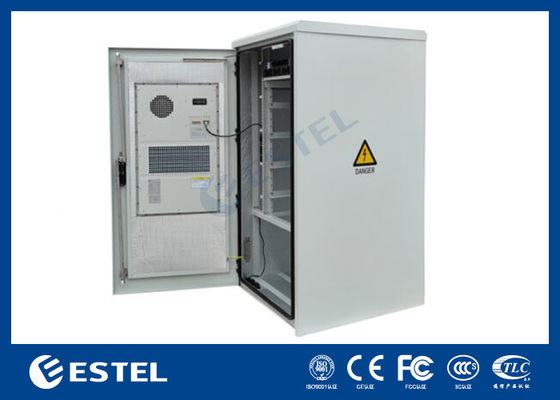

Bilder des Schranks:
KabinettWartung und Wartung
Um den langfristigen stabilen Betrieb des Außenbatterie-Schranks zu gewährleisten, sind regelmäßige Wartung und Wartung erforderlich.
- Reinigung und Staubentfernung: Reinigen Sie regelmäßig Staub und Schmutz auf der Außenseite des Batteriezugs, damit es sauber bleibt.
- Überprüfen Sie die Dichtung: Überprüfen Sie regelmäßig die Unversehrtheit der Dichtstreifen und -bänder und ersetzen Sie sie unverzüglich, wenn sie beschädigt sind.
- Überwachungsparameter: Regelmäßig die verschiedenen Parameter des Überwachungssystems überprüfen, um eine geeignete innere Umgebung im Batterieschrank sicherzustellen.
- Batteriewartung: Regelmäßige Lade-Entladungstests und Wartung der Batterien gemäß den Anforderungen des Batteriemanagementsystems.
-
