19 Zoll 2U Standard-Rectifier-Stromversorgungssystem AC-Eingang und DC-Ausgang für Telekommunikationsschrank
Produkt-Details
19-Zoll 2HE Telekom-Gleichrichter
,AC-Eingang DC-Ausgang Stromversorgungssystem
,Stromversorgung für Telekommunikationsschränke
19-Zoll-2U-Standard-Gleichrichter-Stromversorgungssystem mit Wechselstromeingang und Gleichstromausgang für Telekommunikationsschrank
1. AC-Eingang, DC-Ausgang, 19-Zoll-2U-Standard-Gleichrichter-Stromversorgungssystem für Telekommunikationsschränke, Einführung:
Das 2U-Standard-Gleichrichter-Stromversorgungssystem wurde speziell entwickelt, um die Nachfrage nach Stromversorgungslösungen mit höherer Dichte und kompakteren Abmessungen zu erfüllen. Es eignet sich für Anwendungen, die eine erweiterbare, leicht zu wartende und zuverlässige Stromversorgung benötigen, die auf kleinstem Raum Platz findet.
M45D65B besteht aus Verteilereinheit, Gleichrichtermodul, Umwandlungsmodul und Überwachungsmodul. Der Standard als Tabelle unten:
|
Konfiguration |
Gleichrichtermodul |
Bemerkung |
|
Standard |
GB 4943 |
Einzelheiten entnehmen Sie bitte den Spezifikationen der Module |
|
Standard |
IEC/EN 62368-1 |
|
|
Standard |
EN 55032 Klasse A, GR1089 Ausgabe 4, R3-10, R3-11, R3-12 Klasse B, zertifiziert durch Nordamerika |
|
|
Standard |
EN300386, KLASSE |
2. Schnelle Details zum 2U-Gleichrichtersystem:
|
AC-Verteilung |
DC-Verteilung |
||
|
Eingabemodus |
380VAC dreiphasig |
Ausgangsspannung |
42 bis -58 VDC, Nennwert: -53,5 VDC |
|
Eingabekapazität |
63A |
Lasttrennschalter |
6×30A/ 1 P |
|
Eingangsfrequenz |
45 bis 66 Hz, Nennwert: 50 Hz/60 Hz |
SPD |
10 kA, 8/20 μs |
|
Gleichrichter |
Regler |
||
|
Eingangsspannung |
85VAC~300VAC, Nennspannung 220VAC |
Alarmausgang |
6 Trockenkontakt |
|
Effizienz |
>96 % |
Signaleingang |
4 AI (3 Batterietemperatur, 1 Umgebungstemp.), 7 DI (SPD, 6 gemeinsamer DI) |
|
Nennleistung |
1740 W (176–300 V Wechselstrom) |
Kommunikationsport |
RS485, SNMP |
|
Arbeitstemperatur |
-40℃~+75℃ (Vollleistung unter 50℃) |
Anzeigemodus |
LCD |
|
System |
Umfeld |
||
|
Kühlmodus |
Natürliche Kühlung |
Betriebstemperatur |
10℃ bis +55℃ |
|
Verkabelungsmodus |
Rückverkabelung |
Lagertemperatur |
40℃ bis +75℃ |
|
Wartungsmodus |
Backend-Wartung, Änderung der Support-Modulstufe |
Betriebsfeuchtigkeit |
5 % bis 95 % (nicht kondensierend) |
|
Schutzstufe |
IP20 |
Höhe |
0 bis 4000 m (wenn die Höhe im Bereich von 3000 m bis 4000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m zunimmt) |
3. Produktmerkmal
-
Aktive Leistungsfaktorkompensation: Das Gleichrichtermodul nutzt die aktive Leistungsfaktorkompensationstechnologie und erreicht einen Leistungsfaktor von 0,99.
-
Großer AC-Eingangsspannungsbereich: Der normale Betriebsbereich für AC-Eingangsspannung ist breit und reicht von 90 bis 290 V für einphasige Geräte (und 323 V bis 480 V für dreiphasige Geräte).
-
Hoher Wirkungsgrad: Das Gleichrichtermodul nutzt die Vollbrücken-Soft-Switching-Technologie mit einem Wirkungsgrad von bis zu 96 %.
-
Intelligentes Batteriemanagement: Zu den Funktionen gehören Lastabschaltschutz und Niederspannungsbatterieschutz (LVLD + LVBD) sowie sekundäre Abschaltung (über einen sekundären Netzschalter). Es unterstützt Funktionen wie Temperaturkompensation, automatischen Ausgleich und Erhaltungsladungssteuerung, automatische Spannungsregelung, Berechnung der Batteriekapazität und Online-Batterietests.
-
Hot-Swap-fähige Technologie: Das Gleichrichtermodul unterstützt beschädigungsfreies Hot-Swapping und ermöglicht so einen einfachen Plug-and-Play-Austausch in weniger als 1 Minute.
-
Vernetztes Design: Es bietet mehrere Kommunikationsschnittstellen (z. B. RS485 und Trockenkontakte) für eine flexible Vernetzung und ermöglicht eine lokale und Fernüberwachung in Echtzeit bei unbeaufsichtigtem Betrieb.
-
Blitzschutz: Entwickelt mit Blitzschutz sowohl für die AC- als auch für die DC-Seite, wodurch es für den Einsatz in gewittergefährdeten Gebieten geeignet ist.
-
Fehlerschutz und Alarme: Unterstützt Fehlerschutz- und Alarmfunktionen zur Verbesserung der Systemzuverlässigkeit.
-
Benutzerfreundliche Wartung: Das Design ermöglicht eine Wandmontage, was effektiv Platz spart und die Wartung vereinfacht.
-
Geringe Strahlung: Verfügt über ein fortschrittliches elektromagnetisches Kompatibilitätsdesign, um extrem niedrige Strahlungswerte zu gewährleisten.

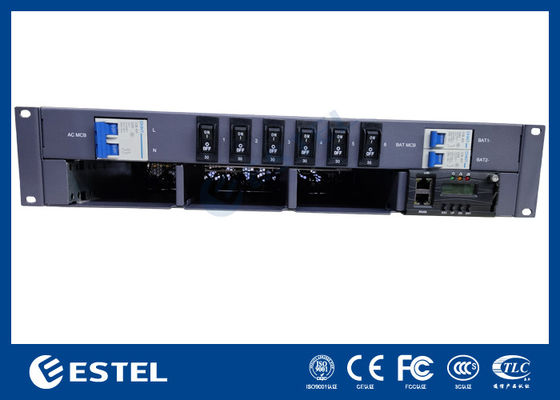

4. Bilder des Gleichrichtersystems:
5. Bilder des Gleichrichtermoduls:
6. Verpackungsbilder:
-
