Einführung in das eingebettete DC-Stromversorgungssystem ET48300-005

Das Sub-Rack-Netzteil ET48300-005 verfügt über ein kompaktes 5U-Höhendesign, um die kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugangsgeräten und Schaltern zu erfüllen. Das System verfügt über eine maximale Stromkapazität von 300 A, mit Wechselstrom-, Batterie- und Last-MCBs. Kabel sind mit MCBs und Sammelschienen von vorne zugänglich.

Hauptmerkmale

• Standardbreite 19 Zoll: Gewährleistet Kompatibilität für eine breite Verwendung.
• Kompakte 5U-Höhe: Spart Platz und reduziert die Installationskosten.
• Frontbedienung und Kabelzugang: Sorgt für Ästhetik und sichere Wartung.
• Erweitertes Batteriemanagement: Verlängert die Batterielebensdauer und bietet verschiedene Kommunikationsanschlüsse (RS485, Internetanschluss, Trockenkontakte) für flexible Vernetzung und Fernüberwachung.
• Hot-Swap-fähiger Gleichrichter und Controller: Ermöglicht eine einfache und schnelle Online-Wartung.
• Großer Eingangsspannungsbereich (85–300 VAC): Passt sich an verschiedene Stromnetzbedingungen an.

Anwendungsszenarien

• Drahtlose Basisstationen
• Übertragungsnetze
• Kommunikationsnetzwerke für Unternehmen

Spezifikationen

AC-Verteilung

• Eingabemodus: 220VAC einphasig
• Eingabekapazität: 1 × 100A/2P
• Eingangsfrequenz: 45~65Hz (Nennwert: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

DC-Verteilung

• Ausgangsspannung: -43 bis -58 VDC (Nennwert: -53,5 VDC)
• Maximale Kapazität: 18 kW
• Batterietrennschalter: 2 × 125A (1-polig)
• Lasttrennschalter:
  • LVD: 32A (1-polig) × 2 + 40A (1-polig) × 2 + 63A (1-polig) × 3
  • BLVD: 6A (1-polig) × 2 + 10A (1-polig) × 2 + 16A (1-polig) × 2
• Gleichrichter-Eingangsspannung: 85 VAC bis 300 VAC (Nennspannung 220 VAC)
• Effizienz: >96 %
• Nennleistung: 3000W (176~300VAC)
• Arbeitstemperatur: -40℃ bis +75℃ (vollständige Leistung unter 50℃)
• Dimension: 106,5 mm (B) × 286 mm (T) × 41,5 mm (1 HE/H)
• Gewicht: ≤2kg
• Kühlmodus: Zwangskühlung
• Leistungsfaktor: ≥0,99
• THD: ≤5 %

Regler

• Signaleingang: 4 AI (3 Batterietemperatur, 1 Umgebungstemp.), 7 DI (SPD, 6 gemeinsame DI)
• Alarmausgang: 6 Trockenkontakte
• Kommunikationsanschluss: RS485, SNMP
• Anzeigemodus: LCD

Umfeld

• Betriebstemperatur: -40℃ bis +75℃ (vollständige Leistung unter 50℃)
• Lagertemperatur: -40℃ bis +70℃
• Betriebsfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)
• Höhe: 0 bis 3000 m (Bei Höhen zwischen 2000 m und 3000 m sinkt die maximale Betriebstemperatur um 1 °C pro 200 m Höhenunterschied.)

Dieser Überblick bietet ein umfassendes Verständnis des eingebetteten Gleichstromversorgungssystems ET48300-005, das für Zuverlässigkeit und Effizienz in verschiedenen Telekommunikationsanwendungen ausgelegt ist.

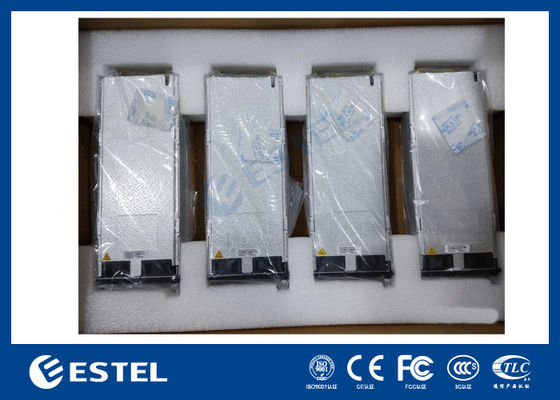

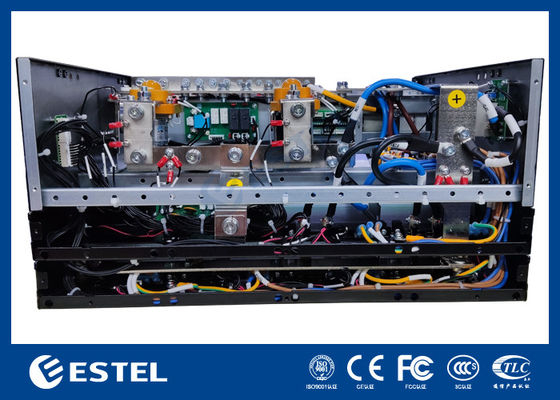

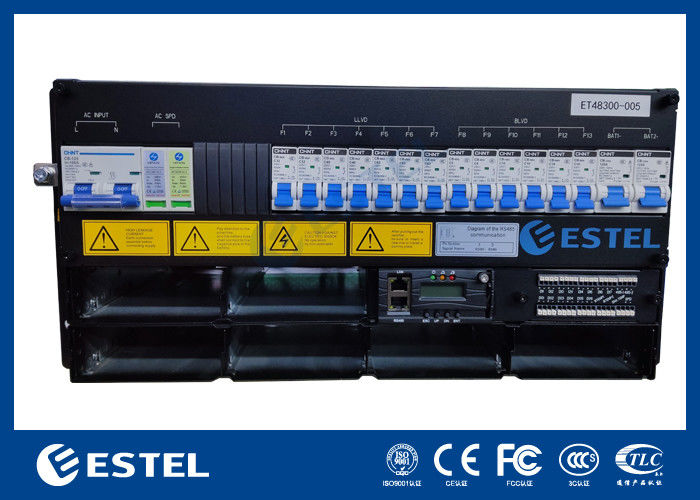

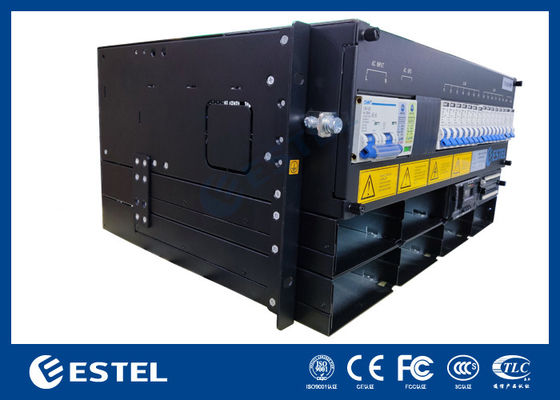

Bilder des eingebetteten Stromversorgungssystems ET48300-005:
