| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| Hervorheben: | 19 Zoll Rack Installationsrahmen Stromversorgung,6 Stromversorgung des Gerüstmoduls,Stromversorgung mit 5U-Höhenrahmen |
||
48V Steckvorrichtung Stromversorgung 5U Höhe 19 Zoll Rack Installation mit 6 Berichtigungsmodul
C0510145Bauwesen
C0510145besteht aus sechs Modulen:
Modul des Berichtigersx 6
Batteriebremser: 1 × 125A/1P
mit einer Leistung von mehr als 1000 W
LLVD:Die in Absatz 1 Buchstabe b genannten Bedingungen gelten für die in Absatz 1 Buchstabe b genannten Verfahren.
BLVD:16A/1P × 2,10A × 2,6A/1P × 2
Ein Berichtigungssystem wandelt Wechselstrom (AC) in Gleichstrom (DC) um und liefert die zum Laden von Batterien erforderliche Leistung.
Mit dem Ziel, die Gesamtbetriebskosten kontinuierlich zu verbessern, tragen die Ausrichtungsgeräte von ESTEL in Kombination mit fortschrittlichen Steuerungs- und Überwachungsfunktionen dazu bei, sowohl die Investitions- als auch die Betriebskosten zu senken..
Unsere Geradlinersysteme verfügen über eine hervorragende Leistungsdichte und erfüllen gleichzeitig Platz- und Gewichtsanforderungen.Sie lassen viel Platz für andere Geräte und sparen Verpackungs- und Transportkosten.
Darüber hinaus verringert ihr hoher Wirkungsgrad den Gesamtenergieverbrauch und den CO2-Fußabdruck.
Das eingebettete Kommunikationsnetz (Rectifier System) eignet sich für kleine programmgesteuerte Schalter, Zugangsnetze, Übertragungsgeräte, Mobilfunk,
Satellitenkommunikations-Bodenstationen, Mikrowellenkommunikations-Stromversorgung und kann auch zur Stromversorgung anderer Kommunikationsgeräte verwendet werden.
Unter normalen Umständen werden verschiedene Parameter des Geradlinermoduls und der Stromverteilungseinheit durch das Überwachungsmodul gesteuert.und arbeiten nach vorgegebenen Parametern oder Benutzerbefehlen.
Wenn die Stromversorgung ausfällt, wird das System zu diesem Zeitpunkt von der Batterie betrieben.
Wenn die Batteriespannung niedriger ist als der 46V dc (Alarmwert kann eingestellt werden) Batteriespannungsalarmpunkt des Monitors, meldet das Überwachungsmodul einen Alarm.
Wenn die elektrische Energie aus dem externen Netz wieder eingeschaltet wird, wird das System wieder normal betrieben.
C0510145besteht aus einer Verteilungseinheit, einem Geradlinermodul, einem Umwandlungsmodul und einem Überwachungsmodul.
| Ausstattung | Modul für die Berichtigung | Anmerkung |
| Standards | Gewichtsverteilung | Einzelheiten finden Sie in den Spezifikationen der Module. |
| Standards | Einheitliche Prüfstelle | |
| Standards | EN 55032 Klasse A,GR1089 Ausgabe 4,R3-10, R3-11, R3-12 Klasse B, zertifiziert von Nordamerika | |
| Standards | Einheitliche Regelung für die Bereitstellung von Daten |
Einheitliche Anlage für die Anlage
| Modell | C0510145 | ||
| System | Abmessung (mm) | 482.0(W) *350.0(D) *5U(H) | |
| Gewicht | ≤ 15 kg(ohne Geradlinermodul) | ||
| Kühlmodus | Natürliche Kühlung | ||
| Installationsmodus | Auf einem 19-Zoll-Rack oder im Schrank installiert | ||
| IP-Klasse | IP20 | ||
| Wechselstromverteilung | Eingangsspannung | 380VAC dreiphasig oder 220VAC einphasig | |
| Eingabekapazität | 1 × 63A/4P | ||
| Gleichstromverteilung | Ausgangsspannung | -42~-58VDC, Nennwert: -53,5VDC | |
| Höchstkapazität | 18kW ((6x3000W Geradlinermodul) | ||
| mit einer Leistung von mehr als 1000 W | 2x125A/1P | ||
| mit einer Leistung von mehr als 1000 W |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| Gleichspannung | 10 kA/, 8/20 μs | ||
| Modul für die Berichtigung | Eingangsspannung | 85VAC bis 300VAC, Nennwert: 220VAC | |
| Effizienz | ≥96% | ||
| Nennleistung | Bei der Anlage ist die Leistung der Anlage zu messen. | ||
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | ||
| Kühlmodus | Zwangskühlung | ||
| Steuerung | Eingangssignal | 4 AI(3 Batterie-Temperatur, 1 Umgebungstemperatur) | |
| Ausgang der Alarmanlage | 6 trockener Kontakt | ||
| Kommunikationshafen | RS232/485, SNMP v2 | ||
| Anzeigemodus | Bildschirm | ||
| Umwelt | Betriebstemperatur | -40°C bis +65°C | |
| Lagertemperatur | -40°C bis +70°C | ||
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | ||
| Höhenstand | 0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) | ||
Produktmerkmal
1) Das Geradlinermodul setzt die aktive Leistungsfaktorkompensationstechnologie ein und der Leistungsfaktorwert erreicht 0.99.
2) Der normale Betriebsbereich der Wechselstrom-Eingangsspannung beträgt bis zu 90~290 V, Einzelphase, (323 V~480 V Wechselstrom, 3-Phase).
3) Das Geradlinermodul setzt die Soft-Switching-Technologie für die Vollbrücke ein und erzielt einen Wirkungsgrad von bis zu 96%.
4) Intelligente Batterieverwaltung. Es gibt Last-Aus- und Niederspannungsschutzfunktionen (LVLD+LVBD) sowie Sekundär-Aus- (Sekundär-Aus-) Funktionen,
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,und Online-Batterietests.
5) Das Geradlinermodul setzt sich mit der schadensfreien Warmwechseltechnologie, Plug and Play, aus, und die Austauschzeit beträgt weniger als 1 Minute.
6) Netzwerkgestützte Konstruktion, mit mehreren Kommunikationsschnittstellen (wie RS485, trockener Kontakt), flexibler Vernetzung, begrenzte lokale und Fernüberwachung, unbeaufsichtigt.
7) Blitzschutz für Wechselstrom- und Gleichstromseiten, geeignet für Gewittergebiete.
8) Unterstützung von Fehlerschutz- und Fehlerwarnfunktionen.
9) Freundliche Bedienung und Wartung können an der Wand installiert werden, wodurch der Platz effektiv eingespart wird.
10) Ultra-niedrige Strahlung.Adoptieren Sie eine fortschrittliche elektromagnetische Kompatibilität.
Unsere Hybird System Logik Konfiguration

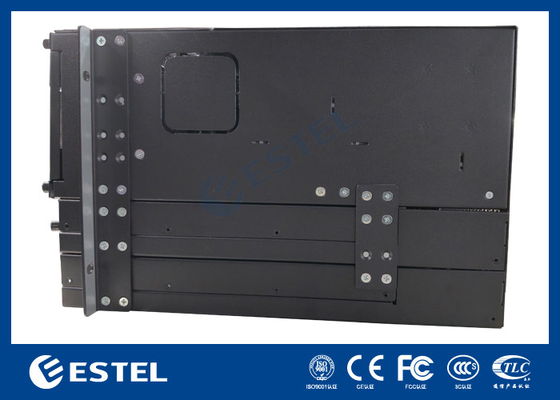

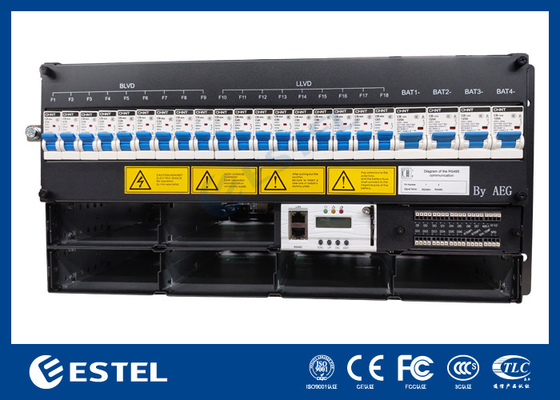

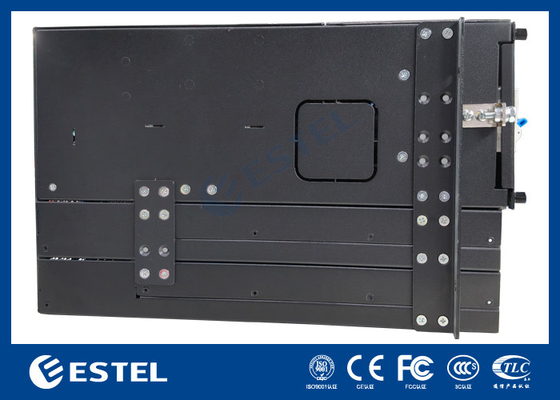

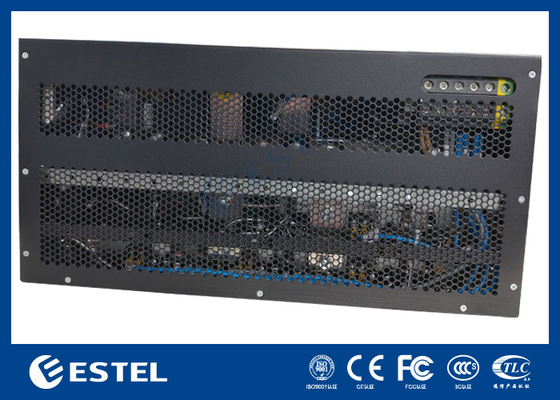

Produktbilder:
Abmessung des Berichtigungsmoduls wie folgt:
| Isolationsgrad | ||
| Parameter | Standards | Anmerkung |
| Isolierfestigkeit ((AC-Eingang) | Ein-Ausgang: 500 Vdc/10mA/1min |
Kein Flashover oder Zusammenbruch. Vor der Prüfung entfernen Sie das Entladungsrohr/die Überspannungsschutzvorrichtung, kein Berichtigungsmodul oder Überwachungsmodul. Ausgang mit 2 Routen Niederspannungsterminal, Hochspannung mit Wechselstrom-Bypassfunktion, nicht zu prüfen. |
| Eintrittsgehäuse:3500Vdc/10mA//1min | ||
| Ausgangsschranke: 750Vdc/10mA//1min | ||
| Isolierfestigkeit (DC-Eingang) | Ein-Ausgang: 750 Vdc/10mA//1min | |
| Eintrittsgehäuse: 750Vdc/10mA//1min | ||
| Ausgangsschranke: 750Vdc/10mA//1min | ||
| Leckstrom | ≤ 3,5 mA | 280Vac Eingang, Ausgang bei voller Last |
| Isolierwiderstand | @ Normale Atmosphäre, relative Luftfeuchtigkeit von 90%, Prüfspannung von DC 500V,der Isolierwiderstand von Eingang-Ausgang, Eingang-Boden und Ausgang-Boden darf nicht kleiner als 10MΩ sein.Ausgang mit 2 Strecken Niederspannungsterminal, Hochspannung mit Wechselstrom-Bypassfunktion, nicht zu prüfen. | |
Anwendung
(1) Zugang zur Integration
(2) Innenverteilungs- und Verlängerungssystem
(3) Mobilfunkstation und Erweiterungssystem
(4) WLAN
(5) Bodenstation für Satellitenkommunikation und Mikrowellenkommunikationsstation
(6) Schwacher Stromverteilraum
(7) Sonstige Wechselstrom-/Gleichstromnetzversorgung
| Zwangluftkühlung |
