| Eingabemodus: | Einphasen-Zwei-Draht-Eingang | Eingangsspannung: | 85Vac bis 300Vac |
|---|---|---|---|
| Nominaler Input: | 100Vac bis 120Vac 200Vac bis 240Vac | Frequenzbereich: | 45Hz-66Hz |
| Maximaler Eingangsstrom: | ≤ 24A | Überspannung: | Erfüllen der Kriterien: ETSI300132-3 |
| Effizienz: | ≥ 96,6% @ Spitzenwert | Leistungsfaktor: | ≥0,99@220Vac 20-100% Last |

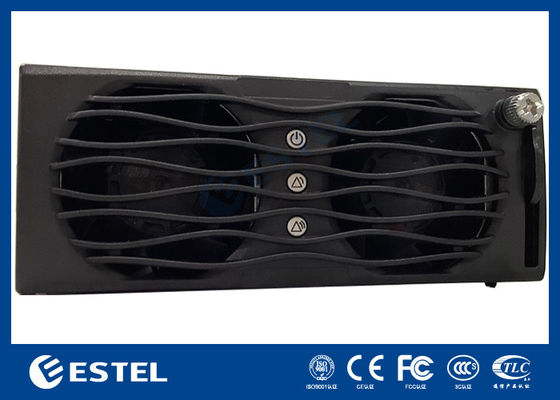

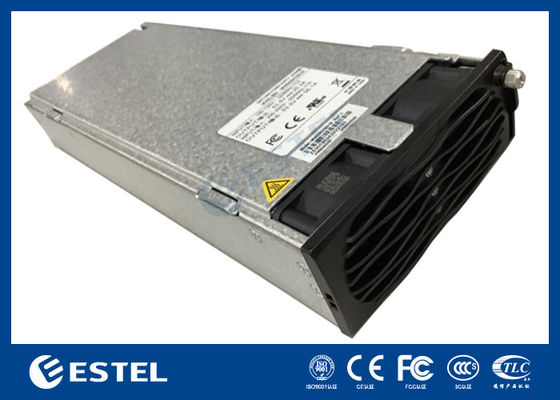

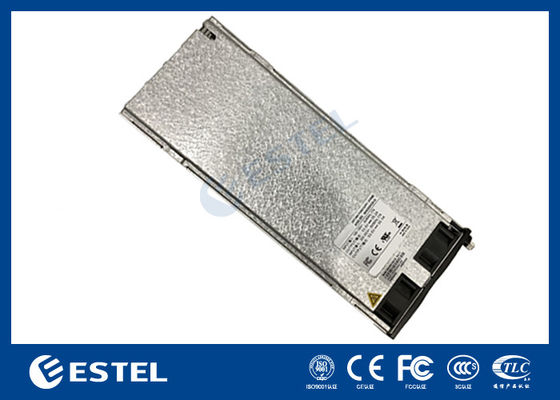

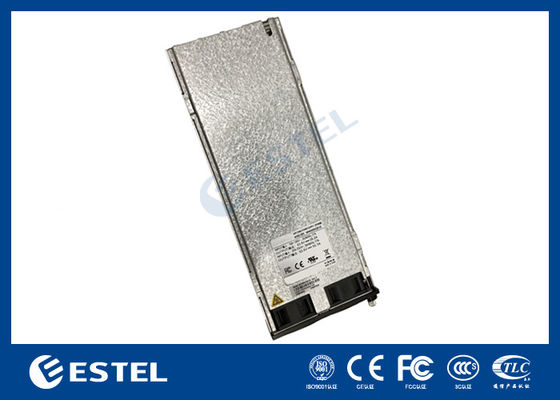

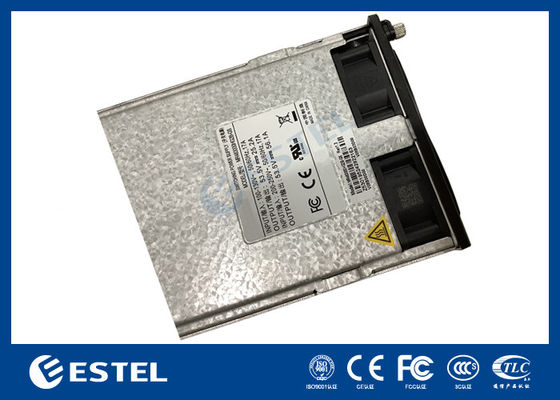

MR484000SG1 75A Hochleistungs-Kommunikationsstrommodul 96 Prozent Effizienz Weite Eingabe 85 300VAC Warmwechselbar
1. Elektrische Spezifikationen
1.1 Eingangsmerkmale
| Eingangsmodus | Einphasen-Zwei-Draht-Eingang |
| Die Eingangsspannung | 85Vac bis 300Vac |
| Nennspannung | 110Vac / 220Vac |
| Nennwert | 100Vac bis 120Vac 200Vac bis 240Vac |
| Frequenzbereich | 45 Hz bis 66 Hz |
| Maximaler Eingangsstrom | ≤ 24A |
| Der Überspannungsstrom | Erfüllen der Kriterien: ETSI300132-3 |
| Die Effizienz | ≥ 96,6% @ Spitzenwert |
| Der Leistungsfaktor | ≥ 0,99 @ 220Vac 20-100% Belastung |
| Der Eingangsstrom ist THD |
< 3% @≥ 50% Belastung < 8% @≥ 20% Belastung |
| Leckstrom | < 3,5mA@264Vac |
| Nennleistung |
Nennwert 4000 W@176ac (176Vac~300Vac Überleistung; 176Vac/85Vac lineare Verringerung auf 1600 Watt, spezifisch als Einspeiseinsatzleistungsgrenzkurve) |
| Geben Sie die Versicherung ein | L/N Drahtsicherung 30A |
| Maximale Eingangsspannung | 320Vac ((Stromversorgung darf nicht beschädigt werden) |
| Ausfallverweilzeit | 10 ms |
Anmerkung: 1. Die Mindeststartspannung beträgt weniger als 95 VAC.
1.2 Ausgangsmerkmale
1.2.1 Anpassung der Ausgangsspannung und des Stroms Zinssatz
| Ausgangsspannung | +53,5Vdc |
| Einstellwert der Ausgangsspannung | Einheit für die Bereitstellung von elektrischen Antrieben |
| Einstellbarer Bereich der Ausgangsspannung | +42Vdc+58Vdc |
| Ungleichgewichtsgrad des gleichmäßigen Flusses | ≤ ± 3% |
| Quellewirkung | ± 0,1% |
| Auswirkung der Last | ± 0,5% |
| Genauigkeit des stetigen Flusses | ≤ ± 0,8A |
| Genauigkeit der Spannungsregelung | ± 0,6% |
| Mindeststrom | 0A |
| Nennstrom | 75A |
| Spitzenstrom | 81.3A |
| Temperaturkoeffizient (1/°C) | ≤ ± 0,02% |
| Standby-Stromverbrauch | ≤ 5 W |
| Maximale Kapazitätsauflastung | 4000 uF |
| Höchstzahl der Parallelen | 31 |
Anmerkung: Die Regulierung des Ausgangsstroms und die Kommunikationsunterbrechung des Berichtigungsmoduls sind wie folgt:
1) Der Ausgangsstrom des Geradlinermoduls kann nach dem Strombefehl eingestellt werden.
2) Wird die Kommunikation zwischen dem Berichtigungsmodul und dem Überwachungsmodul für mehr als 1 Minute unterbrochen, kehrt der Ausgang des Berichtigungsmoduls automatisch auf 53 zurück.5V und der Zustand der
Unbegrenzter Fluss.
1.2.2 Ausgabe Wellenbildung und Geräusche
| Ripple und Lärm (Peak-Peak) |
| ≤ 200mVp-p |
Anmerkung: 1) Ripple- und Rauschprüfung: Ripple- und Rauschbandbreite bei 20 MHz.
1.2.3 Ausgangsdynamik Antwort
|
Die Spannung Überschreitung |
Springen Steigung | Die Laständerung | Wiederherstellungszeit |
|
+53,5V±5% |
0.1A/uS |
25% bis 50% 50% bis 75% |
≤ 200us (± 0,6%) |
| +58V | 0.1A/uS | 0% bis 100% |
/(Trigger nicht Überspannung Schutz) |
Anmerkung: Ladungssprungzyklus 4 ms.
1.2.4 Überschreitung der Leistung
| Ausgangsspannung | Überspannung | |
| Stiefel | Umzukehren Das ist abgeschaltet | |
| +53,5 V | ≤ 1% | ≤ 1% |
Anmerkung: Belastungsbereich während der Prüfung: Minimum bis Maximum.
1.2.5 Verzögerungszeit für den Start der Ausgabe
| Ausgangsspannung | 220Vac@25°C |
| +53,5 V | 3S ~ 8S |
Anmerkung: Die Startverzögerungszeit ist die Zeit, die zwischen dem Einschalten der Wechselstromversorgung und der Ausgangsspannung von 42VDC vergeht.
1.2.6 Leistungsumwandlung
| Eingangsspannung | Ausgabe Macht |
| 200Vac ¥290Vac | 4350 W |
| 176Vac200Vac | Lineare Abwertung |
| 176Vac | 4000 W |
| 85 VAC176 Vac | Lineare Abwertung |
| 85Vac | 1600 W |
Der Ausgang 53,5 ~ 58V basiert auf der oberen Grenzwertleistung und der Ausgang 42 ~ 53,5V basiert auf den äußeren Eigenschaften und der proportionale Leistungsgrenze
Die obige ist eine Kurve, die die maximale Ausgangsleistung entsprechend der Eingangsspannung begrenzt; alle sind
theoretische Grenzwerte, und die tatsächliche Grenze wird aufgrund der Genauigkeit der Eingangsspannung (±2V), der Genauigkeit der Ausgangsspannung (±0,6%) und der Genauigkeit des Ausgangsstroms (0,8A) eine gewisse Abweichung aufweisen;Der Spannungsfehler des Leistungsumwandlungspunktes beträgt < ± 2 V.
1.2.7 Ausgangsmerkmale
Anmerkungen: Die oben genannten Grenzwerte sind theoretisch, die tatsächliche Grenze wird aufgrund der Stromgenauigkeit eine gewisse Abweichung aufweisen (Stromfehler <±0,8A).
1.2.7 Verzögerungszeit für den Ausgang des Antriebs
| Ausgangsspannung | 220Vac@25°C |
| +53,5 V | 3S ~ 8S |
Anmerkung: Die Startverzögerungszeit ist die Zeit, die zwischen dem Einschalten der Wechselstromversorgung und der Ausgangsspannung von 42
1.2.8 Abfallkurve bei Übertemperatur
|
Die Temperatur |
Anmerkung |
| ≤ 45°C | Mit der Ausgabe |
| 45°C bis 75°C | Lineare Abwertung |
| > 75 °C | Abschaltung nach Abschaltung seit Wiederherstellung der Temperaturrückkehr > |
Anmerkung:
Der Eingang ist größer als 200 Vac, der Ausgang 53,5 ~ 58 V basiert auf der oberen Grenzwertleistung und der Ausgang 42 ~ 53,5 V basiert auf den äußeren Eigenschaften und dem Verhältnis der Grenzwertleistung;
Der Eingang ist kleiner als 200 Vac, und der Ausgang 53,5 ~ 58 V ist proportional zur Eingangsleistungsgrenze begrenzt; der Ausgang 42 ~ 53.5V ist proportional zu den äußeren Eigenschaften und der Eingangsleistungsgrenze begrenzt.
Die oben genannten theoretischen Grenzwerte haben eine gewisse Abweichung von der tatsächlichen Grenze aufgrund der Genauigkeit der Umgebungstemperatur (±2°), der Genauigkeit der Eingangsspannung (±2V), der Genauigkeit der Ausgangsspannung (±0.6%) und die Genauigkeit des Ausgangsstroms.8A); der Umgebungstemperaturfehler des Nennpunktes beträgt weniger als ±2°C.
1.2.9 Geräuschspannung
| Geräuschspannung | Höchstbetrag | Anmerkung |
| Das Telefon misst die Geräuschspannung. | ≤ 2mV | |
| Breitbandgeräuschspannung | ≤ 50 mV | 3.4 ¢ 150 kHz |
| ≤ 20 mV | 150 ∼ 30000 KHz | |
| Diskrete Geräuschspannung | ≤ 5 mV | 3.4 ¢ 150 kHz |
| ≤ 3 mV | 150 ∼ 200 kHz | |
| ≤ 2mV | 200 ∼ 500 kHz | |
| ≤ 1 mV | 500 ∼ 30000 KHz |
1.3 Schutzfunktion
1.3.1 AusgangskurzschaltungDas ist Schutz
| Ausgangsspannung | Anmerkung |
| +53,5 V | Langfristiger Kurzschluss, kann automatisch wiederhergestellt werden, nachdem der Kurzschluss verschwunden ist |
1.3.2 Ausgangsüberspannung Schutz
Der Überspannungsschutz kann in einen internen und einen externen Überspannungsschutz unterteilt werden. Der interne Überspannungsfehlerbereich beträgt 58,5VDC ~ 60,5VDC, der durch Überwachung eingestellt werden kann.die Modulschlösser. Wenn die externe Spannung größer als 63VDC ist und länger als 500 ms dauert, ist das Modul gesperrt. Nach dem Eintritt in den Schutzzustand der Schließmaschine ist es notwendig, zuerst die Wechselstromversorgung zu trennen,und dann wieder an, damit der Strom wieder funktionieren kann.
1.3.3 Ausgabe Unterspannungswarnung
Der Bereich beträgt 37VDC~39VDC. Wenn er unter dem Unterspannungsalarmwert liegt, wird er normal ausgehen und einen Alarm melden.
1.3.4 Eingangsüberspannung ProVeröffentlichung
| Die Eingangsspannung | Anmerkung |
| 310 ± 10 Vac | Ausgang abgeschaltet, Spannung kann nach normalen wiederhergestellt werden |
| Rückkehrpunkt > 10 V |
Anmerkung: Der Eingangsüberspannungsschutz ist bei einer Nennlast von 75 A zu prüfen.
1.3.5 Eingabe Unterspannung Schutz
| Die Eingangsspannung | Anmerkung |
| 80 ± 5Vac | Ausgang abgeschaltet, Spannung kann nach normalen wiederhergestellt werden |
| 80Vac bis 95Vac | Ausgangswiederherstellung, Rückkehr des Ausgangswiederherstellungspunktes >;5V |
1.3.6 Über TemperaturSchutz
| Temperatur | Anmerkung |
| ≤ 45°C | Das Modul kann die maximale Ausgangsleistung ohne Übertemperaturschutz erzeugen und das Modul arbeitet normal |
| 45°C bis 75°C | Die Leistung des Moduls wird linear auf 2000 W reduziert. |
| > 75 °C | Abschaltung, Temperaturunterschied nach Selbstwiederherstellung nach Abschaltung > 10 °C |
1.4 Kommunikationsfunktion zwischen Ausrichtungsgerät Modul und Überwachung Modul
Der CAN-Bus-Kommunikationsmodus wird zwischen dem Berichterstattungsmodul und dem Überwachungsmodul übernommen, das das Upgrade der Remote-Softwareversion unterstützt, und die Adresse des Moduls kann über die
Adressbrett.
Nach Unterbrechung der Kommunikation zwischen dem Berichtigungsmodul und der Überwachung für 1 Minutedas Geradlinermodul startet und die Grenzwerte der Ausgangsspannung und des Stroms wieder auf die Standardwerte zurückgehen.
Die CAN-Schnittstelle im Berichterstattungsmodul muss isoliert konstruiert werden.
Die wichtigsten Überwachungsinformationen des Geradlinermoduls sind wie folgt:
1) Spannungs- und Stromregelungsfunktion: zur Erfüllung der Anforderungen an das schwimmende Laden der Batterie und zur Erfüllung der Anforderungen an die Spannungsregelung;
2) Steuerung der Schaltmaschine mit einem Modul;
3) Rückkopplung von Schutz- und Alarminformationen:
Versorgungsfehler: Versorgungsfehler (AC-Eingang über Spannung);
Modulschutz: Temperaturwarnung;
Modulfehler: keine Ausgabe, die durch Überspannung, Lüfterfehler, Übertemperatur oder andere interne Gründe des Moduls verursacht wird.
(Das Modul befindet sich im Winterschlaf- und Stillstandszustand, und der Stromausfall wird dem Modulfehler nicht gemeldet).
1.5 LED-Leuchte
Der Stromversorgungs-LED-Anzeiger ist an der Seite der Stromplatte installiert.
| Zwangszeichen | Anzeiglicht | Normal | Abnormalität | Abnormaler Grund |
| Leistungsindikator | Farbe | Zustand | Zustand | Stromausfall (kein Wechselstrom-Eingang, kein Wechselstrom-Eingang über Spannung), Modul ohne Ausgang. |
| Warnlicht | grün | hell | zerstören | Temperaturwarnung (Umgebungstemperatur über 65 °C ~ über Temperaturschalten). Ruhezustand (das Modul leuchtet nur das Alarmsignal an, das Modul meldet keinen Alarm).Kommunikationsunterbrechung (Blitzlicht)Eintrittsspannungsvorsicht (Eingangsspannung über 290 VAC ~ Überspannungsschutz). |
| Ausfalllicht | Weiß | zerstören | hell | Eingangsüberspannung, Eingangsunterspannung, Ausgangsüberspannung, Busüberspannung, Busunterspannung, Lüfterfehler, Umgebungsübertemperatur, Fehler des Eingangsspannungstyps,Probenahme der Umgebungstemperatur NTC-Anomalie, Eingangs-Ultra-Hochspannung. |
2. Isolierung PerforMann
2.1 Isolierung Impedanz
| Eingabe-Ausgabe |
Prüfspannung 500VDC, Isolierwiderstand ≥ 2M (Normaler Luftdruck, Raumtemperatur, relative Luftfeuchtigkeit < 90%, keine Kondensation) |
| Eintritt in das geschützte Gebiet | |
| Ausgang in das geschützte Gebiet |
2.2 Widerstandsfähig gegen Hochspannung
| Eingabe-Ausgabe | Gleichspannung 4240VDC1minute ≤1mA |
|
Eintritt in die Schutzgebiet |
Gleichspannung 2120VDC 1 Minute ≤1mA |
|
Ausgabe an die Schutzgebiet |
Gleichspannung 710VDC 1 Minute ≤1mA |
Anmerkung: Wenn der Stromkreis über eine Blitzschutzvorrichtung verfügt, sollte die Spannungstest nach dem Öffnen des elektrischen Spaltrohrs durchgeführt werden, die Eingangsleitungen sollten kurz miteinander verbunden sein (L&N),und alle Ausgangsleitungen sollten kurz miteinander verbunden sein.
3. Sicherheitsnormen
Die Sicherheit der Stromversorgung entspricht den folgenden Normen:
Gewichtung
Einheitliche Regelung für die Berechnung der Einheitlichen Regelung für die Berechnung der Einheitlichen Regelung
Zertifizierung der Sicherheit der Stromversorgung:
CE-Zertifizierung (LVD- und EMV-Richtlinie)
