| Modell: | QN450-600 | Nennleistung (maximal): | 400-600W |
|---|---|---|---|
| Moduleffizienz: | 19.90-21.10 | Spannung bei Pmax (Vmp/V): | 33.89 bis 34.87 |
| Strom bei Pmax (Imp/A): | 12.69-13.05 | Solarzelle (Typ/Größe): | Mono (182 mm) |
| Solarzellen nummerieren: | 156pcs (6*26) | Abmessungen (mm): | 1909*1134*35 |

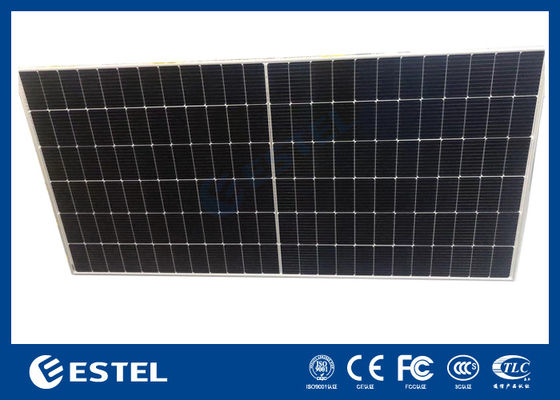

Hochleistungs-Mono-Halbzellen-Einzelmodul 450W bis 600W Solarpanel für Telekommunikations-Stromversorgungssysteme
1. Merkmale des Solarpanels für Telekommunikations-Stromversorgungssysteme:
1) Multi-Busbar-Technologie
Besseres Einfangen von Licht und Stromerfassung zur Verbesserung, wodurch die Leistung und Zuverlässigkeit des Moduls effektiv verbessert werden.
2) Höhere Ausgangsleistung
Modulausgangsleistung auf 505W erhöht.
3) Leistung bei schwachem Licht
Die spezielle Solarzellentechnologie hat eine ausgezeichnete Leistung bei der Stromerzeugung bei schwachem Licht.
4) Besserer Widerstand gegen Hot Spots
Die Verwendung einer Halbzellenstruktur und eines speziellen Schaltungsdesigns führt zu geringeren Schattenverlusten, mit besserem Temperaturkoeffizienten und Hitzefleckbeständigkeit.
5) Anpassungsfähigkeit an raue Umgebungen
Hochleistungsmaterialien eignen sich für Küsten-, Landwirtschafts-, Wüsten- und andere raue Umgebungsbedingungen, die Glasoberfläche ist entspiegelt und leicht zu reinigen, wodurch Leistungsverluste durch Schmutz und Staub minimiert werden.
2. Spezifikationendes Solarpanels für Telekommunikations-Stromversorgungssysteme:
| Solarzelle (Typ/Größe) | MONO (182 mm) |
| Anzahl der Solarzellen | 156 Stück (6*26) |
| Abmessungen | 2464*1134*35mm |
| Gewicht | 30,0 kg/Stk. |
| Struktur | 3,2 Glas + EVA-Folie + Rückseite |
| Rahmen | Eloxierte Aluminiumlegierung |
| Anschlussdose | IP68, 3 Bypass-Diode |
| Querschnittsgröße des Kabels | 4,0 mm2, (+)280 mm,/(-)400 mm |
| Mechanische Belastung | Vorderseite 5400 Pa / Rückseite 2400 Pa |

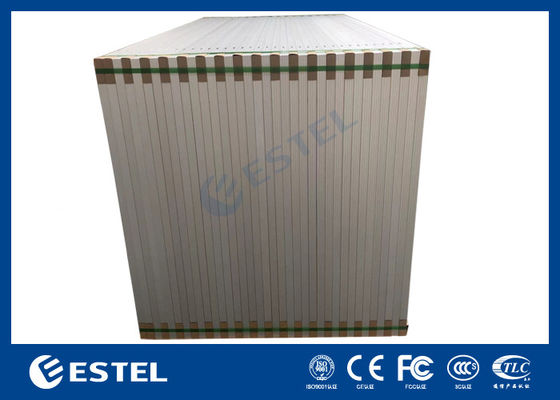

| Verpackungsanzahl | 31 Stück/Palette |
| Verpackungsvolumen | 3,542 cbm/Palette |
| 40’ HQ Container | 590 Stück |
3. Elektrische Parameter bei STC des Solarpanels für Telekommunikations-Stromversorgungssysteme:
| Modelltyp | QN580M | QN585M | QN590M | QN595M | QN600M |
| Nennleistung (Pmax/W) | 580 | 585 | 590 | 595 | 600 |
| Modulwirkungsgrad (%) | 20,70 | 20,90 | 20,10 | 21,30 | 21,50 |
| Leerlaufspannung (Voc/V) | 53,50 | 53,65 | 53,80 | 53,95 | 54,10 |
| Kurzschlussstrom (Isc/A) | 13,82 | 13,89 | 13,96 | 14,03 | 14,10 |
| Spannung bei Pmax (Vmp/V) | 44,90 | 45,07 | 45,22 | 45,39 | 45,33 |
| Strom bei Pmax (Imp/A) | 12,92 | 12,98 | 13,05 | 13,11 | 13,18 |
| Leistungstoleranz | 0 bis +5W | ||||
| Temperaturkoeffizient von Isc | +0,046%℃ | ||||
| Temperaturkoeffizient von Voc | -0,276%℃ | ||||
| Temperaturkoeffizient von Pmax | -0,350%℃ | ||||
| STC | Bestrahlungsstärke 1000 W/m3 Zelltemperatur 25℃ AM1,5 | ||||
4. Elektrische Parameter bei NOCT des Solarpanels für Telekommunikations-Stromversorgungssysteme:
| Modelltyp | QN580M | QN585M | QN590M | QN595M | QN600M |
| Nennleistung (Pmax/W) | 438 | 441 | 445 | 448 | 452 |
| Leerlaufspannung (Voc/V) | 50,09 | 50,22 | 50,35 | 50,48 | 50,60 |
| Kurzschlussstrom (Isc/A) | 11,03 | 11,08 | 11,12 | 11,17 | 11,22 |
| Spannung bei Pmax (Vmp/V) | 42,03 | 42,17 | 42,39 | 42,51 | 42,73 |
| Strom bei Pmax (Imp/A) | 10,42 | 10,46 | 10,50 | 10,54 | 10,58 |
5. Betriebsbedingungen des Solarpanels für Telekommunikations-Stromversorgungssysteme:
| Betriebstemperatur | -40℃ bis +85℃ |
| Maximale Systemspannung | 1500VDC |
| NOCT | 45±2℃ |
| Feuerfestigkeit | Klasse C |
| Maximaler Serien-Schmelzsicherung | 25A |
| Temperaturkoeffizient von Voc | -0,276%/K |
| Temperaturkoeffizient von Isc | +0,046%/K |

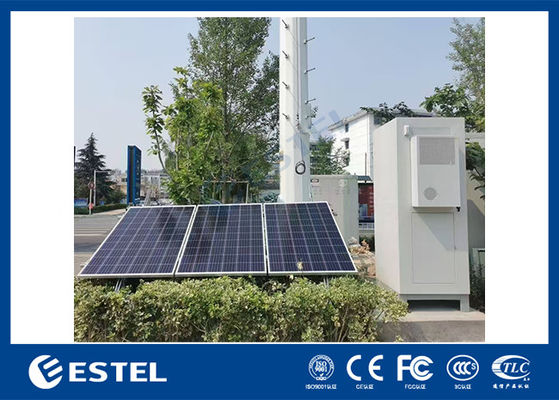

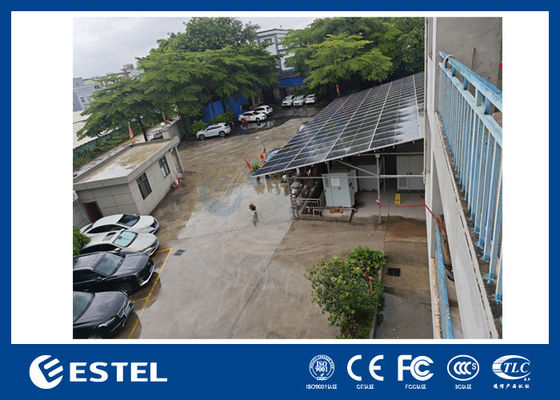

6. Anwendungen des Solarpanels für Telekommunikations-Stromversorgungssysteme:
7. Konformitätszertifikate des Solarpanels für Telekommunikations-Stromversorgungssysteme:
IEC 61215 / IEC 61701 / IEC 61730
ISO 9001:2015
ISO 45001:2018
ISO 14001:2015
