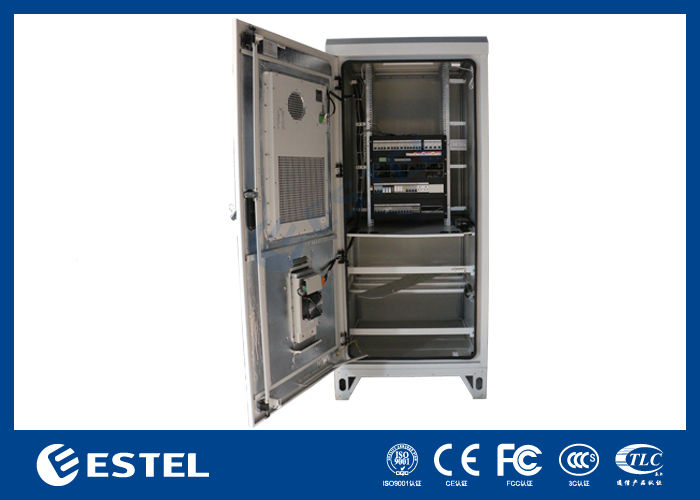

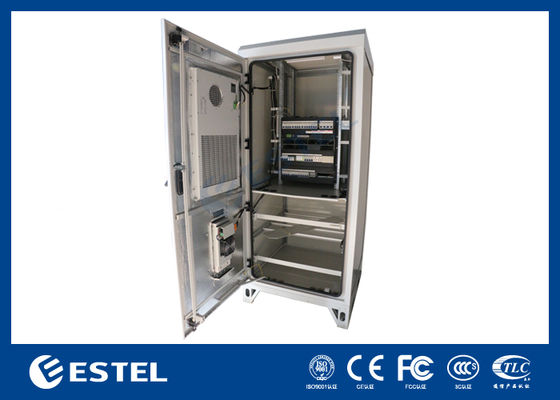

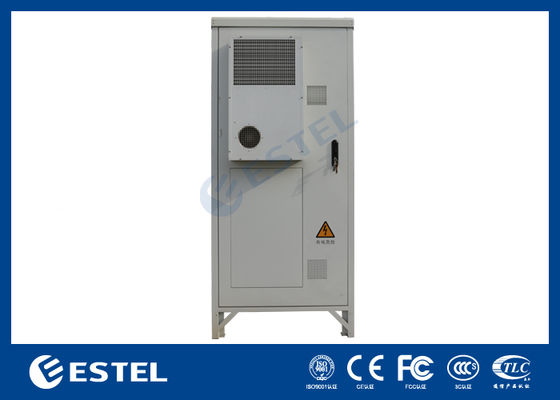

22U IP65 Außen-Telekommunikationsschrank mit Diebstahl- und Witterungssicherheit
Produkt-Details
Fernmelde-Schrank im Freien gegen Diebstahl
,IP65 Außen-Telekommunikationsschrank
,22U Wettersicherheit
Outdoor Telecom Cabinet Technische Hauptspezifikationen
1. Technische Parameter des Outdoor Telecom Cabinets
|
Konfiguration |
Artikel |
Technische Parameter |
|
Schrank |
Modell |
ET7565200C-22U |
|
Schutzart |
IP65 |
|
|
Außenabmessung |
H2000mm×B750mm×T650mm (Unterstützung der Anpassung) |
|
|
Innenraum |

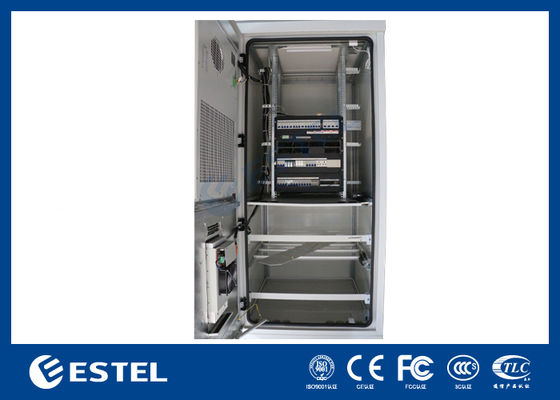

Doppelkabinenstruktur, obere Kabine 19 Zoll 22U, untere Kabine mit zwei Schichten von Batterieplatten |
|
|
Material |
Verzinkter Stahl; Schrankstärke: 1,2 mm; Einzelwand; Dicke des tragenden Teils: 2,0 mm |
|
|
Isolierung |
Einzelwand 20mm PEF (Dicke optional) |
|
|
Beschichtung |
Polyester-Pulverbeschichtung |
|
|
Farbe |
RAL7035 |
|
|
Schloss |
Dreipunkt-Schloss |
|
|
Scharnier |
Versenktes, eingebautes Scharnier |
|
|
Installationsoptionen |
Bodenmontage, Dachmontage |
|
|
Kabelführung |
Am Schrankboden, Einlass/Auslass nach unten |
|
|
Wartung |
Frontwartung |
|
|
Kühlung |
DC-Klimaanlage, 3000W, 48VDC, RS485 |
|
|
TEC-Klimaanlage, 200W, 48VDC |
||
|
Stromversorgungssystem |
(1) Höhe: 12U (2) AC-Eingang: Dreiphasig: 200-240 Vac/346-415 Vac Einphasig: 200-240 Vac (3) Eingangs-Leistungsschalter: 63A/3P Eingangs-Blitzschutz: Klasse C (20KA/40KA) (3) 4kW Gleichrichtermodule * 8; (4) Controller MC2600 (5) Batterie-MCB 4*125A/2P. (6) Last: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
Stromumgebungsüberwachung |
(1) Stromumgebungsüberwachung: PM5000 × 1 Tür-Magnetsensor: HO-03×1 Überflutung: S3-WDT-P×1 Rauchmelder:-JTY-GD-CA2001L×1 Temperatur- und Feuchtigkeitssensor: PM5000TT-TEMP×1 Ölstandsensor: KNMY-268×1 (2) Stromumgebungsüberwachung zur Montage auf einem 19-Zoll-Gestell, Frontwartung |
|
|
Batterie |
Lithium-Batterie 48VDC 100AH*4 |
|
|
Lüfter |
DC48V + Temperaturregelung |
|
|
Lampe |
48VDC LED |
|
|
Sonstiges |
Kombinationsbox, Kabel |
|
|
Umgebung |
Arbeitstemperatur |
-40℃~+55℃ (+Sonneneinstrahlung) |
|
Lagertemperatur |
-40℃~+70℃ |
|
|
Arbeitsfeuchtigkeit |
5%~95% (keine Kondensation) |
|
|
Arbeitshöhe |
0~4000 m |
|
2. Outdoor Telecom Cabinet Maßzeichnung
-
