| Dimension: | 482.0(W) *350.6 ((D) *5U ((H) | Gewicht: | ≤20kg (ohne Gleichrichter) |
|---|---|---|---|
| Kühlmodus: | Natürliche Kühlung | Installationsmodus: | Installiert in einem 19-Zoll-Rack oder im Schrank |
| Verkabelnder Modus: | Oberste Ein- und Ausgangsanlage | Wartungszustand: | Frontwartung, Unterstützung Modul Gradänderung |
| Schutzart: | IP20 | Eingabemodus: | 220VAC Einphasige |
| Hervorheben: | Gleichspannungssysteme für Telekommunikation,Eingebettete DC-Stromversorgungssysteme,Telekommunikations-Stromversorgungssysteme |
||
Eingebettetes Gleichstromsystem
1.Spezifikationen für eingebettete Gleichstromsysteme
| Typ | 4~12 kW 5U-Subrack | |
| System | Abmessung | 482.0(W) *350.6 ((D) *5U ((H) |
| Gewicht | ≤ 20 kg (ohne Geradliner) | |
| Kühlmodus | Natürliche Kühlung | |
| Installationsmodus | Auf einem 19-Zoll-Rack oder im Schrank installiert | |
| Verkabelungsmodus | Oberste Ein- und Ausgangsanlage | |
| Wartungsmodus | Frontwartung, Änderung der Stufe des Stützmoduls | |
| Schutzniveau | IP20 | |
|
Klimatisierung Verteilung |
Eingangsmodus | 220VAC Einphasen |
| Eingabekapazität | 1 × 100A/2P | |
| Eingabefrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |
| Wechselstrom-SPD | 20kA/40kA, 8/20μs | |
| Ausgangsleistung | 1 × 16A/1P, 1 × 10A/1P | |
|
DC Verteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC |
| Höchstkapazität | 12kW(4KW*3) | |
| mit einer Leistung von mehr als 1000 W | 2 × 125A/1P | |
| mit einer Leistung von mehr als 1000 W |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD: 1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| Gleichspannung | 10 kA/, 8/20 μs | |
| Rectifier | Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC |
| Effizienz | > 96,6% | |
| Nennleistung | Bei der Verwendung von elektrischen Antrieben sind die folgenden Bedingungen einzuhalten: | |
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | |
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Gewicht | ≤ 2,1 kg | |
| Kühlmodus | Zwangskühlung | |
| Leistungsfaktor | ≥ 0,99 @ 220Vac 20-100% Belastung | |
|
Steuerung
|
Eingangssignal | 3 AI(2 Batterietemperatur, 1 Umgebungstemperatur), 8 DI, 2 RS485. |
| Ausgang der Alarmanlage | 8 trockener Kontakt | |
| Kommunikationshafen | LAN, USB, RS485, SNMP | |
| Anzeigemodus | Bildschirm | |
| Umwelt | Betriebstemperatur | -40°C bis +70°C |
| Lagertemperatur | -40°C bis +70°C | |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |
| Höhenstand | 0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) | |

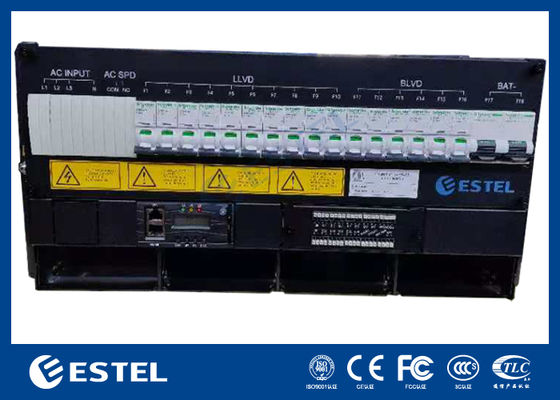

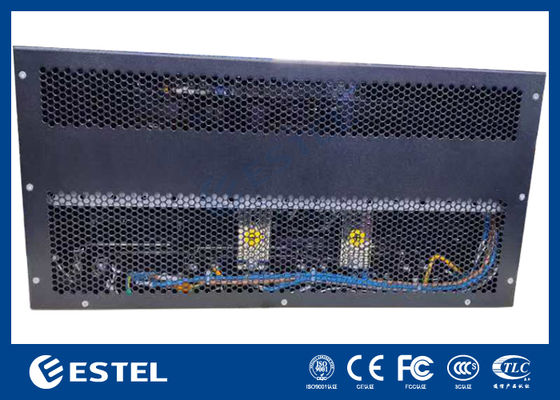

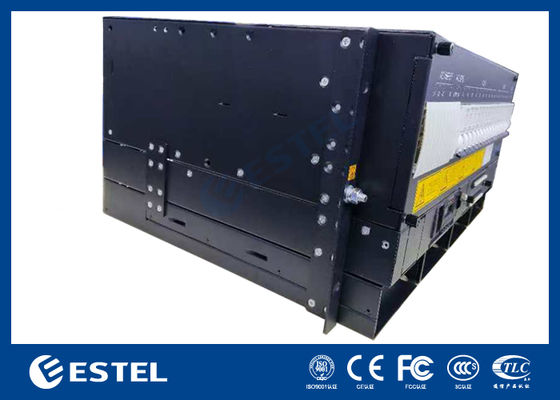

2. Produktbilder
