Produktdetails:
Zahlung und Versand AGB:
|
| Gleichrichtermodulspitzenleistung: | 3000W | Anwendung: | Industrieausrüstung |
|---|---|---|---|
| Leistungsfaktor: | ≥ 099 | Eingabefrequenz: | 47 Hz ∼ 63 Hz |
| Ausgangsstrom Max. Rectifier Module: | 30a | Verpackungsdaten:: | Karton/Holzkoffer |
| Ausgangsspannung: | AC220V oder DC48V | Standard: | GB 4943 |
| Hervorheben: | 15U Telekommunikationsstromversorgung 3000 W,48 V Fernmeldeversorgungssystem 650A,Wechselstrom-Eingangs-Telekommunikations-Rack-Leistung |
||

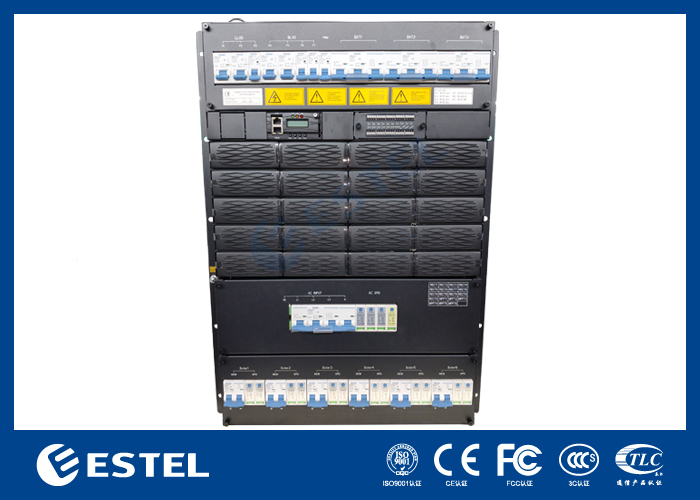

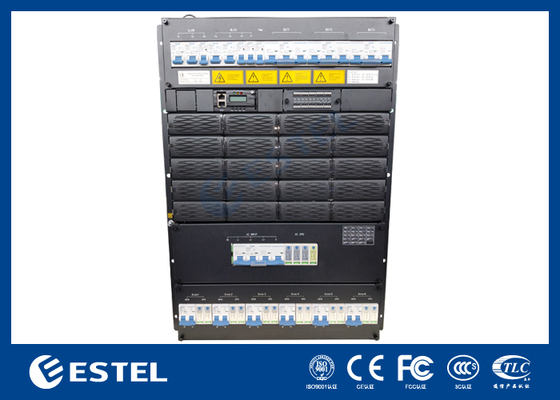

Industrielles Mehrzweck-Stromversorgungssystem
IPUM39K-B5D1315Subrack-Stromversorgung, kompaktes Design mit 15HE, um
die kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugang
Geräten und Switches zu erfüllen. Die maximale Systemleistung beträgt 3000 kW, mit AC/Batterie/Last
MCBs. Die Kabel werden von vorne mit MCB und Sammelschiene zugänglich gemacht.
IPUM39K-B5D1315 besteht aus Verteilungseinheit, Gleichrichermodul, Umwandlungsmodul, Überwachungsmodul. Die Konfiguration ist optional, wie in der folgenden Tabelle:
| Konfiguration | Gleichrichermodul | Bemerkung |
| Standard | GB 4943 | Für Details siehe bitte die Spezifikationen der Module |
| Standard | IEC/EN 62368-1 | |
| Standard | EN 55032 Klasse A, GR1089 Ausgabe 4, R3-10, R3-11, R3-12 Klasse B zertifiziert von Nordamerika | |
| Standard | EN300386, KLASSE A |
IPUM39K-B5D1315 Konstruktion
IPUM39K-B5D1315 besteht aus zwei Modulen:
Gleichrichermodul (MR483000HG2B)
Photovoltaikmodul
Batterieschalter: 3*125A/3P+4*M8-Schraube (BAT-),
Lastschalter
Kurzdetails:
| Herkunftsort: Shenzhen, China (Festland) | Eingangsspannung: AC220V oder DC48V |
| Markenname: ESTEL | Ausgangsspannung: AC220V oder DC48V |
| Modellnummer:IPUM39K-B5D1315 | Gleichrichermodul-Ausgangsleistung: 3000KW |
| Produktname: Industrielle Stromversorgungen | Eingangsfrequenz 47Hz～63Hz |
| Zertifizierung: ISO9001, CE, 3C, FCC, TLC | Max. Gleichrichermodul-Ausgangsstrom: 50A |
| Anwendung: Industrielle Ausrüstung | Leistungsfaktor: ≥0,99 |
Zahlungs- und Versandbedingungen:
| Mindestbestellmenge: | 1 Satz |
| Preis: | Verhandlung |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
| Lieferfähigkeit: | 20.000 Sätze pro Monat |
| Lieferzeit: | 7-10 Werktage |
| Verpackungsdetails: | Karton/Holzkiste |
Zwei Betriebsarten:
(1) AC-Eingang: Starten Sie das Gleichrichermodul nach dem Einschalten der AC-Stromversorgung, gibt -48Vdc aus, lädt gleichzeitig die Batterie und versorgt das Umwandlungsmodul mit Strom, das Umwandlungsmodul gibt 220Vac aus.
Unter normalen Bedingungen werden die Parameter des Gleichrichermoduls und der Verteilungseinheit vom Überwachungsmodul gesteuert und arbeiten gemäß den voreingestellten Parametern oder den Befehlen des Benutzers. Bei AC-Netzfehlern wird das System von der Batterie mit Strom versorgt und gibt weiterhin -48 VDC und 220 VAC aus. Mit der Entladung der Batterie beginnt die Batteriespannung zu sinken. Wenn die Spannung unter 43,2 V + / - 0,5 V liegt, sendet das Überwachungsmodul ein Unterspannungssignal der Batterie und schaltet den Lastausgang direkt ab, dann stoppt das Stromversorgungssystem die Arbeit. Wenn die externe AC-Stromversorgung wiederhergestellt ist, arbeitet das System wieder normal. (Alle oben genannten Überwachungsdaten sind Systemstandardwerte und können vom Benutzer zurückgesetzt werden)
(2) -48V-Eingang: Kein AC-Strom oder kein AC-Anschluss, externer Strom -48V an den -48V-Lastanschluss anschließen, Überwachungs- und Umwandlungsmodul starten, 220Vac-Ausgang.
Die Temperaturkompensationsfunktion ist standardmäßig aktiviert und kann bei Bedarf durch den Befehl des Benutzers aktiviert oder deaktiviert werden. Betriebstemperatur ≥55℃, die Leistung der Stromversorgung wird linear reduziert (@65℃, die Ausgangsleistung beträgt 1300W).
Spezifikationen
Abmessungen des Gleichrichermoduls wie unten:
| Isolationsbewertung | ||
| Parameter | Standard | Bemerkung |
| Isolationsfestigkeit (AC-Eingang) | Eingang-Ausgang: 3500Vdc/10mA//1min |
Kein Überschlag oder Durchschlag. Entladungsröhre/Überspannungsschutzgerät vor dem Testen entfernen, kein Gleichrichermodul oder Überwachungsmodul. Ausgang mit 2 Wegen Niederspannungsanschluss, Hochspannung mit AC-Bypass-Funktion, nicht zu testen. |
| Eingang-Gehäuse: 3500Vdc/10mA//1min | ||
| Ausgang-Gehäuse: 750Vdc/10mA//1min | ||
| Isolationsfestigkeit (DC-Eingang) | Eingang-Ausgang: 750Vdc/10mA//1min | |
| Eingang-Gehäuse: 750Vdc/10mA//1min | ||
| Ausgang-Gehäuse: 750Vdc/10mA//1min | ||
| Leckstrom | ≤3,5mA | 280Vac-Eingang, Volllastausgang |
| Isolationswiderstand | @ Normale Atmosphäre, relative Luftfeuchtigkeit von 90%, Testspannung von DC 500V, der Isolationswiderstand von Eingang-Ausgang, Eingang-Masse, Ausgang-Masse darf nicht weniger als 10MΩ betragen. Ausgang mit 2 Wegen Niederspannungsanschluss, Hochspannung mit AC-Bypass-Funktion, nicht zu testen. | |
| Umgebung | |||||
| Parameter | Min. | Typ. | Max. | Einheit | Bemerkung |
| Betriebstemperaturbereich | -5 | 25 | +55 | °C | |
| Lagertemperatur | -40 | +70 | °C | ||
| Relative Luftfeuchtigkeit | 5 | 95 | % | Langzeitbetrieb, keine Kondensation | |
| Atmosphärendruck | 70 | 106 | KPa | ||
| Höhe | 0 | 3000 | m | ||
| Kühlung | Zwangskühlung, vorne rein & hinten raus; der Lüfter befindet sich in der Frontplatte, mit temperaturgesteuerter Geschwindigkeit. | ||||
| Wasser- und Staubschutzgrad |
Die Stromversorgung muss unter folgenden Bedingungen ordnungsgemäß funktionieren: Staubdichte mit einem Durchmesser von über 55 µm ≤3*104 Granulat/m3. Das Staubgranulat ist nicht leitend, nicht elektromagnetisch, nicht korrosiv, ohne wasserdichte Funktion. |
||||
Anwendung
(1) Integrationszugang
(2) Innenverteilungs- und Erweiterungssystem
(3) Mobilstation und Erweiterungsabdeckungssystem
(4) WLAN
(5) Satellitenkommunikations-Bodenstation und Mikrowellenkommunikationsstation
(6) Schwachstromverteilungsraum
(7) Sonstige unterbrechungsfreie AC/DC-Stromversorgungssysteme
(1) Zwei Ausgänge: -48Vdc, 220Vac
(2) Zwei Eingänge: -48Vdc, 220Vac
(3) Einsatz der aktiven Leistungsfaktorkompensationstechnologie, Leistungsfaktor >0,99
(4) Großer Betriebsbereich der AC-Eingangsspannung: 90~280Vac
(5) Großer Betriebstemperaturbereich: -5℃~+55℃
(6) Schaltungstechnologie durchgeführt,
(7) Perfektes Batteriemanagement verlängert die Batterielebensdauer: Lade-/Entlademanagement, Batterietemperaturkompensation, Unterspannungsschutz.
(8) Hot-Swap-fähig
(9) Eingangsüber-/Unterspannungsschutz
(10) Überspannungsschutz am Ausgang, Überstromschutz am Ausgang, Kurzschlussschutz am Ausgang
(11) Eingebaut / Wandmontage
(12) RS485, RS232-Kommunikationsschnittstelle
