| Gleichrichtermodulspitzenleistung: | 3000W | Eintrittsspannung 380Vac oder 120VDC bis 425VDCe: | AC220V oder DC48V |
|---|---|---|---|
| Anwendung: | Industrieausrüstung | Leistungsfaktor: | >0,99 |
| Eingabefrequenz: | 47 Hz ∼ 63 Hz | Ausgangsstrom Max. Rectifier Module: | 30a |
| Ausgangsspannung: | AC220V oder DC48V | Markenname:: | ESTEL |
| Hervorheben: | 19U Telekommunikationsstromversorgung 3000 W,48V Fernmeldeversorgung 220V Wechselstrom,Stromversorgung für Subracks mit Garantie |
||
Mehrzwecksystem für industrielle Stromversorgungen
- Ich weiß.

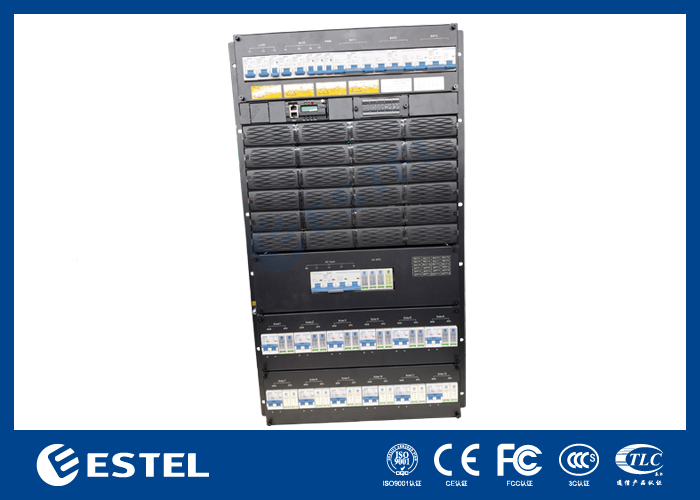

IPUM36K-A5D1219Unter-Rack-Stromversorgung, 19U Höhe kompaktes Design, um
Kritische Anwendungsbedürfnisse von Glasfaser- und Mikrowellenübertragung, Zugang
Die maximale Leistung des Systems beträgt 3000 kW, mit Wechselstrom/Batterie/Last
Die Kabel sind mit MCB und Busbar verbunden.
IPUM36K-A5D1219besteht aus einer Verteilungseinheit, einem Geradlinermodul, einem Umwandlungsmodul und einem Überwachungsmodul.
| Ausstattung | Modul für die Berichtigung | Anmerkung |
| Standards | Gewichtsverteilung | Einzelheiten finden Sie in den Spezifikationen der Module. |
| Standards | Einheitliche Prüfstelle | |
| Standards | EN 55032 Klasse A,GR1089 Ausgabe 4,R3-10, R3-11, R3-12 Klasse B, zertifiziert von Nordamerika | |
| Standards | Einheitliche Regelung für die Bereitstellung von Daten |

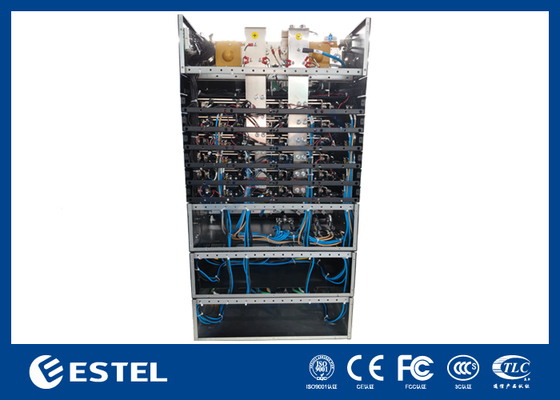

IPUM36K-A5D1219 Bau
IPUM36K-A5D1219 besteht aus zwei Modulen:
Gerüstmodul (MR483000HG2B)
Photovoltaikmodul
Batterieabschalter: 3*125A/3P+4*M8 Schraube ((BAT-),
mit einer Leistung von mehr als 1000 W
Schnelle Details:
| Herkunftsort: Shenzhen, China (Festland) | Eingangsspannung: AC220V oder DC48V |
| Markenbezeichnung: ESTEL | Ausgangsspannung: AC220V oder DC48V |
| Modellnummer:IPUM36K-A5D1219 | Ausgangsleistung des Berichtigungsmoduls: 3000KW |
| Produktbezeichnung: Industrielle Stromversorgungen | Eingangsfrequenz 47Hz ∼ 63Hz |
| Zertifizierung: ISO9001, CE, 3C, FCC, TLC | Max. Ausgangsstrom des Berichtigungsmoduls: 50A |
| Anwendungsbereich: Industriegeräte | Leistungsfaktor:≥ 099 |
Zahlungs- und Versandbedingungen:
| Mindestbestellmenge: | 1 Satz |
| Preis: | Verhandlungen |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsfähigkeit: | 20,000 Stück pro Monat |
| Lieferzeit: | 7-10 Arbeitstage |
| Verpackungsdaten: | Karton/Holzkoffer |
Zwei Arbeitsweisen:
(1) Wechselstrom-Eingang: Start des Geradlinermoduls nach dem Einschalten des Wechselstroms, Ausgang -48Vdc, gleichzeitig Ladung der Batterie und Strom des Umwandlungsmoduls, Ausgang des Umwandlungsmoduls 220Vac.
Unter normalen Bedingungen werden die Parameter des Berichtigungsmoduls und der Verteilungseinheit vom Überwachungsmodul gesteuert, das nach vorgegebenen Parametern oder Gebrauchsbefehlen arbeitet.Falls ein Wechselstromversagen vorliegt, wird die Batterie Strom an das System, und weiterhin Ausgabe - 48 VDC und 220 Vac, mit der Entladung der Batterie, beginnt die Spannung der Batterie zu sinken, wenn die Spannung unter 43 ist.2 V + / - 0.5 V, sendet das Überwachungsmodul ein Batterieunterspannungssignal und schließt die Lastleistung direkt ab, dann hört das Stromversorgungssystem auf zu funktionieren.Das System funktioniert wieder normal.. (Alle oben genannten Überwachungsdaten sind System-Standardwerte und können vom Benutzer zurückgesetzt werden)
(2) -48V-Eingang: Keine Wechselströmung oder kein Wechselstromanschluss, Zugriff auf externe Stromversorgung -48V bis -48V-Lastanschluss, Startüberwachung und Umwandlungsmodul, 220Vac-Ausgang.
Die Temperaturkompensationsfunktion ist standardmäßig eingeschaltet, die bei Bedarf durch den Benutzer aktiviert oder ausgeschaltet werden kann.die Leistung der Stromversorgung wird linear reduziert (@65°C)Die Ausgangsleistung beträgt 1300 Watt.
Spezifikationen
Abmessung des Berichtigungsmoduls wie folgt:
| Isolationsgrad | ||
| Parameter | Standards | Anmerkung |
| Isolierfestigkeit ((AC-Eingang) | Ein-Ausgang: 500 Vdc/10mA/1min |
Kein Flashover oder Zusammenbruch. Vor der Prüfung entfernen Sie das Entladungsrohr/die Überspannungsschutzvorrichtung, kein Berichtigungsmodul oder Überwachungsmodul. Ausgang mit 2 Routen Niederspannungsterminal, Hochspannung mit Wechselstrom-Bypassfunktion, nicht zu prüfen. |
| Eintrittsgehäuse:3500Vdc/10mA//1min | ||
| Ausgangsschranke: 750Vdc/10mA//1min | ||
| Isolierfestigkeit (DC-Eingang) | Ein-Ausgang: 750 Vdc/10mA//1min | |
| Eintrittsgehäuse: 750Vdc/10mA//1min | ||
| Ausgangsschranke: 750Vdc/10mA//1min | ||
| Leckstrom | ≤ 3,5 mA | 280Vac Eingang, Ausgang bei voller Last |
| Isolierwiderstand | @ Normale Atmosphäre, relative Luftfeuchtigkeit von 90%, Prüfspannung von DC 500V,der Isolierwiderstand von Eingang-Ausgang, Eingang-Boden und Ausgang-Boden darf nicht kleiner als 10MΩ sein.Ausgang mit 2 Strecken Niederspannungsterminal, Hochspannung mit Wechselstrom-Bypassfunktion, nicht zu prüfen. | |
| Umwelt | |||||
| Parameter | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Betriebstemperaturbereich | - 5 | 25 | +55 | °C | |
| Lagertemperatur | - 40 | +70 | °C | ||
| Relative Luftfeuchtigkeit | 5 | 95 | % | Langzeitbetrieb, keine Kondensation | |
| Luftdruck | 70 | 106 | KPa | ||
| Höhenstand | 0 | 3000 | m | ||
| Kühlung | Gezwungene Kühlung, vorne ein- und hinten aus; der Ventilator befindet sich in der Vorderseite, mit temperaturgesteuerter Drehzahl. | ||||
| Wasser- und Staubsicherung |
Die Stromversorgung muss unter folgenden Bedingungen ordnungsgemäß funktionieren: Staubdichte über 55 μm≤3*104 Granulat/m3 Das Staubkorn ist nicht leitfähig, nicht elektromagnetisch, nicht ätzend und ohne wasserdichte Funktion. |
||||
Anwendung
(1) Zugang zur Integration
(2) Innenverteilungs- und Verlängerungssystem
(3) Mobilfunkstation und Erweiterungssystem
(4) WLAN
(5) Bodenstation für Satellitenkommunikation und Mikrowellenkommunikationsstation
(6) Schwacher Stromverteilraum
(7) Sonstige Wechselstrom-/Gleichstromnetzversorgung
(1) Zwei Ausgänge: 48Vdc, 220Vac
(2) Zwei Eingänge: 48Vdc, 220Vac
(3) Einführung der Technik der aktiven Leistungsfaktorkompensation, Leistungsfaktor > 0.99
(4) Breiter Betriebsbereich der Wechselstrom-Eingangsspannung: 90~280Vac
(5) Breiter Betriebstemperaturbereich: - 5°C bis + 55°C
(6) Durchgeführte Schalttechnik,
(7) Perfekte Batterieverwaltung verlängert die Lebensdauer der Batterie: Ladungs-/Entladungsmanagement, Batterie-Temperaturkompensation, Niederspannungsschutz.
(8) Warmwechselbar
(9) Eintrittsüber/unterspannungsschutz
(10) Ausgangsüberspannungsschutz, Ausgangsüberstromschutz, Ausgangskurzschlussschutz
(11) Eingebettet / an der Wand montiert
(12) RS485, RS232 Kommunikationsschnittstelle
