Außen-Telekommunikationsschrank mit Berichtigungsgeräten und MPPT für Kohlekraftwerke und Bergwerke 9 kW bis 18 kW skalierbar
Produkt-Details
Fernmeldegeräte für den Außenbereich mit Richter
,Skalierbares Telekommunikationssystem für Kohlekraftwerke
,MPPT-Telekommunikationsschrank für den Berghof
Telekommunikations-Stromschrank für den Außenbereich mit Gleichrichtern und MPPTs für Kohlekraftwerke und Minenhöfe, skalierbar von 9 kW bis 18 kW
1. Einführung

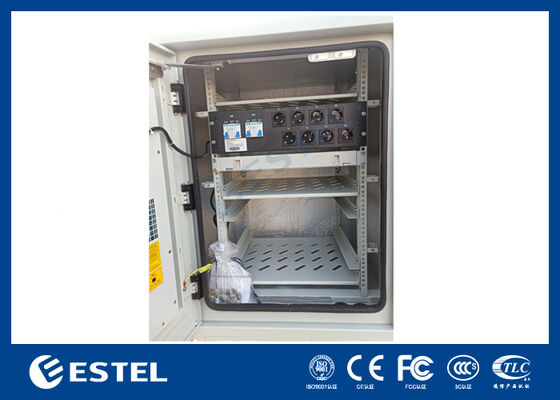

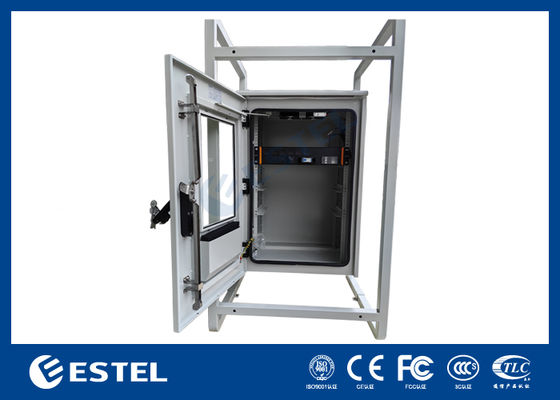

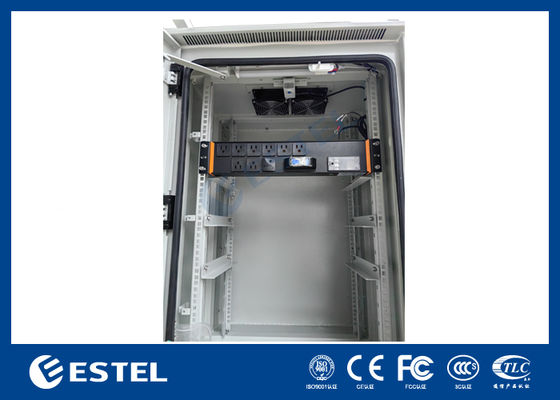

ET808014A-15U-9kW ist ein 15U-Außenschrank, der für Industriestandorte wie Minenhöfe, Kohlekraftwerke usw. entwickelt wurde. Er kann die Ausrüstung des Kunden vor Schäden und extremen Wetterbedingungen schützen und bietet eine stabile und hochwertige Gleichstromversorgung für Telekommunikations-IT-Geräte. Der Schrank ist eine ideale Lösung für den physischen Anschluss von Telekommunikationsgeräten im Freien, die eine Gleichstromversorgung benötigen. Es ist mit einer Umgebungsüberwachungseinheit ausgestattet, die eine Echtzeitüberwachung der Leistungs- und Umgebungsparameter ermöglicht und Benutzern Alarm- und Fernbenachrichtigungen bietet.
2. Bewerbungen
Dieser Telekommunikationsschrank für den Außenbereich wird häufig an verschiedenen Industriestandorten eingesetzt, z. B. in Minenhöfen, Kohlekraftwerken, Mobilfunkstandorten von Telekommunikationsbetreibern, kleinen Unterständen im Freien, elektrischen Schaltschränken für Eisenbahnen, Kommunikationsbasisstationen, Außenlufterfassungsstationen, Solarschaltschränken usw.
3. Schrankfunktionen
- Hoher Schutzgrad: IP55
- Starke Diebstahlsicherung, eingebettete Tür, Innenscharniere, Dreipunktverriegelung, Unterstützung für zusätzliches Vorhängeschloss
- Das Kühlsystem ist an der Schranktür installiert und erleichtert Wartung, Reinigung und Austausch
- Unterstützen Sie die Fernverwaltung, verbessern Sie die Sicherheit und minimieren Sie die Betriebskosten des Kunden

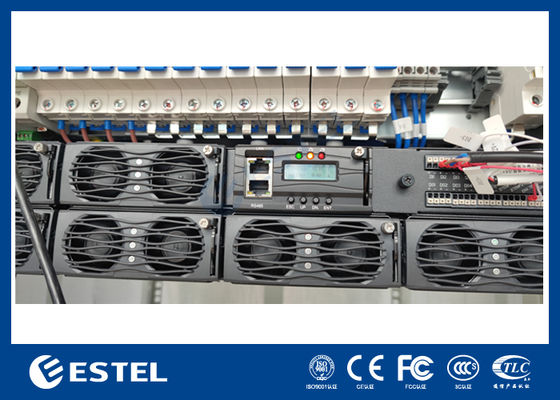

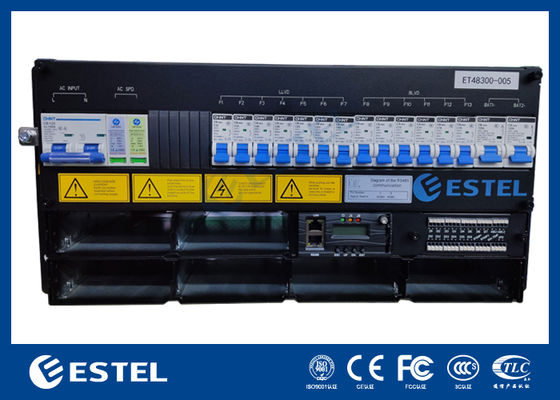

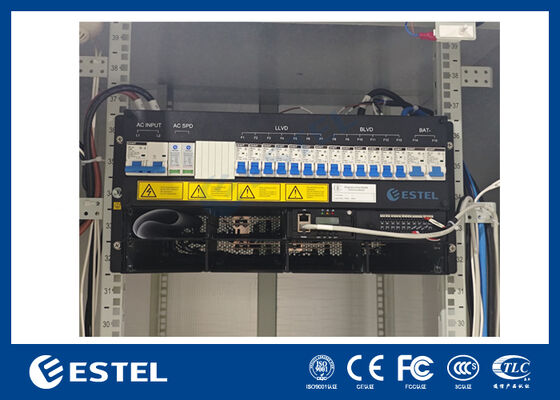

4. Merkmale des Gleichrichter-Stromversorgungssystems
- Leistungssystemkapazität: 9 kW bis 18 kW, 3 bis 6 Gleichrichtermodule + 1 Überwachungsmodul (skalierbar, maximale Kapazität 18 kW);
- Höhe des Stromversorgungssystems: 5 Höheneinheiten;
- Spezifikation des Gleichrichtermoduls: 3 kW;
- Überwachungsmodul: unterstützt SNMP;
- Stromverteilung:
- LVD1: 2x80A, 2x63A;
- LVD2: 1x63A, 4x32A, 2x16A;
5. Merkmale des Kühlsystems
An der Tür montierte Klimaanlage oder Ventilatoren, je nach Wärmeableitungsleistung und Budget der Ausrüstung des Kunden.
6. Technische Parameter
| Konfiguration | Artikel | Technischer Parameter |
| Kabinett | Modell |
ET808014A-15U-9kW |
| Schutzstufe | IP55 | |
| Externe Dimension | HxBxT = 800x800×1400mm (kann individuell angepasst werden) | |
| Interne Dimension | 19 Zoll 15HE | |
| Material | Verzinkter Stahl, 1,2 mm Dicke, einwandig. | |
| Dicke der Lagerteile: 2,0 mm | ||
| Isolierung | 20 mm PEF | |
| Beschichtung | Polyester-Pulverbeschichtung | |
| Farbe | RAL7035 | |
| Sperren | Diebstahlsicheres Dreipunkt-Verriegelungssystem | |
| Scharnier | Innenscharnier | |
| Installationsoptionen | Bodenmontiert | |
| Kabelführung | Kabeleinführung und -ausgang an der Unterseite des Schranks | |
| Wartung | Eine Vordertür und eine Hintertür | |
| Kühlsystem | Klimaanlage | Optional |
| Lüfter | 2 Lüfter mit einer Lüftersteuerung | |
| Eingangsspannung | AC220V 60Hz | |
| Türsensor | Türsensor | Ja |
| Temperatursensor | Temperatursensor | Ja |
| Gleichrichtersystem | Gleichrichtersystem |
9-kW-19-Zoll-Rackmontage, 5-HE-Gleichrichtersystem (Skalierbar, maximale Kapazität 18 kW) |
|
3 Stück 3 kW Gleichrichtermodule (maximal 6 Stück 3 kW Gleichrichtermodule) |
||
| Überwachungscontrollermodul, SNMP-Kommunikationsanschluss | ||
| Stromverteilung: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| LED-Lampe | LED-Lampe zur Beleuchtung mit Schalter, Spannung: AC220V, 60Hz. | |
| Umfeld | Arbeitstemperatur | -40℃ ~+55℃ (+Sonnenstrahlung) |
| Lagertemperatur | -40℃~+70℃ | |
| Arbeitsfeuchtigkeit | 5 % ~ 95 % (keine Kondensation) | |
| Arbeitshöhe | 0~4000 Meter | |
-
