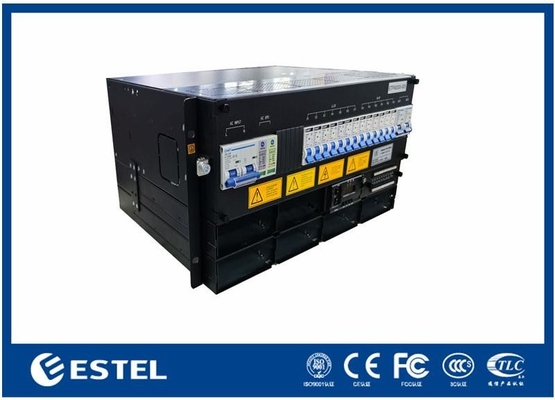

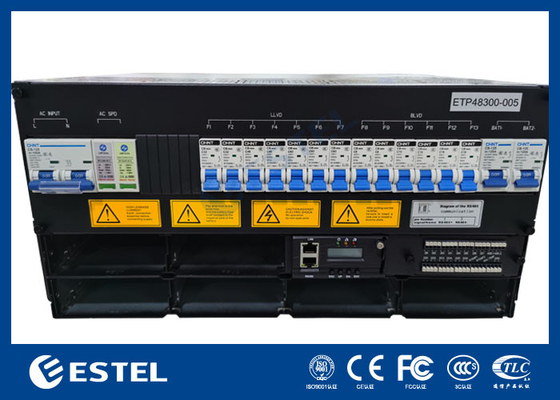

3–12kW DC-Stromversorgungssystem 5U Subrack, 220VAC Eingang, 43–58VDC Ausgang, >96% Wirkungsgrad, ≤2kg Gleichrichtermodule, 19-Zoll-Rack-Montage

Produktübersicht

Das 3–12kW DC-Stromversorgungssystem 5U Subrack ist eine hocheffiziente, kompakte Stromversorgungslösung für Telekommunikations-, Rechenzentrums- und Industrieanwendungen. Es ist für die flexible Rack- oder Schrankinstallation konzipiert, unterstützt 220VAC einphasigen Eingang und liefert einen stabilen –43 bis –58VDC Ausgang mit einem Nennwert von –53,5VDC. Das System erreicht einen Wirkungsgrad von über 96% und gewährleistet so zuverlässige Leistung und geringe Energieverluste.

Das modulare Design bietet Platz für bis zu vier Gleichrichtermodule, die jeweils mit 3000W und einem Gewicht von ≤2kg ausgelegt sind. Die Zwangskühlung garantiert einen stabilen Betrieb unter hoher Last, während das System eine ausgezeichnete Stromqualität mit einem Leistungsfaktor von ≥0,99 und einem THD von ≤5% beibehält. Die Gesamtkapazität erreicht 12kW und eignet sich somit für anspruchsvolle Backup- und Verteilungsszenarien.

Für die Steuerung und Überwachung integriert das System 4 Analogeingänge (Batterie- und Umgebungstemperatur), 7 Digitaleingänge und 6 potentialfreie Alarmausgänge. Die Kommunikation erfolgt über RS232/485 und SNMP, mit einem intuitiven LCD-Display für die lokale Verwaltung.

Konzipiert für raue Umgebungen, arbeitet das Gerät in einem Bereich von –40℃ bis +65℃ (Volllast unter 50℃), toleriert eine Luftfeuchtigkeit von 5% bis 95% nicht kondensierend und unterstützt Höhen bis zu 3000m. Sein robustes Design gewährleistet langfristige Zuverlässigkeit auch unter schwierigen Bedingungen.

Mit seinen leichten Gleichrichtermodulen, der Frontwartung und dem IP20-Schutz bietet dieses DC-Stromversorgungssystem eine kostengünstige und skalierbare Lösung für Betreiber, die hohe Verfügbarkeit, kompakte Größe und einfache Wartung benötigen.

3-12kW 5U Subrack

System

• Abmessungen: 482,0(B) × 350,0(T) × 5U(H)

• Gewicht: ≤20kg (ohne Gleichrichter)

• Kühlungsart: Natürliche Kühlung

• Installationsart: Installation in einem 19-Zoll-Rack oder im Schrank

• Verkabelungsart: Obereingang und -ausgang

• Wartungsart: Frontwartung, Unterstützung des Modulwechsels

• Schutzart: IP20

AC-Verteilung

• Eingangsart: 220VAC einphasig

• Eingangskapazität: 1×100A/2P

• Eingangsfrequenz: 45–66Hz, Nennwert: 50Hz/60Hz

• AC-SPD: 20kA/40kA, 8/20μs

DC-Verteilung

• Ausgangsspannung: –43 ~ –58VDC, Nennwert: –53,5VDC

• Maximale Kapazität: 12kW (3kW × 4)

• Batterieschutzschalter: 2×63A/1P

• Lastschutzschalter: LLVD: Keine; BLVD: 2×63A/1P

• DC-SPD: 10kA, 8/20μs

Gleichrichter

• Eingangsspannung: 85VAC ~ 300VAC, Nennwert 220VAC

• Wirkungsgrad: >96%

• Nennleistung: 3000W (176–300VAC)

• Betriebstemperatur: –40℃ ~ +75℃ (Vollausgang unter 50℃)

• Abmessungen: 106,5mm(B) × 286mm(T) × 41,5mm(H) (1U/H)

• Gewicht: ≤2kg

• Kühlungsart: Zwangskühlung

• Leistungsfaktor: ≥0,99

• THD: ≤5%

Steuerung

• Signaleingang: 4 AI (3 Batterietemp., 1 Umgebungstemp), 7 DI

• Alarmausgang: 6 potentialfreie Kontakte

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umgebung

• Betriebstemperatur: –40℃ ~ +65℃ (Vollausgang unter 50℃)

• Lagertemperatur: –40℃ ~ +70℃

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhe: 0 ~ 3000m (Wenn sich die Höhe im Bereich von 2000m bis 3000m befindet, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200m zunimmt.)
